Mk13 EGLM/ FN40GL

重量 :
- 5.92 (standalone, empty)
- 1.34kg (MK 13 configured for MK 16, empty)
- 1.36kg (MK 13 configured for MK 17, empty)

長度 : 514mm to 673mm(Stand-alone configuration)

長度 : 11.94” (Mounted on SCAR 16)

槍管長度 : 303mm

彈藥口徑 : 40x46mm NATO Low-velocity grenade

有效射程 : 400-600mm



        FN40GL是比利時武器生產商FN設計生產的一款40mm榴彈發射器,2004年與FN SCAR共同入選美軍SCAR項目,作為其專用的增強型榴彈發射器模組(Enhanced Grenade Launcher Module,EGLM)。在FN SCAR正式被定型為Mk16/Mk17後,這款榴彈發射器亦被定型為Mk13 MOD0 EGLM。Mk13 EGLM是基於原先為F2000開發的GL1榴彈發射器改良而來的,多項源自GL1的人體工學優點,好像直接由持槍的手扣扳機,簡單快速瞄準等一一移稙到Mk13 EGLM。

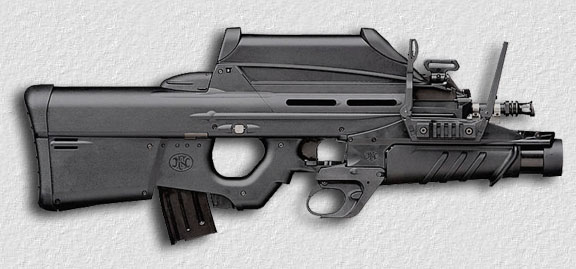

F2000 w/GL1

        Mk13採用純雙動操作扳機,遇上不發彈只要再扣下扳機即可進行再擊發動作,不須像傳統M203再拉動炮管才可拉扳機,而且雙動扳機上膛後t帶也很安全,隨時能發射。左側為炮管鎖鈕,按下後炮管可向前推出後再可向左/向右側開,無論左右手射手都可以輕易裝填彈藥。

        炮管採取旋轉閉鎖設計,透過拉動聚合物外殼,內部導軌同時旋轉炮管進行開/閉鎖。有別於傳統M203後置式裝填設計,側開式裝填使Mk13除了可使用傳統40x46mm低速榴彈,開發中600米射程的中速榴彈,也可以使用彈身比較長的彈藥,好像射程達800米的40x51mm長距離低速彈(Extended Range Low Pressure, ERLP) ,有效提高作戰效能。發射器亦設有抓彈鉤,再裝填時拉開炮管打完的彈殼就會自動掉落。

        透過右側的緊扣桿,Mk13 EGLM可快速在SCAR下方的戰術導軌裝拆,也可以裝上一個戰術導軌槍托上獨立使用,而且只須要更換扳機組就可達成以上三種配置。除了可使用簡單的直立炮尺,Mk13也可配用安裝在戰術導軌上的光學瞄具或火控系統。大量使用聚合物製造的機匣和扳機接合組件,加上軍用標準的鋁製成的炮管表面具有啞光黑的耐腐蝕處理,使Mk13有高耐用性和重量輕等優勢。


目前Mk13 EGLM主要用戶為美國,而主要的洐生型有:
FN F2000下掛型(GL1)
FN SCAR-L下掛型(FN40GL-L)
FN SCAR-H下掛型(FN40GL-H)

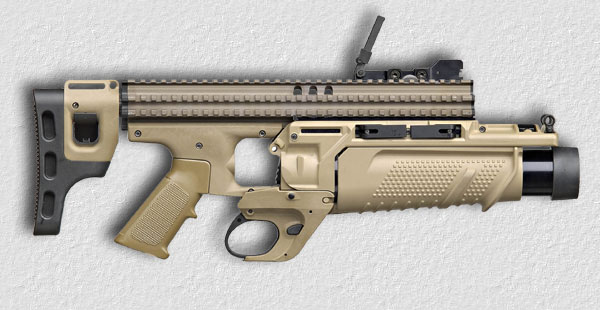

獨立榴彈發射器(FN40GL-S)

資料由 CGF 會員 基爾芬 提供
