口徑 -  9mm

全長 - 190mm

槍管長 - ?

全重 - 760g

彈匣容量 - 15

輕兵器 2000 #1

        手槍是軍隊指揮員和特種部隊的重要裝備，也是公安武警人員維護社會治安和自衛的主要武器。世界上手槍種類繁多、型號各異，異彩紛呈。但全面達到軍隊使用要求的軍用手槍屈指可數，特別是通過各種惡劣環境考驗的手槍更是廖廖無幾。

        50年來，我軍裝備的戰鬥手槍，是仿蘇TT33式7.62mm手槍，1954年仿制成功並裝備部隊，命名為54式7.62mm手槍。該槍雖經不斷改進，但性能依然落後，質量大、威力小、精度差、攜彈量少，已不能滿足目前軍隊需要。因此，軍方提出要研制一種新型軍用戰鬥手槍以替代54式7.62mm手槍。

        該手槍系統從1992年開始論證，1994年正式批準立項開始研制。對9mm手槍提出的主要要求是，在50m距離內能殺傷單個有生目標，在擊穿232鋼盔鋼板後，應能擊穿50mm厚的松木板，殺傷效果應優於9mm Parabellum手槍彈;手槍結構簡單，分解結合方便，並能滿足主要零部件互換;保險機構齊全，動作可靠，有膛內有彈指示器;瞄準裝置簡單可靠且便於夜間瞄準;外觀美觀大方，盡量採用新材料、新工藝，提高表面耐磨、耐腐蝕性能。

研制指導思想

        9mn手槍系統(含槍和彈)是我軍指揮員換裝的主要武器裝備，根據戰術技術要求，系統總體性能要達到同類武器的世界先進水平，因此，在研制中必須採用新結構、新原理、新工藝，採納國內外同類武器的優點並加以創新，設計一種外形美觀大方，質量輕、精度好、威力大、可靠性高、結構新穎的全新戰鬥手槍系統。新研制的9mm手槍彈外形尺寸應與國外9mm Parabellum手槍彈相同，並可與該彈通用，便於內裝和外貿。

技術難點

        9mm Parabellum 巴拉貝姆手槍彈和半自動手槍的出現已有近百年歷史，由於各國廣泛應用，這類武器系統的改進幾經滄桑，已臻高度完善，要想創新更加困難。手槍是單手使用的個人武器，體積小、質量輕，結構和外形創新回旋餘地很小，要全面提高武器系統性能難度更大。

        主要技術難點可歸結如下:

        (1)可靠性:戰技指標要求全槍故障率低於0.2%，而且還要通過各種環境模擬試驗，高、低溫分別達到+50℃和-45℃，揚塵和揚塵後淋雨、浸河水(含泥砂)等。由於手槍射前自動機能量不能調整，通過各種惡劣環境試驗時，自動機後坐能量既不能太大(射手不易控槍)，又不能太小(否則後坐不到位，出現故障)。因此，要保證武器的可靠性，必須合理分配自動機後坐儲量，從自動原理和結構上加以創新。在研制過程中，從十幾種方案優選5種方案進行加工試制、試驗，並經同行專家評審，最後優選半自由槍管短後坐自動方式，槍管回轉式閉鎖機構，其間，經過多次技術改良達到戰技指標，滿足了可靠性要求，完成設計定型。

        (2)威力:要求9mm手槍彈不但要保持9mnParabellum手槍彈的停止作用(Stopping Power)。而且還要穿透士兵防護。由於受到對單手射擊坐力感度及彈形的限制，彈的初速、膛壓已限定，要想提高彈的威力，必須從彈的結構和彈形進行合理設計。為了保證穿甲性能，在研制9mm手槍彈的過程中，從I十幾種鋼心中優選出3種，進行優化設計和對比試驗，最終選定工藝性好、威力大的二種鋼心，經過試驗全面達到指標要求。此外，為了提高作戰使用性能，採用15發雙排雙進大容量彈匣，提高了作戰威力。

        (3)質量:這裡有兩方面的問題，一是怎樣便手槍的體積和質量降下來，二是質量輕了以後，對單手射擊的坐力感度增大，射擊精度又受到影響。解決質量、後坐力和精度的矛盾，在研制中，著力減少零件數量，做到一件多能，設計緩衝零件等，最終得到滿意的結果。

        (4)外形:手槍是個人使用和攜帶的武器，外形、體積和質且要求很嚴，要滿足單手射擊的人機功效要求不可能有多餘的空間實施造型，基本上取決於機構的安排結果。 為了得到滿意的外形和人機功效，我們在結構上進行了全面的優化設計，採用全塑料握把和組件化結構設計，一件多能，具有彈性的發射機支架:可吸收後坐能且，降低後坐力，提高射擊精度。經過國家靶場設計定型試驗和部隊試用，反映人機功效很好，握持舒適，且外形美觀大方。

總體評價

        92式9mm手槍系統主要包括QSZ92式9mm手槍和DAP92式9mm普通彈，經過各種考核和試驗，表明該係統設計合理、性能先進、結構新穎、可靠性商、操作方便、造型美觀，廣泛採用了新結構、新材料、新工藝。主要性能(質量、射擊精度、侵徹力、可靠性、維修性、適應性)處於90年代國際同類武器的領先水平。

        全槍長和質量優於國外同類武器(見表1)，手槍彈的殺傷威力，穿甲性能和精度優於國內的各種手槍彈。可靠性優於國內外同類武器，可在各種惡劣環境下使用，故障率低於0.2%。目前國內外手槍通過揚塵和揚塵後淋雨、浸河水(含泥砂)環境試驗的可謂鳳毛麟角，而92式9mm則是其中的佼佼者。該武器系統人機功效好，握持舒適，射擊時不振手，精度好，總體性能達到世界先進水平。

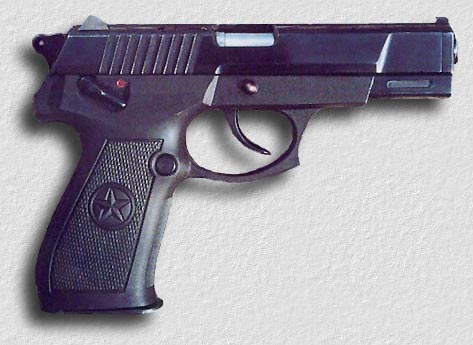

        QSZ92式9mm手槍是我國最新研制成的軍用戰鬥手槍。1998年設計定型，已裝備澳門駐軍並將陸續裝備我軍營以下軍官及有關人員。 該槍便用DAP92式9mn普通彈，也可發射9mm Parabellum手槍彈，發射方式為半自動;閉鎖機構為槍管回轉式;擊發方式為擊鎚式;拉捍分離式發射機構;可單動或聯動發射;除有手動保險針、還有擊針保險和跌落保險;具有膛內有彈指示、彈匣餘彈顯示及空倉掛

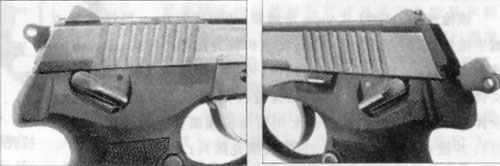

        QSZ92式9mm手槍結構先進、性能可靠、精度好、零件少、質量輕;造型美觀大方，握持舒適;採用單元化組件結構形式，勤務性好;設有便於左右手操作的彈匣扣和保險扳把，操作方便，人機工效好。

a. 自動機

        自動機由槍機組件、槍管、槍管套、復進簧、復進簧導桿、聯接座等零部件組成。 槍機組件由槍機、擊針、回針簧、拉殼鉤部件、拉殼鉤頂銷、拉殼鉤頂銷簧、擊針保險軸、擊針保險簧及照門等零件組成。 拉殼鉤部件由拉殼鉤和有彈指示捍組成。 擊針保險機構和抽殼機構均裝在槍機組件上;槍機是聯接自動機所有零件的載體。槍管從槍機前端裝入，槍管上的起動螺旋面與聯接座上的螺旋槽配合完成開、閉鎖動作。

b. 擊發、發射機構

        擊發、發射機構由發射機座、擊鎚部件、阻鐵部件、拉桿部件、保

c. 彈匣

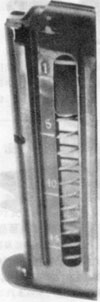

        彈匣採用前傾式平行四邊形雙排彈匣，兩側面均有顯示餘彈數的刻線和數值彈匣由彈匣體、托彈簧、托彈板、托彈簧底板和彈匣蓋組成。彈匣兩例面均有顯示餘彈數的刻線和數值(1.5.10.15);射手可方便、迅速地知道彈匣中的餘彈數。該供彈具採用了目前世界手槍很少採用的前傾式平行四邊形雙排彈匣，其環境適應性優於其他任何手槍雙排彈匣，且裝彈方便、迅速，勤務性和人機工效都極為優越。

d. 握把

        握把由握把部件、彈匣扣及彈匣扣簧組成。它採用注塑成型，從而大大減輕了全槍的整體質量。造型上盡量採用流線型設計，握持舒適，美觀大方。

e. 掛機扳把

       全槍零部件通過掛機扳把連接成一個整體，並通過其實現空倉掛機。

3機構動作

3.1  開閉鎖機構

        槍彈擊發後，槍管在彈底壓力的作用下帶動槍機一起後坐，聯接座螺旋面迫使槍管回轉實現開鎖;槍機在慣性力的作用下繼續後坐到位。槍機後坐到位後，由於復進簧力的作用，槍機復進推彈入膛。同時，槍管在聯接座螺旋面的作用下回轉，完成閉鎖。

3.2  擊發、發射機構

        聯動:擊鎚位於擊發位，扣壓扳機，帶動拉桿向前，拉桿帶動擊鎚回轉，擊鎚回轉的同時拉桿下移，解脫擊鎚，擊鎚打擊擊針，擊發槍彈。單動:擊鎚位於待擊位，扣壓扳機，帶動拉桿向前，拉桿帶動擊發槓桿回轉，擊發槓桿上端頂擊針保險軸向上，解脫擊針;而其下端則推阻鐵回轉解脫擊鎚，擊鎚打擊擊針，擊發槍彈。槍彈擊發後，槍機後坐，壓單發槓桿回轉，單發槓桿壓拉桿向下，釋放阻鐵，使阻鐵復位，同時槍機壓倒擊鎚後，擊鎚被阻鐵掛住，形成待擊發狀態。

3.3  空倉掛機

        當彈匣內最後1發搶彈射完後，彈匣內托彈板在托彈簧力的作用下上升，並將空倉掛機上抬，當槍機從後端復進到空倉掛機位置時，被空倉掛機掛住，完成空倉掛機動作。

3.4  保險機構

        該搶保險機構有手動保險和擊針保險兩種保險裝置。手動保險:擊鎚位於待擊狀態，向上扳保險扳把轉至水平位置，此時頂開阻鐵，解脫擊鎚，保險齒進入擊鎚方孔中並將其掛住，保險上齒進入搶機凹面鎖住槍機，擊鎚和槍機均被鎖住，全槍處於鎖死狀態。擊針保險:在非射擊狀態，擊針保險始終處於保險狀態，只有在扣壓扳機時，拉桿帶動擊發槓桿回轉，向上頂開擊針保險軸，才能釋放擊針完成擊發。以上兩種保險機構的設置，大大增加了手槍的安全可靠性和機動靈活性。

        槍機推彈入膛，拉殼鉤鉤齒進入槍彈底槽中，槍彈底緣則頂開裝於拉殼中間的指示桿，指示桿突出拉殼鉤外表面0.5mm，這樣就能方便地知道彈膛中是否有彈，達到有彈指示的目的。

總結

        92式9mm手槍系統從論證到批準設計定型，歷時6年。在研制過程中，手槍彈通過三個循環，耗彈近20萬發，攻破五大技術關鍵;手槍通過五個循環，耗彈近30萬發，攻破十五大技術關鍵，最終均取得比較理想的效果。這一手槍系統的研制成功，可以說是全行業集體智慧的結晶。當然一種新武器的出現，總會有不足之處，還需在今後部隊實戰中進一步考驗，不斷改進提高，使之更加完善。

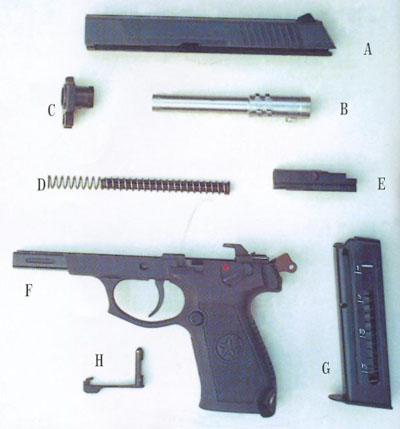

B. 槍管

C. 槍管套

D. 覆進簧及導桿

E. 連接座

F. 發射組件及握把

G. 彈匣

H. 掛機板把
