標題: DIY - 3D-Print Costa Switchback Ring [打印本頁]

作者: ayaka    時間: 24-10-2014 14:59     標題: DIY - 3D-Print Costa Switchback Ring

仿COSTA潮野, 都幾好用
https://www.youtube.com/watch?v=NFP_RJLgDsw





?v=1392844067
?v=1392844068
?v=1392844097
作者: kai_matt    時間: 24-10-2014 15:07

nice
作者: stevechau    時間: 24-10-2014 15:08

正野WOR~
作者: ayaka    時間: 24-10-2014 15:15

有D野可以改良
個RING直徑可以做細少少, 厚番少少, 咁兩手GRIP槍時會穩定D
個尖角制可以大番D, 加番D防滑咁就好禁好多啦
作者: sovietarmy2012    時間: 24-10-2014 15:53

無得買個ring咩?
作者: rho837    時間: 24-10-2014 15:54

Good thought DIY!
作者: ayaka    時間: 24-10-2014 16:33

引用:
原帖由 sovietarmy2012 於 24-10-2014 15:53 發表
無得買個ring咩?
我驚買左番黎唔好用 print 個出黎試下先
佢one size 個ring 好似好大,我test 左手指不粗會難用
SF 都有個,但用法唔同,雙手grip 槍時唔可以用指公按
作者: Tango1997    時間: 24-10-2014 16:39

我成日型住會“銀“手
作者: sovietarmy2012    時間: 24-10-2014 17:03

引用:
原帖由 ayaka 於 24-10-2014 16:33 發表

我驚買左番黎唔好用 print 個出黎試下先
佢one size 個ring 好似好大,我test 左手指不粗會難用
SF 都有個,但用法唔同,雙手grip 槍時唔可以用指公按
print咁大舊野成本幾多?
作者: Dave    時間: 24-10-2014 18:20

作者: ayaka    時間: 25-10-2014 02:34

細RING


作者: RCman    時間: 25-10-2014 09:00

引用:
原帖由 ayaka 於 25-10-2014 02:34 發表
細RING

真係,3D在手,天下我有.....師兄好野
作者: wing383    時間: 25-10-2014 10:43

surefire 之前係咪有出過?
作者: ayaka    時間: 25-10-2014 11:24

引用:
原帖由 wing383 於 25-10-2014 10:43 發表
surefire 之前係咪有出過?
YES, SF 個個用法唔同,係夾係食指中指之間
個人覺得無COSTA用指公按制咁好用
作者: ayaka    時間: 25-10-2014 11:28

引用:
原帖由 sovietarmy2012 於 24-10-2014 17:03 發表

print咁大舊野成本幾多?
我估20-30蚊料錢,我個部機d 料貴, 約1g 一蚊
用大陸料平好多,百零蚊1kg, 機就5k 都有交易
作者: sovietarmy2012    時間: 25-10-2014 14:43

用乜Program畫?

我好想學下
作者: Tango1997    時間: 25-10-2014 16:13

西牛
作者: hideaki    時間: 25-10-2014 16:25

我自己會用Auto CAD , 123D 畫
作者: ayaka    時間: 25-10-2014 17:09

引用:
原帖由 sovietarmy2012 於 25-10-2014 14:43 發表
用乜Program畫?

我好想學下
我鐘意用西牛, 畫FREE FORM會易&快好多
畫槍件其實度數重多功夫

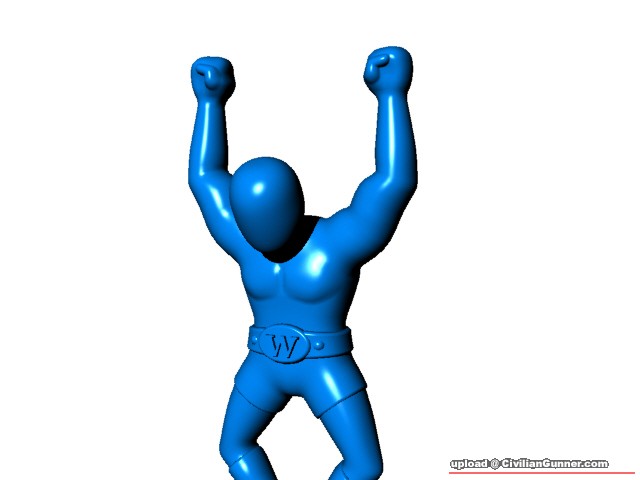

圖片附件: s01.jpg (25-10-2014 17:09, 27.26 KB) / 該附件被下載次數 115
http://wargamehk.com/cgf/attachment.php?aid=222837

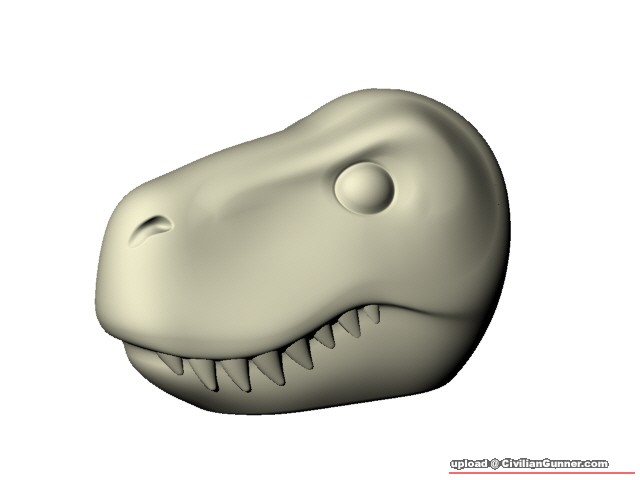

圖片附件: s02.jpg (25-10-2014 17:09, 24.83 KB) / 該附件被下載次數 88
http://wargamehk.com/cgf/attachment.php?aid=222838

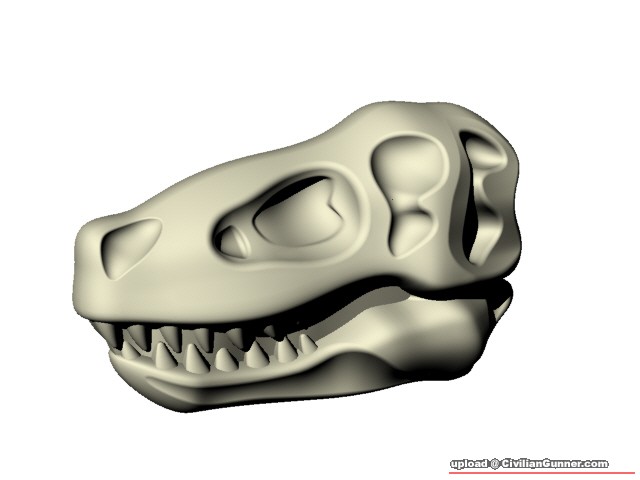

圖片附件: s03.jpg (25-10-2014 17:09, 32.06 KB) / 該附件被下載次數 107
http://wargamehk.com/cgf/attachment.php?aid=222839


作者: sovietarmy2012    時間: 25-10-2014 17:32

歪佬畫到咁堅?!!
作者: Zero_    時間: 27-10-2014 11:21

我想問下印出黎要幾耐左右?
聽聞要印好耐
作者: ayaka    時間: 27-10-2014 14:55     標題: 回覆 20# 的帖子

D 客改完又改, 自然慢慢TRAIN到熟...
作者: ayaka    時間: 27-10-2014 14:56

引用:
原帖由 Zero_ 於 27-10-2014 11:21 發表
我想問下印出黎要幾耐左右?
聽聞要印好耐
E粒PRINT左 1hr 45min
作者: Zero_    時間: 27-10-2014 15:00


依粒都差唔多2個鐘
我係台灣果邊見過人print成個handguard出黎咪....
作者: ohnavi    時間: 28-10-2014 10:08

師兄又整新野
作者: ayaka    時間: 28-10-2014 10:27

引用:
原帖由 Zero_ 於 27-10-2014 15:00 發表

依粒都差唔多2個鐘
我係台灣果邊見過人print成個handguard出黎咪....
要睇機種,結構同print既密度
不過等半日一日就有件prototype, 價錢又相對平過比人做首辦
對於設計/開發公司黎講係非常方便&值得投資
作者: ayaka    時間: 28-10-2014 10:29

引用:
原帖由 ohnavi 於 28-10-2014 10:08 發表
師兄又整新野
睇左d 片發覺個ring 大小好影響performance
所以真品隨時唔岩用,自己print 最fit
作者: Zero_    時間: 28-10-2014 10:58

引用:
原帖由 ayaka 於 28-10-2014 10:27 發表

要睇機種,結構同print既密度
不過等半日一日就有件prototype, 價錢又相對平過比人做首辦
對於設計/開發公司黎講係非常方便&值得投資
但係物料係咪只可用膠?
同埋咁整出黎會唔會好易爛?
作者: alexchau1234    時間: 28-10-2014 12:29

引用:
原帖由 ayaka 於 25-10-2014 11:28 發表

我估20-30蚊料錢,我個部機d 料貴, 約1g 一蚊
用大陸料平好多,百零蚊1kg, 機就5k 都有交易
用rhino畫個freeform容易 但係好易爆面自己唔知道 ...同埋準確度好似冇solidwork同creo咁好囧  (可能我唔太熟rhino囧)

同埋淘寶買大陸料都幾易中伏d QC 真係....,經常塞頭卡輪,下下搵番支通噴頭針督一督,遲早入面條PTFE 管都融埋:0),之後我都轉左唔敢用大陸膠:

[ 本帖最後由 alexchau1234 於 28-10-2014 12:32 編輯 ]
作者: alexchau1234    時間: 28-10-2014 12:38

引用:
原帖由 Zero_ 於 28-10-2014 10:58 發表

但係物料係咪只可用膠?
同埋咁整出黎會唔會好易爛?
係只可以用膠,金屬物料既3d print未普及
雖然係fdm層疊結構一定冇injection molding咁好
但其實都夠用,只要個form本身唔太薄弱既話

[ 本帖最後由 alexchau1234 於 28-10-2014 12:39 編輯 ]
作者: ayaka    時間: 28-10-2014 13:45

引用:
原帖由 Zero_ 於 28-10-2014 10:58 發表

但係物料係咪只可用膠?
同埋咁整出黎會唔會好易爛?
FDM機一般用ABS/PLA, 宜家可以用埋TPE(軟膠)
FDM方便,成本低, 但成品係比較粗糙, 不準數&易爛的

金屬3D PRINT係用金屬粉燒結, 密度可以比鑄造高
10月會展FAIR有D公司有賣, 盛惠200萬港元...

[ 本帖最後由 ayaka 於 28-10-2014 13:47 編輯 ]
作者: ayaka    時間: 28-10-2014 14:06

引用:
原帖由 alexchau1234 於 28-10-2014 12:29 發表


用rhino畫個freeform容易 但係好易爆面自己唔知道 ...同埋準確度好似冇solidwork同creo咁好囧  (可能我唔太熟rhino囧)

同埋淘寶買大陸料都幾易中伏d QC 真係....,經常塞頭卡輪,下下搵番支通噴頭針督一督, ...
RHINO 做SURFACE有D橋妙, 識就係好少會出爛面
即使有輕微皺面, 省模蝕紋已經處理左
RHINO 畫FREEFORM好快手, 但EXPORT後D數會無咁準(~0.01MM?)
但個CAD幾精準都唔係萬能, 實際生產時膠料會縮水變形, 到最後都係要慢慢試模執模
其實用咩SOFTWARE好多因素, 小弟公司一年過百個PROJECTS, 畫近百個CAD, 唔用RHINO搞唔掂呢!
作者: ohnavi    時間: 28-10-2014 14:12

引用:
原帖由 ayaka 於 28-10-2014 13:45 發表

FDM機一般用ABS/PLA, 宜家可以用埋TPE(軟膠)
FDM方便,成本低, 但成品係比較粗糙, 不準數&易爛的

金屬3D PRINT係用金屬粉燒結, 密度可以比鑄造高
10月會展FAIR有D公司有賣, 盛惠200萬港元...
聽講PMQ有間野有得print金屬 不過吾平
作者: ayaka    時間: 28-10-2014 14:18

引用:
原帖由 ohnavi 於 28-10-2014 14:12 發表


聽講PMQ有間野有得print金屬 不過吾平
應該好貴, 本身D料都好_貴
作者: ohnavi    時間: 28-10-2014 14:27

引用:
原帖由 ayaka 於 28-10-2014 14:18 發表

應該好貴, 本身D料都好_貴
貴呀,同事去print個鍊墜都千幾 不過幾好奇咯
作者: Zero_    時間: 28-10-2014 15:31

引用:
原帖由 ayaka 於 28-10-2014 14:06 發表


RHINO 做SURFACE有D橋妙, 識就係好少會出爛面
即使有輕微皺面, 省模蝕紋已經處理左
RHINO 畫FREEFORM好快手, 但EXPORT後D數會無咁準(~0.01MM?)
但個CAD幾精準都唔係萬能, 實際生產時膠料會縮水變形, 到最後都 ...
但如果縮水咪好難因個size囉...
作者: Zero_    時間: 28-10-2014 15:32

引用:
原帖由 ohnavi 於 28-10-2014 14:12 發表


聽講PMQ有間野有得print金屬 不過吾平
可唔可以PM間野D料比我睇
聖誕唔洗咁煩惱
作者: ayaka    時間: 28-10-2014 18:13

引用:
原帖由 ohnavi 於 28-10-2014 14:27 發表


貴呀,同事去print個鍊墜都千幾 不過幾好奇咯
但獨一無二岩晒做禮品氹人歡喜
作者: ayaka    時間: 28-10-2014 18:21

引用:
原帖由 Zero_ 於 28-10-2014 15:31 發表

但如果縮水咪好難因個size囉...
設計做得耐會估計到大概咩位容易縮水變形
可以就住黎設計, 但實際生產有好多變數
所以我好佩服D 做模師傅
作者: ohnavi    時間: 29-10-2014 11:11

引用:
原帖由 Zero_ 於 28-10-2014 15:32 發表

可唔可以PM間野D料比我睇
聖誕唔洗咁煩惱
check this out c-hing
http://www.dustproduction.com/
作者: ohnavi    時間: 29-10-2014 11:12

引用:
原帖由 ayaka 於 28-10-2014 18:13 發表

但獨一無二岩晒做禮品氹人歡喜
我想人送比我多D
作者: Zero_    時間: 30-10-2014 15:31

引用:
原帖由 ohnavi 於 29-10-2014 11:11 發表


check this out c-hing
http://www.dustproduction.com/
THX
作者: kai_matt    時間: 30-10-2014 16:36     標題: 回覆 40# 的帖子

nice=]
thx for the link
作者: JOHN2    時間: 30-10-2014 17:23

其實有無一種機器可以就咁放件實物入去scan尺寸,再用scan出嚟既數據print?
作者: sovietarmy2012    時間: 30-10-2014 17:28

引用:
原帖由 JOHN2 於 30-10-2014 17:23 發表
其實有無一種機器可以就咁放件實物入去scan尺寸,再用scan出嚟既數據print?
有!抄數機


作者: JOHN2    時間: 30-10-2014 17:48     標題: 回覆 45# 的帖子

嘩∼貌似好_貴—部
