標題: [others] 【靠自己系列】讓我們的 1911 活用馬記彈匣 [打印本頁]

作者: olw0978 時間: 12-8-2018 07:51 標題: 【靠自己系列】讓我們的 1911 活用馬記彈匣

前言
衆所周知，我們牌的 1911 雖然採用馬記 1911 手槍的運作系統，但結構上卻跟原始馬記 1911 手槍有所不同，彈匣更互不兼容，很多時錯買我們 1911 的用家都大吐苦水，原因是無法使用氣化效能高的彈匣，比如 KP07 或近期當紅的 A1A 彈匣。

最近在論壇談及我們 1911 彈匣及其他議題，於是忽發奇想，如果將我們的 1911 修改來使用馬記系統的 1911 彈匣，是否有可行性呢？
答案當然是正面的，否則也沒有本文，容我道來。

機械構造
1. 首先是彈匣上的差異，除了最明顯的彈弓槽位，實際上還有三處地方不同:
1.1. 頂部出氣閥的沉位，馬記匣比我們匣略淺大約 2mm，而槍身有一刻意造長的直骨

因此，當馬記彈匣試圖插入槍身就會被直骨阻擋，於是無法到位

1.2. 我們彈匣跟 mag catch 配合的卡位比較闊，相配的 mag catch 對應部份同樣較闊，所以即使解決上述第一點的干擾，馬記匣也不能直上，明顯也是我們做的"好事"！

1.3. 我們的彈匣闊度比馬記匣要闊，相差約有 1.5mm 之譜

2. 下身結構
除了跟彈匣配合的骨位，裝配方式跟馬記不盡相同，但僅此而矣，其運作方式跟馬記是一樣的。(有興趣者可參看小弟舊作:

馬記系統 1911/MEU 手槍運作原理分析 http://www.wargamehk.com/cgf/viewthread.php?tid=168515 )

修正部驟
至此，如要配用馬記系統彈匣，首先要做的當然是把下身配合的骨位鋸短 1.5~2mm

消除干擾後，立即會發現彈匣不能鎖實，原因是 mag catch 不兼容。前面提及我們匣配 mag catch 的槽位比較闊，因為我們的 mag catch 横閂也比較闊，所以 mag catch 必需替換成馬記系統的窄横閂品種。

可是兩者尺寸上有些微差別，馬記 mag catch 是大些少的，不多但足以令 mag catch 無法插入 lower frame。所以下身配 mag catch 的鎖匙孔位置要用細圓銼執執佢。

替換 mag catch 後一砌就緒，剩下來的問題是能打響否？

那是肯定的，所有馬記 1911 系統的彈匣，包括 KJ 1911, KP07 及近期大熱的 A1A 全部通吃，照打無誤，好不快哉！

結語
以往要靠自己 (Do-it-yourself) 都例必大搞，從未試過如此直接快捷，而且這簡單的改動是可還原使用我們匣的，只要用回原有的 mag catch 便可，完全沒有影響。

Enjoy 靠自己，謝謝觀看！

[ 本帖最後由 olw0978 於 14-8-2018 21:27 編輯 ]

圖片附件: IMG_20180811_191235-1a.jpg (12-8-2018 07:51, 101.95 KB) / 該附件被下載次數 241
http://wargamehk.com/cgf/attachment.php?aid=286828

圖片附件: IMG_20180811_191741-1a.jpg (12-8-2018 07:51, 102.93 KB) / 該附件被下載次數 251
http://wargamehk.com/cgf/attachment.php?aid=286830

圖片附件: IMG_20180811_192022-1a.jpg (12-8-2018 07:51, 91.66 KB) / 該附件被下載次數 252
http://wargamehk.com/cgf/attachment.php?aid=286831

圖片附件: IMG_20180811_192412-1a.jpg (12-8-2018 07:51, 120.28 KB) / 該附件被下載次數 219
http://wargamehk.com/cgf/attachment.php?aid=286832

圖片附件: IMG_20180811_193642-1a.jpg (12-8-2018 07:51, 130.45 KB) / 該附件被下載次數 251
http://wargamehk.com/cgf/attachment.php?aid=286833

圖片附件: IMG_20180811_193721-1a.jpg (12-8-2018 07:51, 96.63 KB) / 該附件被下載次數 242
http://wargamehk.com/cgf/attachment.php?aid=286834

圖片附件: IMG_20180811_194705-1a.jpg (12-8-2018 07:51, 133.3 KB) / 該附件被下載次數 230
http://wargamehk.com/cgf/attachment.php?aid=286835

圖片附件: IMG_20180811_194738-1a.jpg (12-8-2018 07:51, 110.14 KB) / 該附件被下載次數 234
http://wargamehk.com/cgf/attachment.php?aid=286836

圖片附件: IMG_20180811_194845-1a.jpg (12-8-2018 07:55, 97.33 KB) / 該附件被下載次數 239
http://wargamehk.com/cgf/attachment.php?aid=286837

圖片附件: IMG_20180811_204006-1a.jpg (12-8-2018 07:55, 108.58 KB) / 該附件被下載次數 262
http://wargamehk.com/cgf/attachment.php?aid=286838

圖片附件: IMG_20180811_204126-1a.jpg (12-8-2018 07:55, 97.88 KB) / 該附件被下載次數 241
http://wargamehk.com/cgf/attachment.php?aid=286839

圖片附件: IMG_20180811_205400-1a.jpg (12-8-2018 07:55, 82.52 KB) / 該附件被下載次數 288
http://wargamehk.com/cgf/attachment.php?aid=286840

圖片附件: IMG_20180811_211315-1a.jpg (12-8-2018 07:55, 100.72 KB) / 該附件被下載次數 223
http://wargamehk.com/cgf/attachment.php?aid=286841

圖片附件: IMG_20180811_191547-1b.jpg (14-8-2018 21:27, 82.96 KB) / 該附件被下載次數 242
http://wargamehk.com/cgf/attachment.php?aid=286901

作者: TensionZZ 時間: 12-8-2018 09:25

強………支持DIY

作者: kornhill401 時間: 12-8-2018 11:14

詳盡的圖文並戊,使我得益良多.

Thx for sharing.

作者: Ben_9413 時間: 12-8-2018 12:01

引用:

原帖由 olw0978 於 2018-8-12 07:51 發表
前言
衆所周知，我們牌的 1911 雖然採用馬記 1911 手槍的運作系統，但結構上卻跟原始馬記 1911 手槍有所不同，彈匣更互不兼容，很多時錯買我們 1911 的用家都大吐苦水，原因是無法使用氣化效能高的彈匣，比如 ...

簡單有效廉價可用回我們mag

激讚!!!

作者: olw0978 時間: 12-8-2018 12:45

我早前曾經因為彈匣兼容問題而一度放棄的 AW V10，現在又可以重新考慮了

作者: jn_jona 時間: 12-8-2018 14:01

勁！
唔知we新系統可唔可以咁搞
We新system好似加大左飛機打落應該好爽

作者: higundamhws 時間: 13-8-2018 11:30 標題: 回覆 5# 的帖子

師兄，你係有馬記 v10所以唔想多一堆彈匣定係馬記 v10彈匣比 we好所以想用馬記匣＋AW V10?

[ 本帖最後由 higundamhws 於 13-8-2018 11:33 編輯 ]

作者: olw0978 時間: 13-8-2018 13:14

引用:

原帖由 higundamhws 於 13-8-2018 11:30 發表
師兄，你係有馬記 v10所以唔想多一堆彈匣定係馬記 v10彈匣比 we好所以想用馬記匣＋AW V10?

我沒有任何 V10，因為改裝太貴了，前一段時間市場流出 AW V10，但 AW 其實就是我們，因此我手上的馬記兼容彈匣都不能用，於是放棄。

現在找到方法用，於是又可重新考慮了。不過。。。貌似市面的 AW V10 已斷貨了。。。

作者: higundamhws 時間: 13-8-2018 13:18

但 v10 匣同馬記 1911匣長度不是不同嗎？

作者: olw0978 時間: 13-8-2018 13:37

長匣入短身一般是無問題的

作者: CLos3r 時間: 13-8-2018 16:45

WE 1911可否改用馬記系統外管?謝謝

[ 本帖最後由 CLos3r 於 13-8-2018 16:47 編輯 ]

作者: yukihiro2140 時間: 13-8-2018 16:46

引用:

原帖由 olw0978 於 13-8-2018 13:37 發表
長匣入短身一般是無問題的

或者可用馬記Detonic 匣？

作者: Kwind 時間: 13-8-2018 17:18

支持DIY

...O兄玩1911已玩到出神入化

作者: olw0978 時間: 13-8-2018 18:05

引用:

原帖由 CLos3r 於 13-8-2018 16:45 發表
WE 1911可否改用馬記系統外管?謝謝

未試過，但不好意思，我現在身處大陸試不到，待我週末回港後試裝後給你答覆。

引用:

原帖由 yukihiro2140 於 13-8-2018 16:46 發表

或者可用馬記Detonic 匣？

估計可以，但始終沒有實物試裝，不敢妄斷。

引用:

原帖由 Kwind 於 13-8-2018 17:18 發表
支持DIY ...O兄玩1911已玩到出神入化

K 兄實在太抬舉了，我只不過是壞得多，修得多久病成醫吧。。。

作者: zonbix 時間: 13-8-2018 22:12

太佩服olw兄的精神，造福大眾

我自己本身也是對WE 1911不通馬記匣十分疑惑
後來經網友說明才知道，WE 從hicapa仿馬記
更進一步在馬記出軍版1911前自行以hicapa為基礎作了
軍版1911,才會有個獨自規格的下身，但有趣的是
WE下身非常像早年滑套不可動1911構造

我會照o兄方法改造手邊WE meu之後又可以順暢落場了

作者: olw0978 時間: 14-8-2018 00:31

引用:

原帖由 zonbix 於 13-8-2018 22:12 發表
太佩服olw兄的精神，造福大眾

我自己本身也是對WE 1911不通馬記匣十分疑惑
後來經網友說明才知道，WE 從hicapa仿馬記
更進一步在馬記出軍版1911前自行以hicapa為基礎作了
軍版1911,才會有個獨自規格的下身，但 ...

過獎了，值得一提的是 Marui 的 mag catch，請務必用全新的，因為 Marui mag catch 橫閂位置窄，很容易蝕。我第一次裝上舊槍拆下來的零件用，結果只有 kj 彈匣能鎖穩，起初還以為手術失敗呢

KJ 匣約比馬記匣厚 0.3mm，所以能鎖穩，及後換了一個全新的 mag catch 總算能將所有馬記兼容彈匣全部通吃

如師兄遇到任何問題，歡迎提出，預祝成功！

作者: CLos3r 時間: 14-8-2018 10:33

引用:

原帖由 olw0978 於 14-8-2018 00:31 發表

過獎了，值得一提的是 Marui 的 mag catch，請務必用全新的，因為 Marui mag catch 橫閂位置窄，很容易蝕。我第一次裝上舊槍拆下來的零件用，結果只有 kj 彈匣能鎖穩，起初還以為手術失敗呢

KJ 匣約比馬 ...

請問是馬記原裝或補品鋼Mag catch都得?

作者: olw0978 時間: 14-8-2018 18:51

引用:

原帖由 CLos3r 於 14-8-2018 10:33 發表

請問是馬記原裝或補品鋼Mag catch都得?

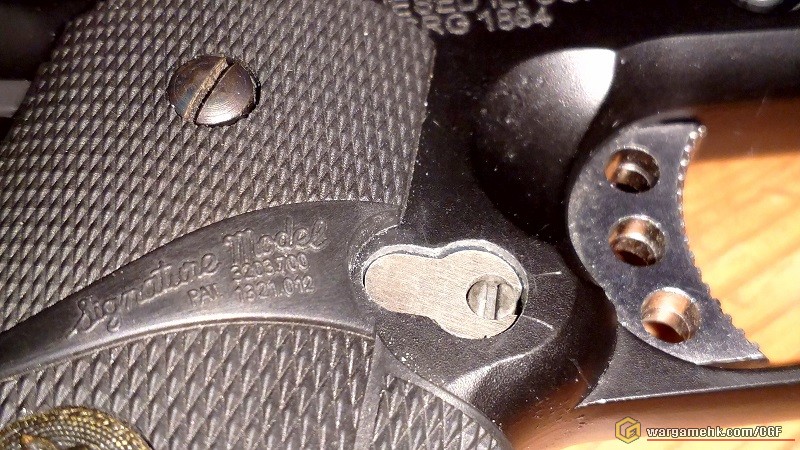

我替換的第一個 mag catch 是馬記的，但發現使用太多已經蝕左，現時用的是 5ku 鋼件

[ 本帖最後由 olw0978 於 14-8-2018 21:29 編輯 ]

圖片附件: IMG_20180814_205731-1a.jpg (14-8-2018 21:29, 158.9 KB) / 該附件被下載次數 194
http://wargamehk.com/cgf/attachment.php?aid=286902

作者: olw0978 時間: 14-8-2018 21:41

引用:

原帖由 CLos3r 於 13-8-2018 16:45 發表
WE 1911可否改用馬記系統外管?謝謝

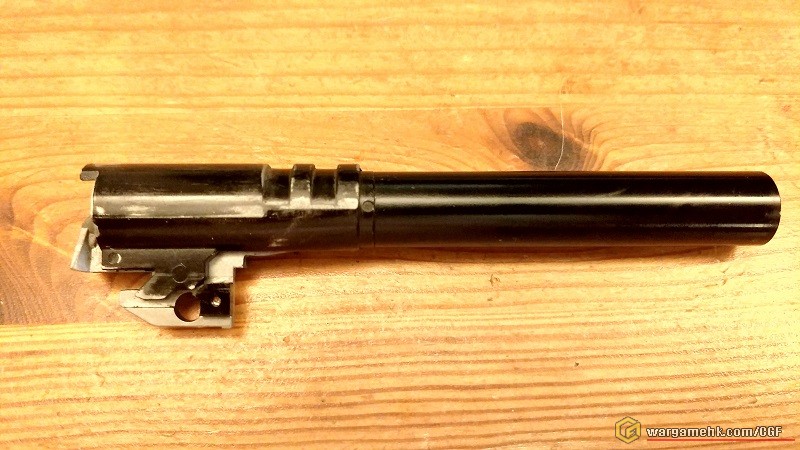

今天有機會提早返港，於是把握機會試裝

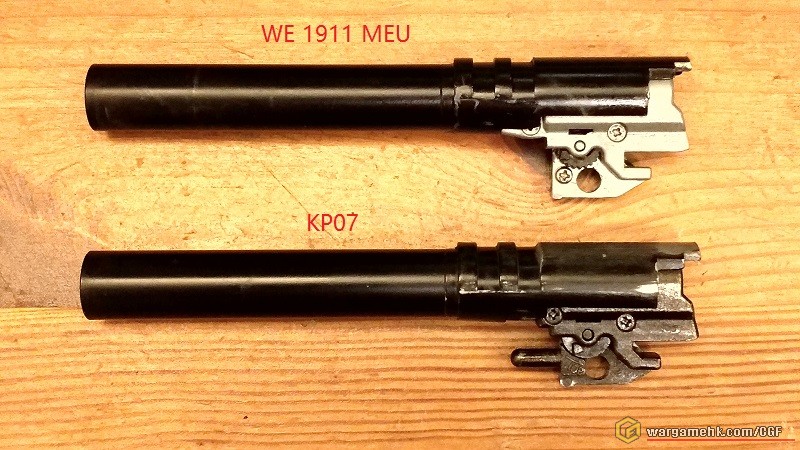

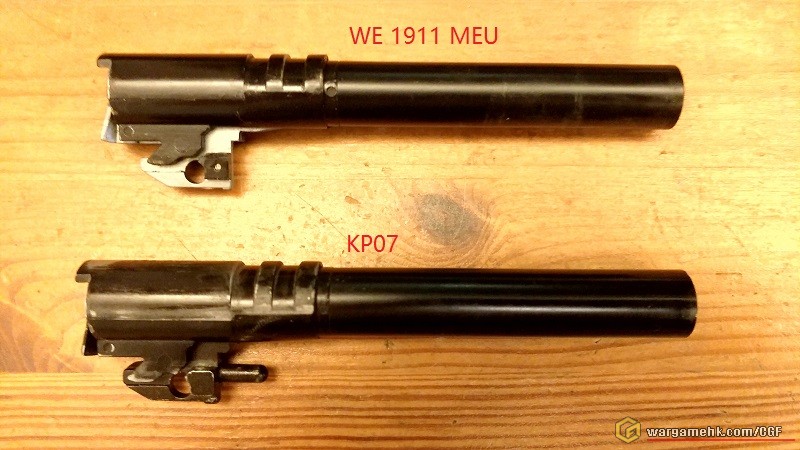

交換 KP07 外管後，實測證明是可以的

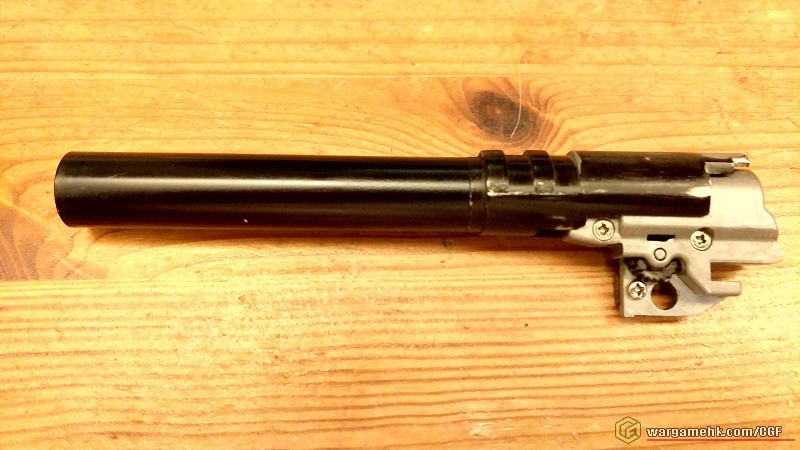

KP07 外管配我們哭泣座組合

照打無誤

圖片附件: IMG_20180814_210211-1a.jpg (14-8-2018 21:41, 139.62 KB) / 該附件被下載次數 181
http://wargamehk.com/cgf/attachment.php?aid=286915

圖片附件: IMG_20180814_210333-1a.jpg (14-8-2018 21:41, 106.07 KB) / 該附件被下載次數 180
http://wargamehk.com/cgf/attachment.php?aid=286916

圖片附件: IMG_20180814_210721-1a.jpg (14-8-2018 21:41, 111.73 KB) / 該附件被下載次數 166
http://wargamehk.com/cgf/attachment.php?aid=286917

圖片附件: IMG_20180814_210736-1a.jpg (14-8-2018 21:41, 106.58 KB) / 該附件被下載次數 191
http://wargamehk.com/cgf/attachment.php?aid=286918

作者: Ang123456 時間: 16-8-2018 07:26

超正教學！

作者: 暈又暈 時間: 20-8-2018 22:50

引用:

原帖由 olw0978 於 14-8-2018 00:31 發表

過獎了，值得一提的是 Marui 的 mag catch，請務必用全新的，因為 Marui mag catch 橫閂位置窄，很容易蝕。我第一次裝上舊槍拆下來的零件用，結果只有 kj 彈匣能鎖穩，起初還以為手術失敗呢

KJ 匣約比馬 ...

小弟唔係攪事(有支國產M945都想試試)，呢部份有意見，請容在下道來：
1.we系統握把內柜比馬系闊，握把內如果左右有虛位的話，馬系mag catch就可能唔夠長頂實隻匣
2.因為kj匣比馬記闊一丁點，所以一開始kj匣可以固定，另外kj mag catch可能磨損些少(或者有工差)，就不能固定馬記匣
3.係內柜貼膠片(最少左邊)，約0.7mm，將彈匣固定係內柜中間，如此對mag catch要求就唔需要太嚴格

[ 本帖最後由暈又暈於 20-8-2018 22:52 編輯 ]

作者: olw0978 時間: 20-8-2018 23:32 標題: 回覆 21# 的帖子

師兄有點言重了，整形修改各施各法，互相交流好平常的事，說不定大家可以有更深入探討，何來攪事之說?

作者: devildog0321 時間: 14-2-2019 16:01 標題: 回覆 1# 的帖子

Ching, 小弟用咗we m45a1黎試，改用吉打鋼mag catch，入咗馬記嘅meu匣之後發覺彈匣高度會跌約1mm，導致噴哂白煙，更甚至開唔到槍。要用手頂住隻匣先冇問題
想請教ching有冇遇過咁嘅情況？唔知轉用其他馬系匣可唔可以解決問題？
小弟感激不盡，謝謝！

作者: olw0978 時間: 14-2-2019 17:24

引用:

原帖由 devildog0321 於 14-2-2019 16:01 發表
Ching, 小弟用咗we m45a1黎試，改用吉打鋼mag catch，入咗馬記

我測試時用過馬記 1911 匣，KJ 1911 匣，KP 07 匣及 A1A 1911 匣全部正常呀。

按道理如果 mag catch 跟 WE 數，只會頂高彈匣甚至不能入匣，不會跌低 1mm。你的鎖匙孔有無改動過？

我未玩過吉打鋼 mag catch 不清楚它的尺寸，不妨換一個馬記數的 mag catch 再試試。

另，建議如一樓的示意，上圖看看彈匣跟下身的配合情況，以便分析。

作者: horenhim 時間: 14-2-2019 17:41

引用:

原帖由 olw0978 於 14-2-2019 17:24 發表

我測試時用過馬記 1911 匣，KJ 1911 匣，KP 07 匣及 A1A 1911 匣全部正常呀。

按道理如果 mag catch 跟 WE 數，只會頂高彈匣甚至不能入匣，不會跌低 1mm。你的鎖匙孔有無改動過？

我未玩過吉打鋼 mag catc ...

吉打也是for marui, 應該不會有這麼大的誤差

作者: olw0978 時間: 14-2-2019 18:01 標題: 回覆 25# 的帖子

我也是這樣想，所以建議 23 樓師兄上圖幫助分析

作者: devildog0321 時間: 14-2-2019 20:16

.

[ 本帖最後由 devildog0321 於 14-2-2019 20:43 編輯 ]

作者: devildog0321 時間: 14-2-2019 20:40

彈匣跌1mm

用手頂住彈匣

彈匣與下身

彈匣井

作者: geese-f-howard 時間: 14-2-2019 22:12

引用:

原帖由 devildog0321 於 14-2-2019 20:40 發表
彈匣跌1mm

用手頂住彈匣

彈匣與下身

彈匣井
https://upload.cc/i1/20 ...

olw0978師兄個post係用WE第一代1911去改，而師兄你呢支WE M45A1屬於WE第二代1911系統，可能各樣零件size都會有出入

作者: olw0978 時間: 14-2-2019 22:38

我也不知道原來 WE 1911 有新舊版之分，讓我週末回家後再拿出檢查一下

初步看 28 樓的彈匣圖，devildog 師兄的彈匣已有一條長長的花痕，說明是入匣時被鋼 mag catch 刨傷的，建議 devildog 師兄更改一下入匣手勢，應該按住 mag catch 才入匣，這樣可避免刨傷彈匣，否則日子長了隻匣會連個扣位都蝕埋造成永久性損壞，彈匣也只能報廢了。。。

作者: horenhim 時間: 15-2-2019 10:06

引用:

原帖由 olw0978 於 14-2-2019 22:38 發表
我也不知道原來 WE 1911 有新舊版之分，讓我週末回家後再拿出檢查一下

初步看 28 樓的彈匣圖，devildog 師兄的彈匣已有一條長長的花痕，說明是入匣時被鋼 mag catch 刨傷的，建議 devildog 師兄更改一下入匣手勢， ...

現在人家不是彈匣報廢阿...
