標題: [others] 仿ino, 解決圖釘問題 [打印本頁]
作者: jpg    時間: 20-1-2010 18:04     標題: 仿ino, 解決圖釘問題

前提: 圖釘成日都爆, 又要比錢換, 又睇到ino 既設計, 不如試下佢羅.

搞左咁耐, 終於的起心肝試下之前既構想. 就係好似仿真槍咁用條gas tube 呢定住條bolt, instead of 用圖釘呢做buffer, 下下野俾條 T骨同個bolt 撞. 撞多兩下又爆圖釘,(其實可能係小弟set 得唔好, d 圖釘兩隻夾就爆). 所以把心一橫, 試下呢個設計行唔行得通.

材料, gas tube (真or 假既都得), red inner barrel plug(跟槍送既), t骨(真 or ptw).
呢個設計只限於prime 身,(其他尺寸小弟未試過, 不予此評)

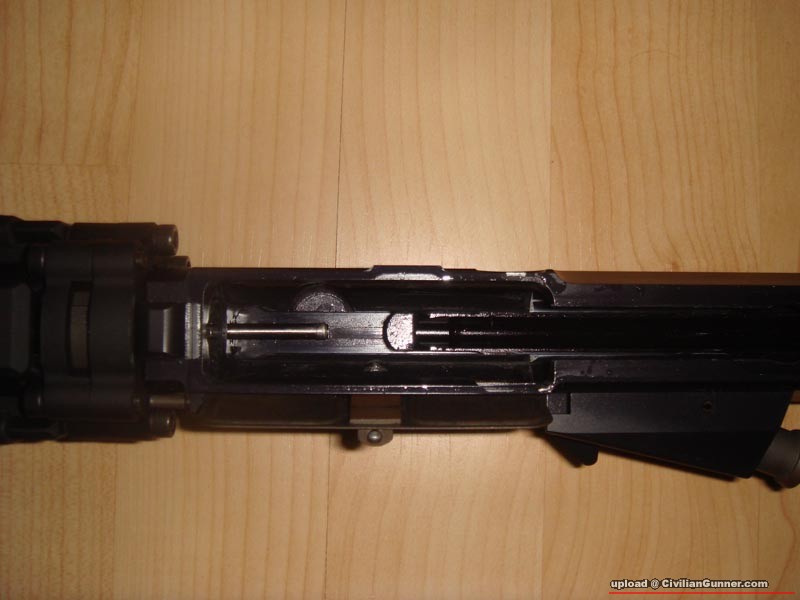

首先要修一條gas tube 至到可以extend 到入個upper 到, (買一條rifle length 既假gas tube 再 cut, or carbine length rs gas tube) 長度大既如圖:


然後裝上t 骨, 比較容易既可以用 ptw t 骨,  想用返原本既t 骨, 可以係t-骨同gas key 接觸位鑽孔, 總之t-骨可以比條bolt 既gas key 位通過,

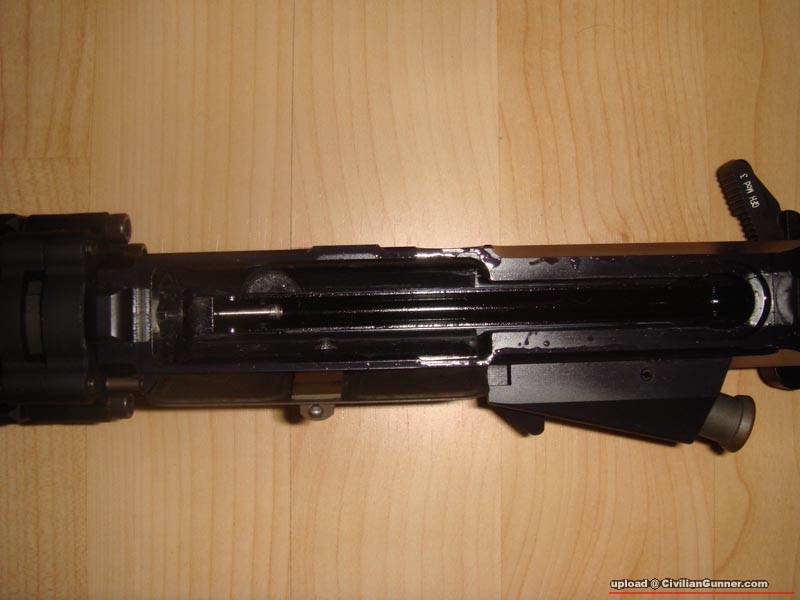

然後就係要用好多時跟槍送既red inner barrel plug, 慢慢放入去個bolt gas key 裡面, 直到bolt 同upper 既距離啱啱好,(點為之啱啱好, 就要自己慢慢試, 個red plug 可能會比個gas key 大, 可以用幼沙紙執執.


直至攝到啱啱好就可以上返條bolt 試下, bolt 係用RA 既, 因為好似佢地先有做個gas key 位出呢. 近排好似國貸都出左, 仲好似係全真數 bolt.


跟住可以試槍啦,....小弟暫時打左大概6隻ghk夾, 用140% recoil spring, semi, short burst, 打到buffer 粒哂都未有jam 彈, 爆飛機既情況.


條bolt 可能都仲係回得太前, 搞到個buffer 撞成咁 , 不過用到140% recoil, 個個感覺真係好正. 雖然buffer 撞成咁, 但係個buffer retaining pin 都暫時未有問題. p 牌野真係唔錯.

以上係小弟少少分享, 希望對成日爆圖釘既朋友們有幫助. 如覺師兄有咩見意, 不妨一齊討論下, 令小弟呢個改裝有進步, 多謝.
(最後補返支槍既圖.)


[ 本帖最後由 jpg 於 20-1-2010 18:07 編輯 ]

圖片附件: post 1.jpg (20-1-2010 18:04, 58.87 KB) / 該附件被下載次數 271
http://wargamehk.com/cgf/attachment.php?aid=92553



圖片附件: post 2.jpg (20-1-2010 18:04, 64.27 KB) / 該附件被下載次數 234
http://wargamehk.com/cgf/attachment.php?aid=92554



圖片附件: post 4.jpg (20-1-2010 18:04, 33.45 KB) / 該附件被下載次數 489
http://wargamehk.com/cgf/attachment.php?aid=92555



圖片附件: post 3.jpg (20-1-2010 18:04, 68.88 KB) / 該附件被下載次數 267
http://wargamehk.com/cgf/attachment.php?aid=92556



圖片附件: post 5.jpg (20-1-2010 18:04, 39.89 KB) / 該附件被下載次數 253
http://wargamehk.com/cgf/attachment.php?aid=92557



圖片附件: post 6.jpg (20-1-2010 18:04, 66.05 KB) / 該附件被下載次數 232
http://wargamehk.com/cgf/attachment.php?aid=92558

作者: ayaka    時間: 20-1-2010 18:07

小弟直頭用紅膠當圖釘用
打左半年有多了
作者: jpg    時間: 20-1-2010 18:10

估唔到粒紅膠咁有用. 不過始終唔鍾意金屬撞金屬, 成日要個bolt key 位撞落條骨到, 所以先諗到用紅膠攝係gas key 位瀉力.

仲有等緊一隻夾可以 drop free. 唔知pgc 個隻得唔得呢.

[ 本帖最後由 jpg 於 20-1-2010 18:14 編輯 ]
作者: ayaka    時間: 20-1-2010 18:32

紅膠真係好"un"
想問下打落gas tube到....會唔會個gas block好食力
作者: rho837    時間: 20-1-2010 19:15

你個方法OK. 我都整掔一套糸统(比INO用)如果ok......show比你睇!
作者: jpg    時間: 21-1-2010 03:20     標題: 回覆 4# 的帖子

受力其實係條roll pin, 因為條TUBE 唔會直接頂住個GAS BLOCK, 如果用tradition A2 三角準星一定冇問題, 因為有兩條PIN食住條管. 不過其他GAS BLOCK 都應該冇問題, 暫時都未見GAS BLOCK因受力易位.
作者: jpg    時間: 21-1-2010 03:21     標題: 回覆 5# 的帖子

小弟呢個比WA 系統. 希望快D睇到師兄個個, 睇下有D 咩野可以抄巧下....
