G36

H&K G36/G36K/MG36   if have a letter 'e' at the end = export version
口徑 -  5.65mmx45 NATO (.233 Remington)
全長 - 999(758)mm/858(615)mm/999(758)mm
槍管長 - ?
全重 - 3400g/3100g/4600g
彈匣容量 - 10/30/100

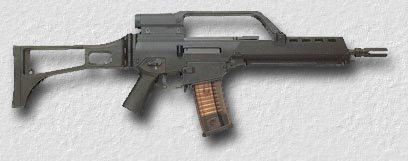

         Heckler & Koch G36 (原被定名為HK50) ,初次顯示是在1997年8月裡面的一個公開展覽。根據記錄早在30年前就開始發展。G36 的設計受到使用者的讚許,這個武器已經是被德國的三軍,挪威和西班牙所採用,好幾個國家亦在評價 G36 對未來三軍的價值。下文會討論一下 G36 的價值和弱點。 g36k2.jpg (12400 bytes)

G36KE

        眾所周知,H&K 的設計一向善於創新,他們的工程師以精巧的設計和想法代替傳統的設計,在造槍物料上亦不斷創新,這點從VP70中的聚合物(polymer)槍身、P7獨特的上板機程序、P9s的延遲後退閉鎖系統(delayed blow-back rolling-lock system)和革命性無彈殼步槍G11中可見一班。雖然當中有些很成功,但亦有些因開發經費過大而被疚病的。因此,近代H&K公司對一些前衛的設計都比較謹慎。代替以往'不模仿,革新'的概念,現在的H&K公司寧可在舊有系統的基礎上作為藍本。而這新概念,亦有成功的例子,如USP手槍 及 G36步槍。

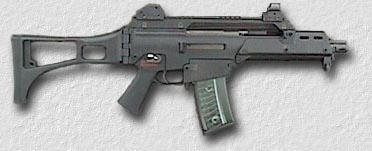

G36C

        從六十年代末到七十年代初,H&K 公司就在進行兩項有非常使人感興趣的研究。其一是VP70,一支集手槍和半自動步槍於一身的概念手槍,旨在替代軍隊和執法人員的武器。詳情可到VP70的網頁。另一項研究就是HK36,不要和G36混淆,HK36的研究是早期的International Advanced Combat Rifle (ACR) programme 中的一部份。由於HK36使用大部分合成
物料所造,所以是一支非常輕巧的緊緻型步槍。
重量只有2.9kg長890mm,使用G3的延遲後退閉鎖系統,口徑為4.5x36mm,初速780m/s,最特別是採用光學瞄準器。但在1976年,H&K由於經濟效益問題,決定擱置HK36的研究計劃,並開發G11作為ACR。H&K差不多用了15年時間發展G11,最終亦失敗。(詳見G11網頁)但發展G11的努力並沒白費。在1990年,H&K公司接受了由西德聯邦議會(German Bundeswehr)提出發展新武器的任務。西德聯邦議會要求新武器是一支突擊步槍(Assualt Rifle),重量要輕,要經濟和使用傳統設計。H&K利用發展VP70、HK36和G11的經驗來發展這支新武器。這就庱36。
        G36共有三個版本適合各種用途,這三個版本在外型上分別不大,主要分別在於槍管和前手托,都是很容易被替換,三種版本都是使用同一個槍身。

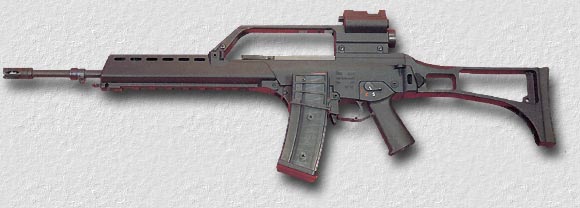

        G36是標準步槍,有長前手托及長槍管。這支步槍將會替代HK33的市場。G36的設計用途和SG550FNC和M16A2相似。G36可以裝上NATO制式的榴彈炮和刺刀,亦可裝上折疊式支架。
        G36K是緊緻型,前手托和槍管都較G36短。槍嘴的滅焰器是四憒(Four-prong flash supressor),其它則是漩渦型(Vortex-type)。G36K是專為特種部隊,駕駛戰鬥車輛的人員以至執法人員而設計。G36K和G36不同,不能裝上NATO制式的榴彈炮和刺刀,但在前手托側有特別的支架,可裝上Laser Sight 或 Sure Fire 等。
        第三種是MG36,擔任班用支援武器。在長度上和G36是一樣的,不過槍管改為使用更厚的物料,而且不能隨意替換。MG36並非正式的重機槍,它的角色和Galil ARM , Steyr AUG HBAR , RPK-74 類似。
        G36的民用版,稱為SL8。結構大致相同,但用途和外表則有很大差別,最明顯的是槍身改為淺灰色。後槍柄改為固定式,附有護面墊,姆指孔。前手托亦沒甫排氣孔和不能安裝腳架。槍管使用厚鋼,槍嘴沒有滅焰器,亦沒有刺刀扣,發射選擇器亦沒有連射,外觀就似一支狙擊槍。前後槍身的栓鎖亦改用螺絲,標準抪Ц鳩麍偉Е峇捰(pivoting-L aperture sight) 連鏡橋。3倍光學瞄準器則可自行購得,不過握把刪減了。彈匣方面SL8只能裝10發,和軍用版的彈匣是不能互換的。
        不得不題G36的瞄準裝置。整個瞄準系統裝在槍身上的雙橋式把手,整個系統共有三種瞄準方式。德國軍方只選用其中兩種,一是3.5倍的十字瞄準器,裝在把手的下部份。二是無倍率的反射式點鏡,在日光充足時可不用電池,夜間則使用電池(like ACOG TA11),兩種瞄準器都是由Hensoldt AG(Zeiss, Germany) 的附屬公司。


G36的雙重瞄準系統。3.5倍內紅點鏡和1.5倍光學瞄準鏡。
1.瞄準200m外以大約15 km/h 由左至右移動的測索點。
2.200m內的瞄準點。
3.圓圈內直徑大約比例400m外1.75m高的人。
4.瞄準200m外以大約15 km/h 由右至左移動的測索點。
5.水平線。
6.400m的瞄準點。
7.600m的瞄準點。
8.800m的瞄準點。

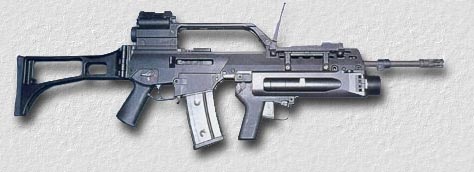

G36 With 40mm Grenade Launcher

        第二種設定則為1.5倍光學瞄準器加傳統瞄準器(open sight)(西班牙軍方選用),開放式瞄準器是不能調校的,只是作後備用途,類似AUG的系統。使用這種設定的則名為G36E, G36KE, MG36E。
        第三種設定則是把第二種設定的1.5倍瞄準器改為3.5倍。

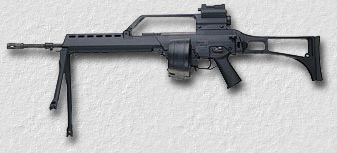

MG36LSW

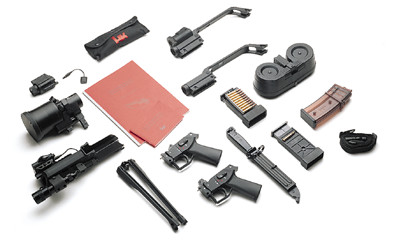

請在部件上 Click 一下便可放大

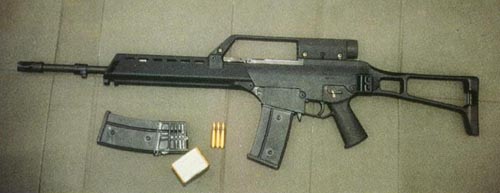

G36 Export Version
