Tango1997

話説小弟當年興記以$680蚊購入。。。由於當年太受城市獵人漫畫影響。。。購入此槍是孟波迷必選型号。。。

可能我呢枝就係傳説中既。。。千中之一。。。把玩幾年後。。。鎚仔居然斷左。。。掉低左20年。。。鼓起勇氣。。。 誓要將佢番生

幸得CGF會員蘇師傅拔刀相助 。。。拆出愛槍原件。。。給小弟仿造一個代用零件(主要造番KOKUSAI尺寸)。。。特此鳴謝

6061規格鋁材開料。。。劃缐。。。鍛造。。。亦包含制作技巧(緊可自行參巧，未必正統做法，有錯請插，因係鑽木取火之笨實造法)

[ 本帖最後由 tango1997 於 17-8-2013 00:19 編輯 ]

Tango1997

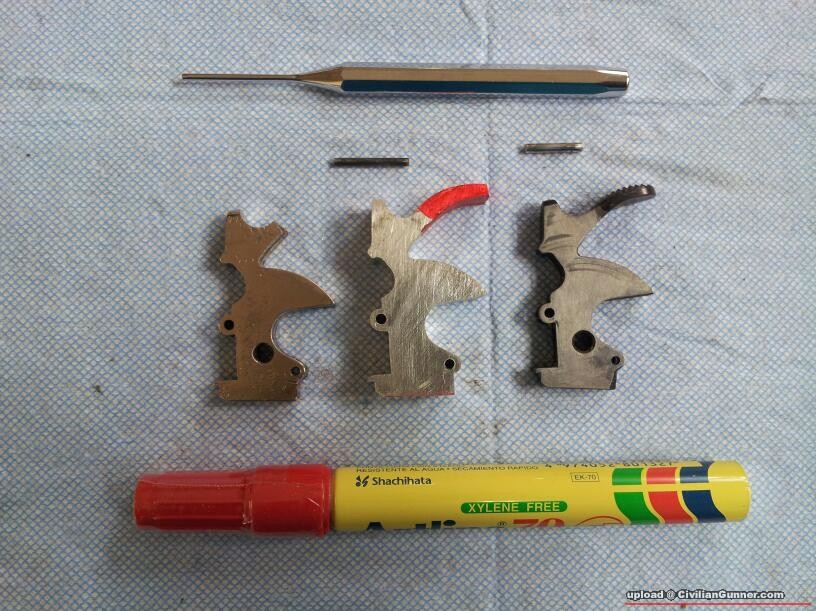

1。先執起一邊“絕對“平面，

2。再在工件上鑽兩個窿

3。用兩條唔長唔短既pin。。。穿起爛左既零件。。。確保無得走位，

4。圍繞原件四週執走多餘既金屬

[ 本帖最後由 tango1997 於 23-7-2013 21:17 編輯 ]

Tango1997

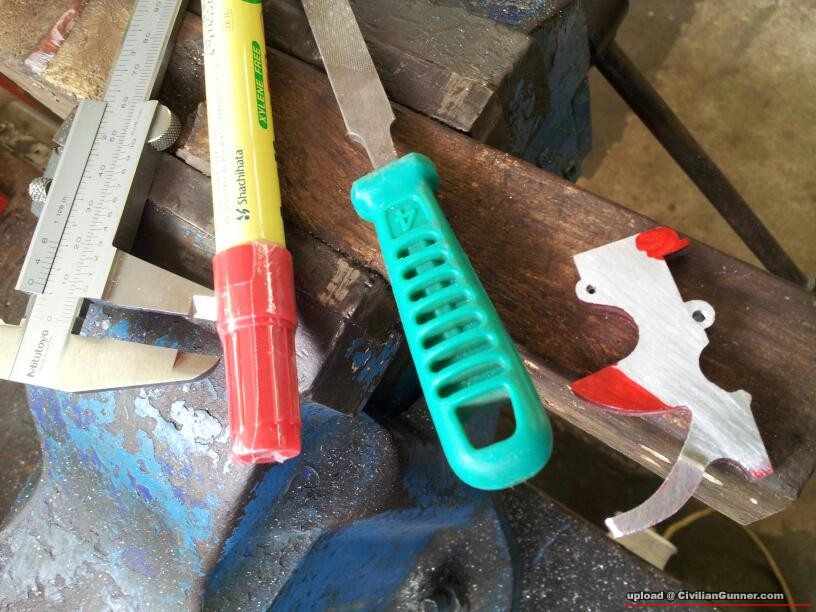

1。當hammer指頭位厚度執至尺寸一致，就造红色記號，避免大意落銼刀損壞厚度尺寸

2。再上色筆。。。剷走hammer左邊過厚物料

3。由於工件外型同厚度已執好尺寸，不能直接夾上虎鉗

4。解決固定工件方法我選用左一件木頭

5。喺木頭鑽上兩個窿。。。位置避開hammer手指頭位置。。。將工件同兩條pin。。。打入木頭固位後落刀

6。執好左邊特寫

[ 本帖最後由 tango1997 於 23-7-2013 22:12 編輯 ]

Tango1997

引用:

原帖由 mlcvm 於 23-7-2013 21:05 發表
woow...勁呀....
DIY parts....

Thanks師兄

Tango1997

引用:

原帖由 loveless 於 23-7-2013 21:06 發表
鍛造?
o拿o拿o拿你話一件過o架, 等你銼

唉！。。。禾D笨實野。。。係咁嫁嘞。。。唔一件過造根本無力

[ 本帖最後由 tango1997 於 23-7-2013 22:42 編輯 ]

Tango1997

引用:

原帖由 teru 於 23-7-2013 21:24 發表
支持DIY

Thank you

Tango1997

引用:

原帖由 gtoray 於 23-7-2013 21:38 發表
全手工！
事半工倍呀

我唔敢用鋼。。。。驚整完鋼。。。。枝死人瓦鉛合金槍爛第二度。。。而且鋼料咁做法要用多4倍時間。。。。用機床教刀夾野試位都用好多時間。。。我set完都銼好件鋁料了 。。。鑽木取火我習慣了

Tango1997

引用:

原帖由 MANKF 於 23-7-2013 21:47 發表
Support!!! Support!!! Support!!!

Thank you MAN大佬支持

Tango1997

引用:

原帖由 Dave 於 23-7-2013 22:36 發表
磨呀磨，吹呀吹~

diy 加油

Thank you
唔洗吹。。。久唔久用小油掃將金属粉掃走。。。就唔會影响視線了

Tango1997

引用:

原帖由 怒人甲 於 23-7-2013 22:59 發表
嘩，好靚，不如下次用鋁造，都好林下，銼又快^^

禾銼緊嗰舊經已係6061鋁料啊

Tango1997

引用:

原帖由 sovietarmy2012 於 23-7-2013 23:17 發表
左輪零件好精密....祝你成功!

我有好多左輪零件爛件等你呀

玩野瓦。。。你信唔信你借比我件原件。。。我會好唔小心咁M兩兩個2分半窿落去丫拿

Tango1997

1。右邊照辦烹碗

2。人始終唔係機器。。。將接近到尺寸既位置塗上色筆。。。避免推銼刀時重手將工件做細左

Tango1997

引用:

原帖由 怒人甲 於 23-7-2013 23:46 發表


係喎，唔好意思手機load 得慢睇漏了，6061鋁料邊間鋪有賣?^^”

新填地。。。登打士。。。往旺角方向行。。。單數門牌。。。幾多号唔記得。。。段斤稱

[ 本帖最後由 tango1997 於 24-7-2013 00:03 編輯 ]

Tango1997

引用:

原帖由 gtoray 於 23-7-2013 23:48 發表
指公位點做?
power hammer ?

刀係用銼刀走手走出泥

Tango1997

1。由於工件係鋁金屬。。。所以唔可以用鋁質虎鉗罩。。。一定整花工件

2。用瓦通紙夾工件。。。避免刮花

3。由於hammer指公位係弧型卜面。。。所以銼法唔可以用一般直推法。。。要用走手銼法

4。用打磨布省走銼紋

5。初型完成。。。下一步係造防滑紋

[ 本帖最後由 tango1997 於 24-7-2013 02:20 編輯 ]
