窮鬼垃圾版 D.I.Y. MSG90 制作實錄

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	61^# 大中小發表於 13-4-2011 12:39 顯示全部帖子引用: 原帖由 safety_tim2003 於 13-4-2011 01:33 發表一次看晒.....好勁AR師兄,一定要俾LIKE 感謝師兄賞面,多謝
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

62^# 大中小發表於 13-4-2011 13:45 顯示全部帖子

引用:

原帖由 ayaka 於 13-4-2011 11:55 發表
電卡都係比多D買把日本既好D....大陸牌子好快壞

可能小弟係個守舊既人,如果有得選擇既,我都會選用傳统既機械式卡尺

個人想法

電子尺缺點:........會受當時温度,电池電量,量度力度,實淨程度,機件故障等因素.............而影响準繩度!

傳統尺缺點:........難睇(對線位)由其年紀大既朋友(眼力問題),要明白尺既設計原理或經認識既人講解,先睇得個讀數明白

要買機械式卡尺既朋友選購時候要注意,因為據小弟所知卡尺都有好幾款讀數,如公制精度(由0.02mm至0.05mm)都有,英制亦分(1/128吋或1/1000吋)精度,視乎自己度乜野多

英制1/128制式係度一英吋=8分之類既野..........例如普通有公英制既拉尺

英制1/1000制式,即千份之一吋=一個絲為單位為單位...........例如度彈頭...點22口徑即千份之220吋.點38口徑即千份之380吋,點45口徑等如千份之450吋....等等如此類推

如上述資料有錯誤,煩請各位師兄更正,Thank you

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	63^# 大中小發表於 13-4-2011 14:49 顯示全部帖子引用: 原帖由 faihk 於 13-4-2011 14:07 發表真係要再thx師兄! 細佬我用唔會多, 對眼就真係我都唔知佢想點, 不過有時 (係有時啦!) 要求d野起上黎會攪到連自己都頂唔順咁煩! size, 長度 & 硬度之類要求有時真係煩煩地. 如果百幾銀 ... ok
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

64^# 大中小發表於 13-4-2011 22:09 顯示全部帖子

引用:

原帖由 F22 於 13-4-2011 07:12 發表

你搞到我想重新做過隻........... 反正都未整好.........
tango師傅我有野想請教吓你我見你熔亞鉛熔得咁開心我又想膽粗粗試吓,都係熔番馬記亞鉛件,熔之前使唔使省走面頭啲黑色呢? ...

F22師兄,如果有黑皮就先除去或沙纸磨走,唔磨亦得,不過煲鉛個陣會大煙D,我就用原色如單發鉤或馬記頂齒,溶完重多條pin用

溶左之後好似液態個陣就搵個微鉗攪下佢,D沉澱物同浮渣夾走...........淨番就係白啞鉛,其實個post有提過,請再三參閱

PS:sorry F22.........小弟估唔到老吹都中...我唔係KGB(KMB).....其實我係MTR.........青衣(OCC).....

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

65^# 大中小發表於 13-4-2011 22:25 顯示全部帖子

MSG 90 下身手柄側身假補強位制作

由於無$買下身,唯有靠就黐

此制作純為小弟無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


13-4-2011 22:25

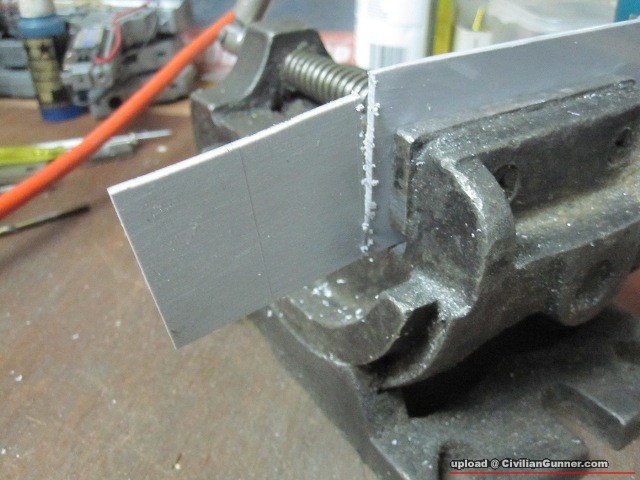

先用薄PVC膠板開料


13-4-2011 22:25

黐埋雙面膠紙一齊銼(岩就一齊岩,錯就一齊錯)


13-4-2011 22:25

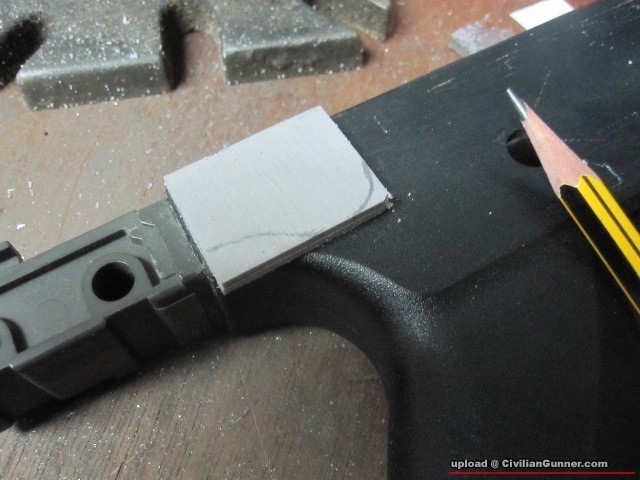

劃線預定去除既部份


13-4-2011 22:25

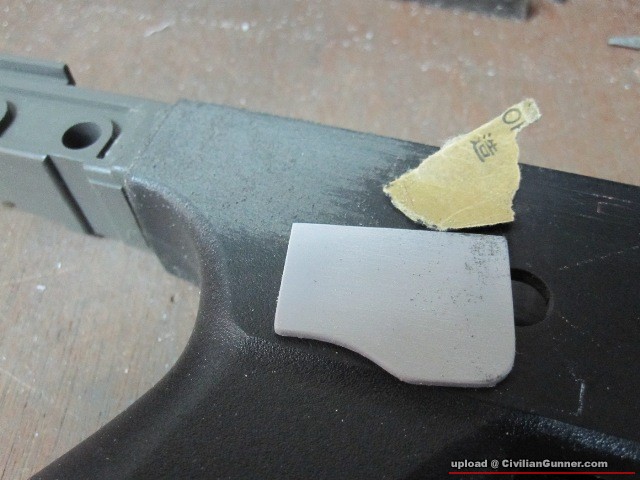

汁完一拼之下弧度唔夠(小弟習慣預多唔預少,必要時有得再汁)


13-4-2011 22:25

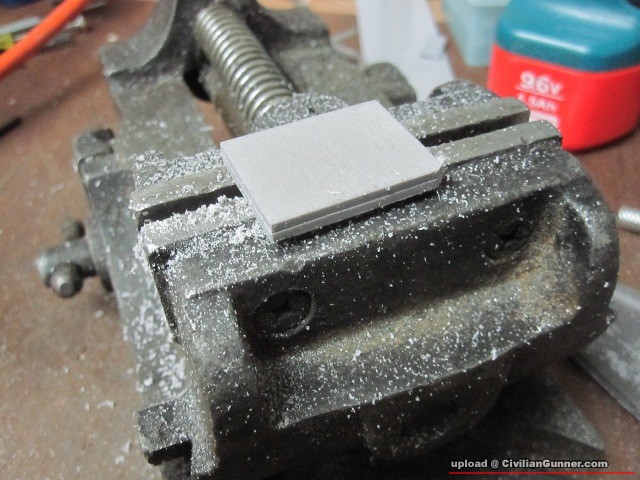

將兩塊平面都汁至約1mm厚度


13-4-2011 22:25

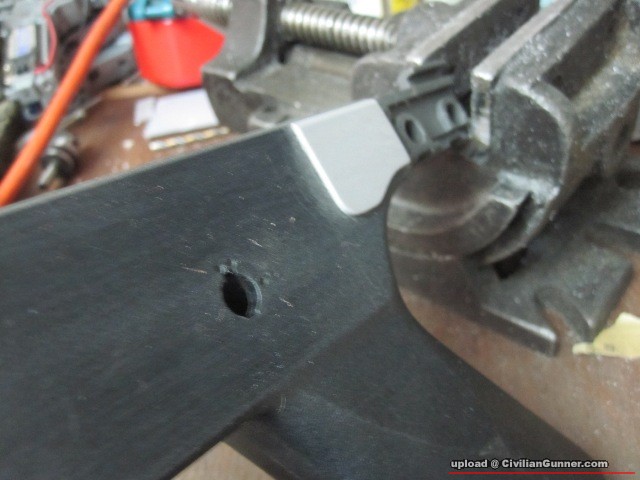

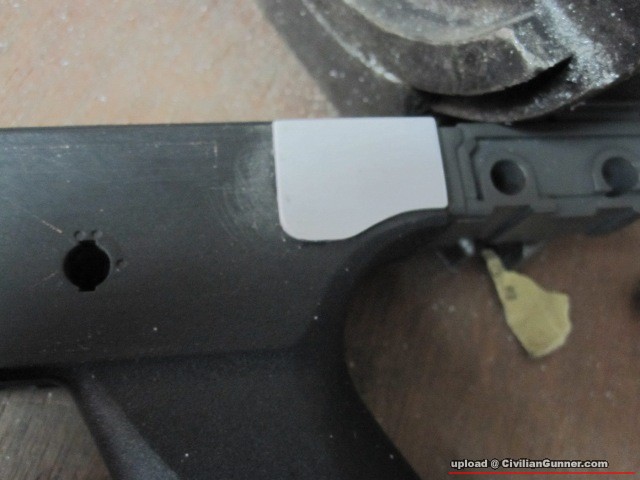

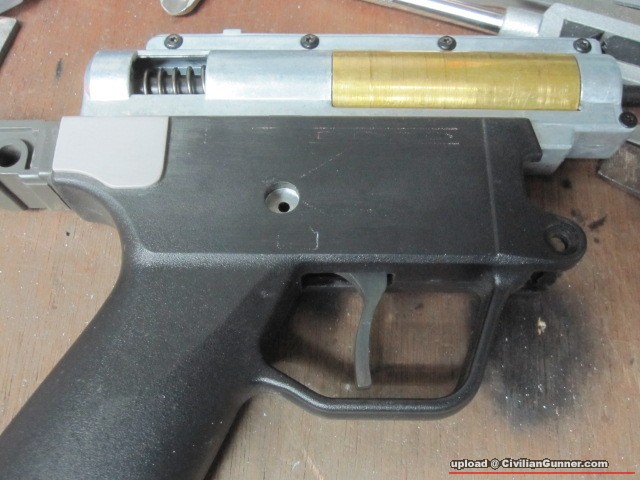

弧位及厚薄都汁好就試位


13-4-2011 22:25

黐膠水前緊記要將槍身表面都磨走小許,另膠水緊密接合


13-4-2011 22:25

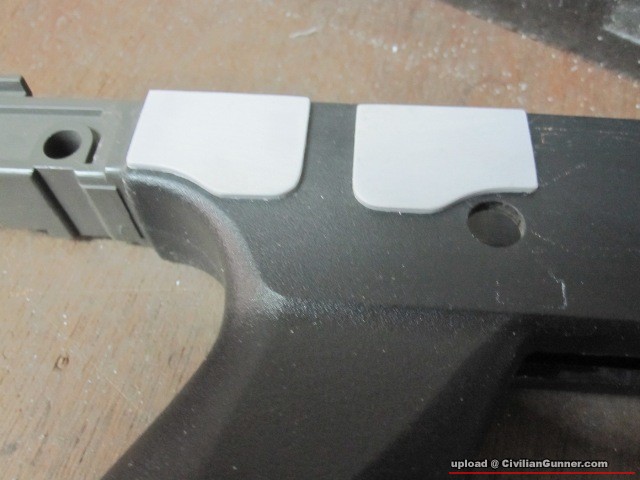

固定後之寫真


13-4-2011 22:25

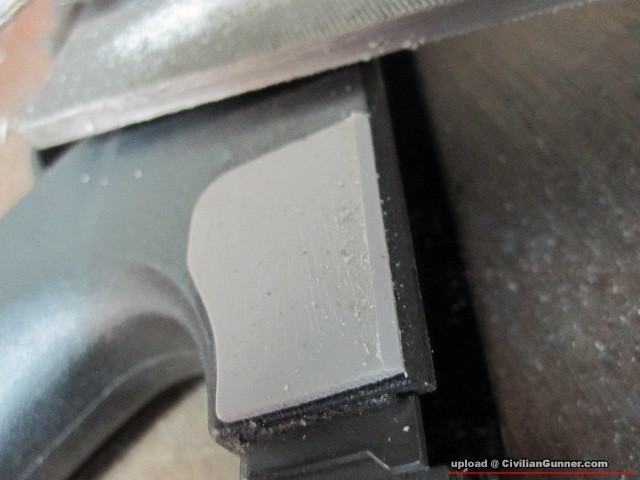

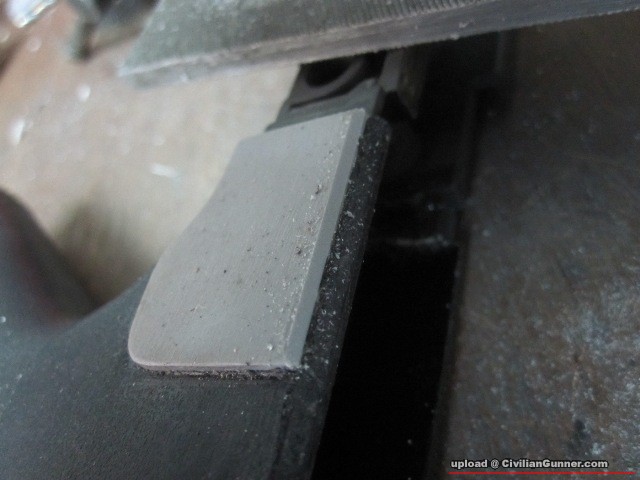

補強片頂要汁番小小斜(左)


13-4-2011 22:25

補強片頂要汁番小小斜(右)


13-4-2011 22:25

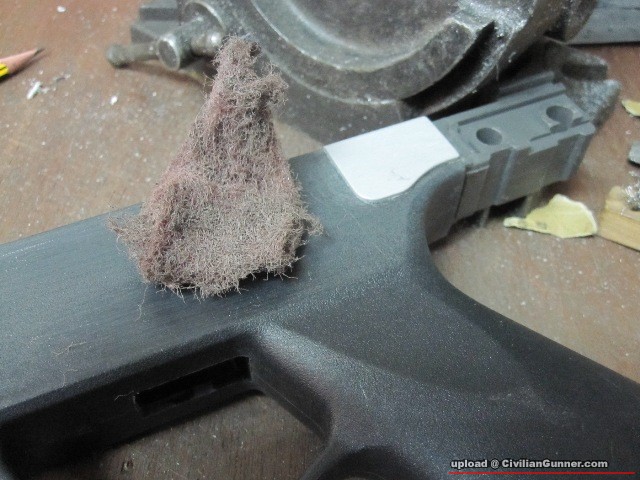

用打磨布再將整体表面邊位打磨至兩件野溶為一體


13-4-2011 22:25

完成後之狀態

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

66^# 大中小發表於 13-4-2011 22:54 顯示全部帖子

左右選擇掣制作 part 1

之前想用mp5既選擇掣改裝..........但放棄左,都係用番G3個組掣改裝 .......個人懶咗

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


13-4-2011 22:54

右槍身試位


13-4-2011 22:54

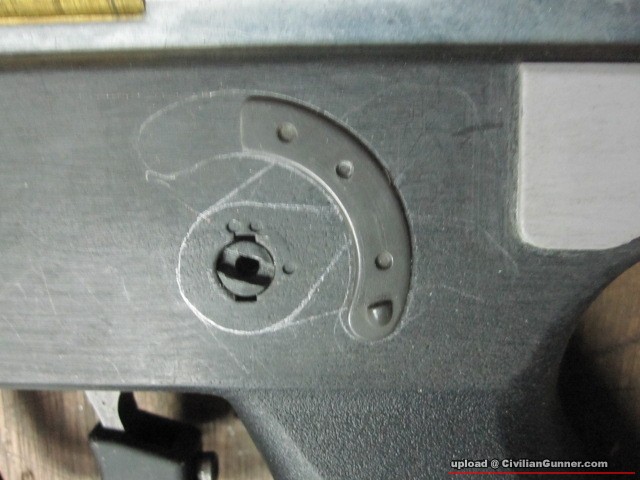

左槍選擇片劃線定位,定好位鑽lock掣窿


13-4-2011 22:54

今次乜膠都唔用,用天拿水痴,因為怕太多胶水漬


13-4-2011 22:54

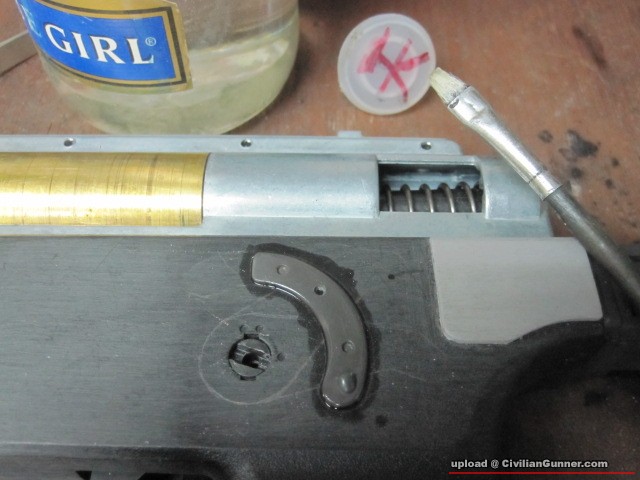

先用油筆你槍身劃線鵝媚月內位置油上天拿水將ABS膠表層溶解,痴好後在外點多兩筆,另天拿水走暈


13-4-2011 22:54

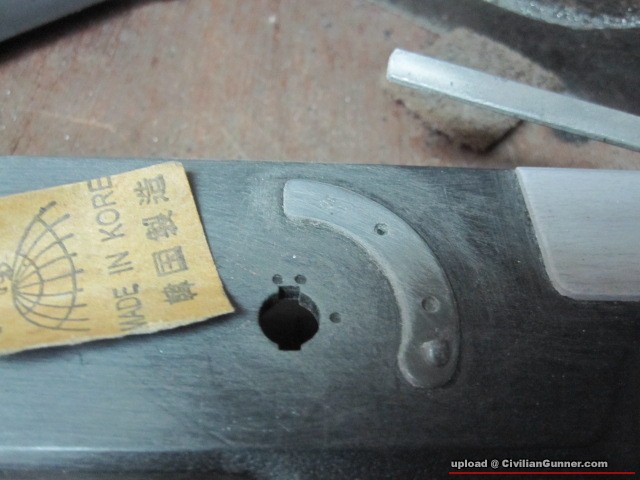

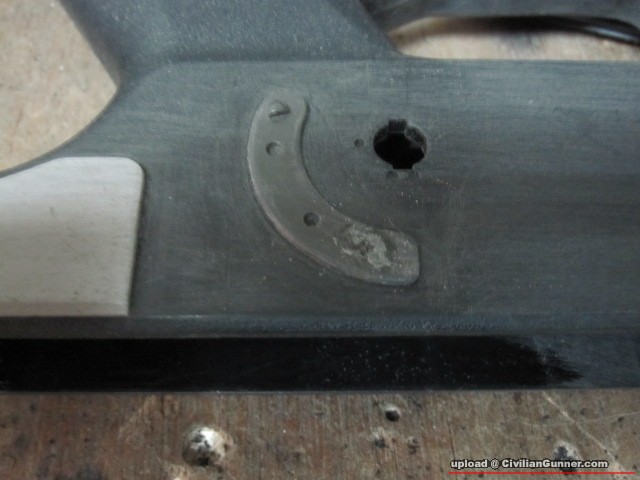

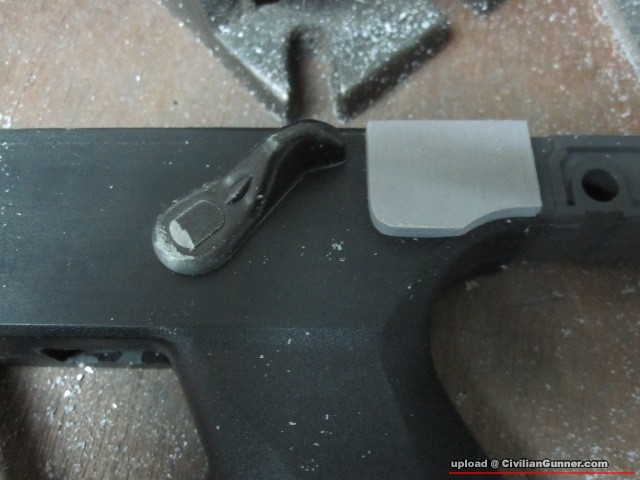

然後將選擇片放好,天拿水好處係快乾,實淨,好打磨


13-4-2011 22:54

填番多餘既窿


13-4-2011 22:54

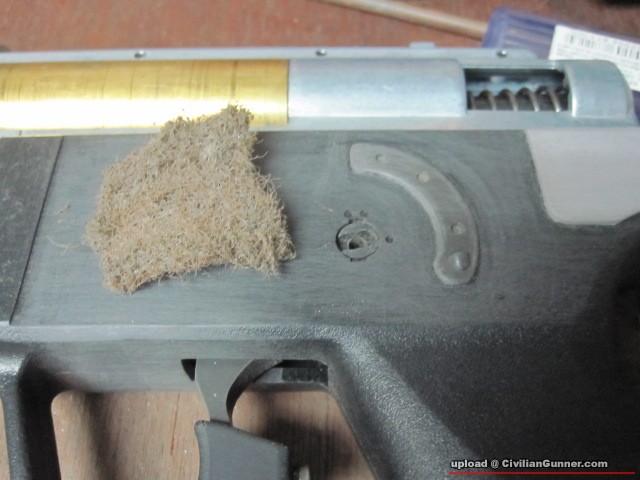

汁番平佢


13-4-2011 22:54

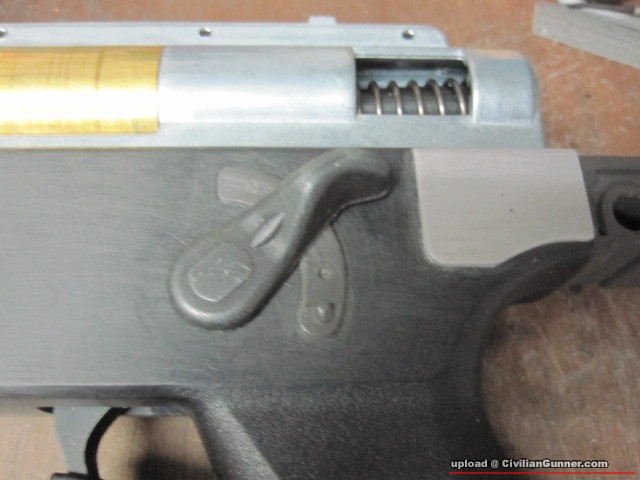

放掣試位.....ok

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	67^# 大中小發表於 13-4-2011 22:57 顯示全部帖子引用: 原帖由 6呎4 於 13-4-2011 22:46 發表師兄,您真係有心機!! 多謝師兄支持不過都係模型玩具仿真槍 [ 本帖最後由 tango1997 於 13-4-2011 22:59 編輯 ]
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

68^# 大中小發表於 13-4-2011 23:18 顯示全部帖子

MSG90...........之............鏡橋硬膠模型製作篇...........part 1

條橋造法有兩個形式(真橋應該有六款)但都係由底座基礎演變出泥,
1...............................六吋骨
2...............................25mm平底圓鏡碼

小弟選擇1既造法

係此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 13-4-2011 23:24 編輯 ]

附件


13-4-2011 23:18

開料



13-4-2011 23:18

痴死佢



13-4-2011 23:18

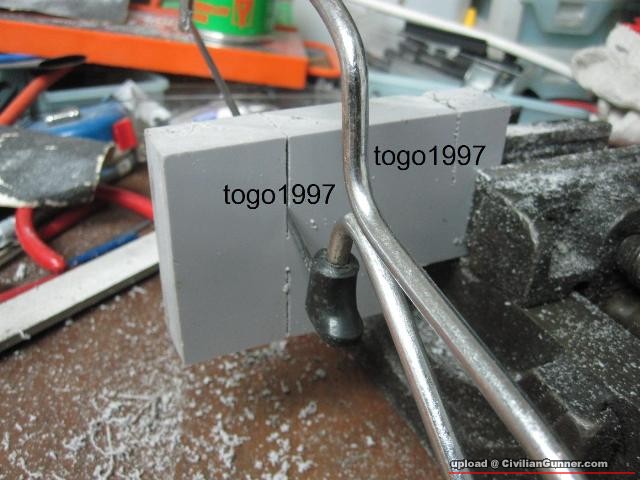

劃線



13-4-2011 23:18

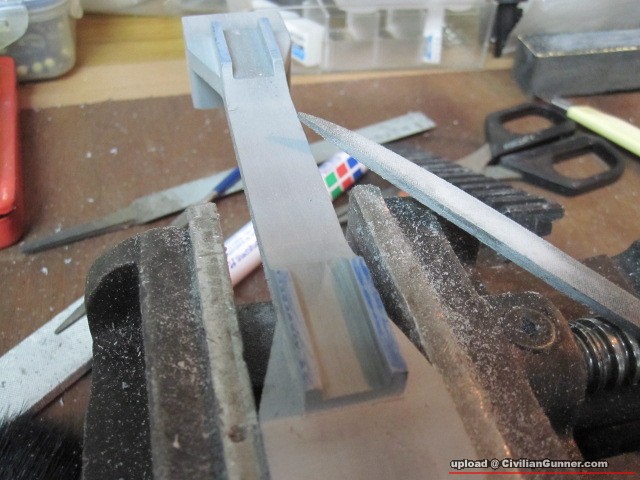

用銼去除唔要既材料



13-4-2011 23:18

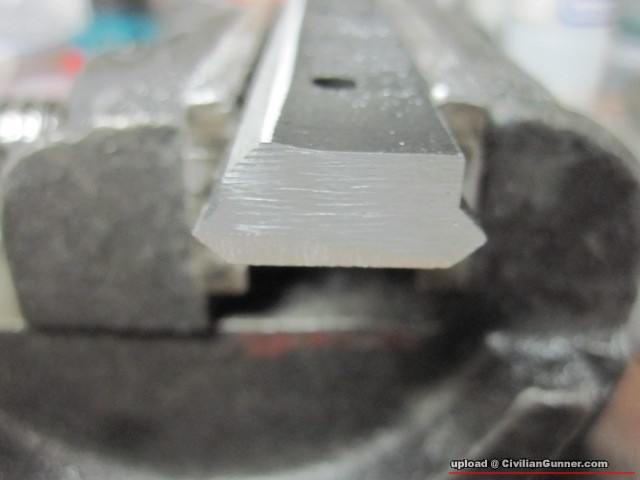

從m4ris前托切出三條6吋骨,所以大家睇到條骨灣灣地


13-4-2011 23:18

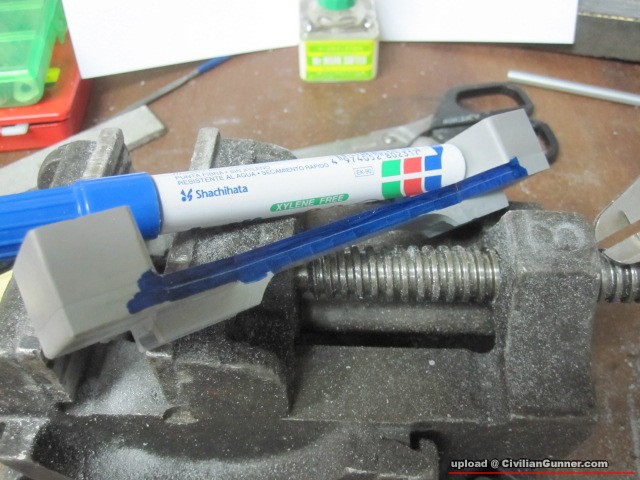

汁低一邊


13-4-2011 23:18

汁埋另一遥


13-4-2011 23:18

汁埋頭尾角,費事割傷手


13-4-2011 23:18

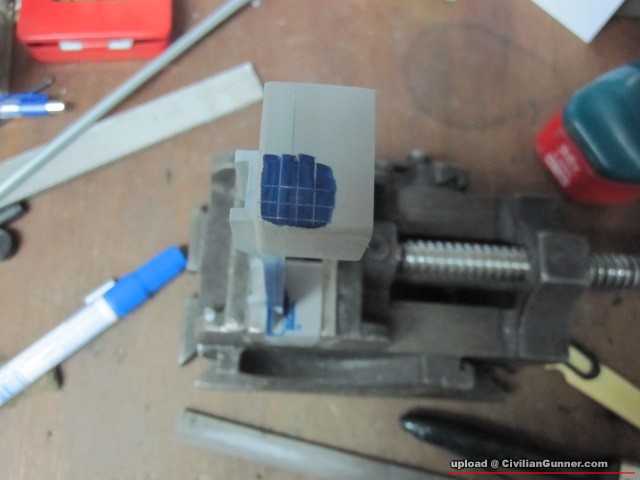

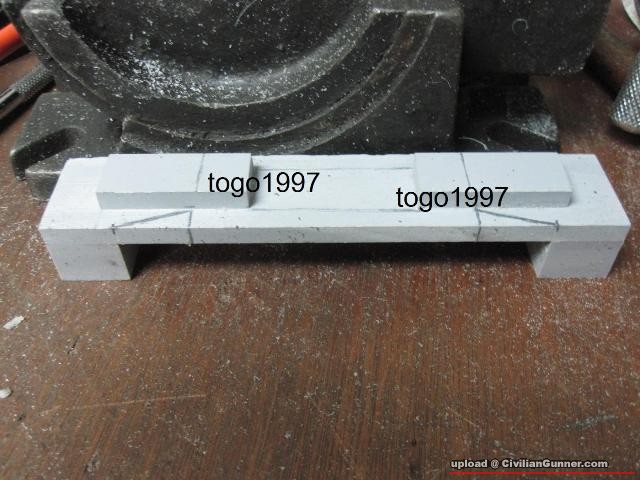

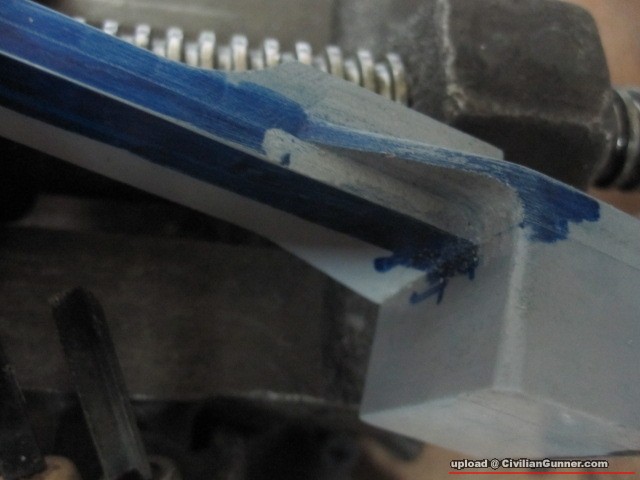

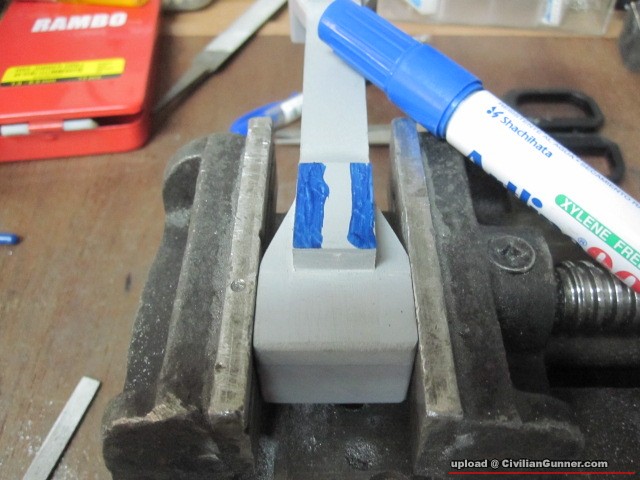

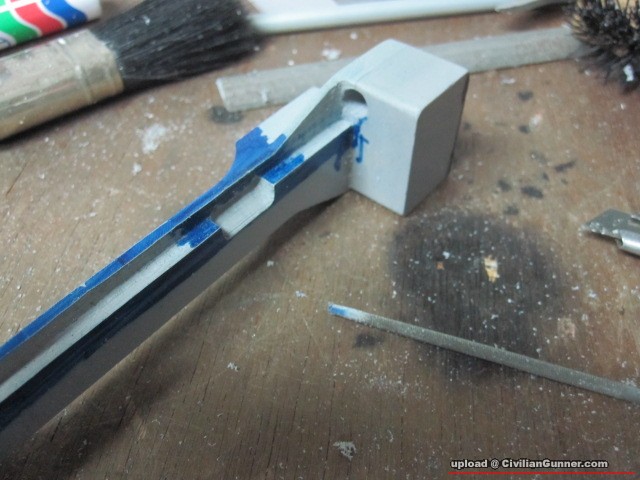

劃線銼坑


13-4-2011 23:18

坑.............兩邊都要,造埋橋內兩個大弧位

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

69^# 大中小發表於 14-4-2011 00:01 顯示全部帖子

MSG90...........之............鏡橋硬膠模型製作篇...........part 2

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


14-4-2011 00:01

比小弟係自己個氣槍墳場搵番條廿幾年前既JAC入彈條


14-4-2011 00:01

劃線剷走多餘料


14-4-2011 00:01

先刁好內陰角


14-4-2011 00:01

內陰角特寫


14-4-2011 00:01

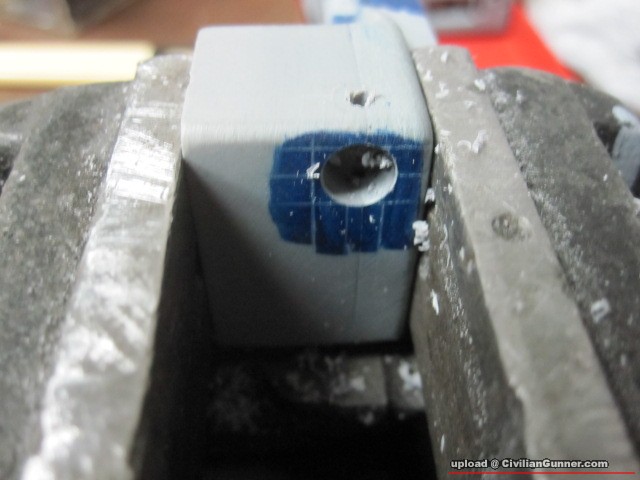

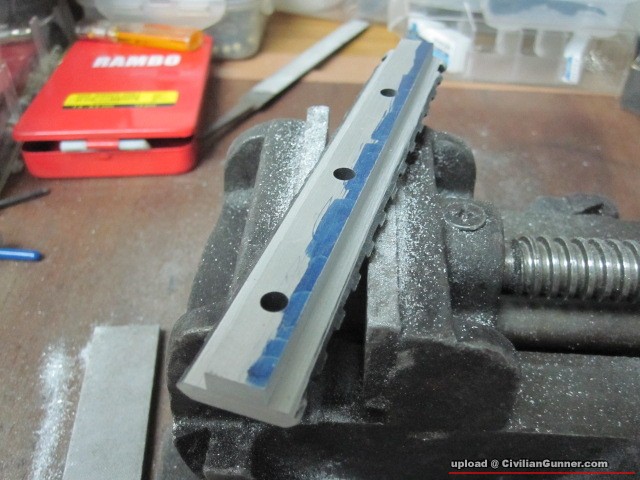

MARK位鑽窿


14-4-2011 00:01

穿左


14-4-2011 00:01

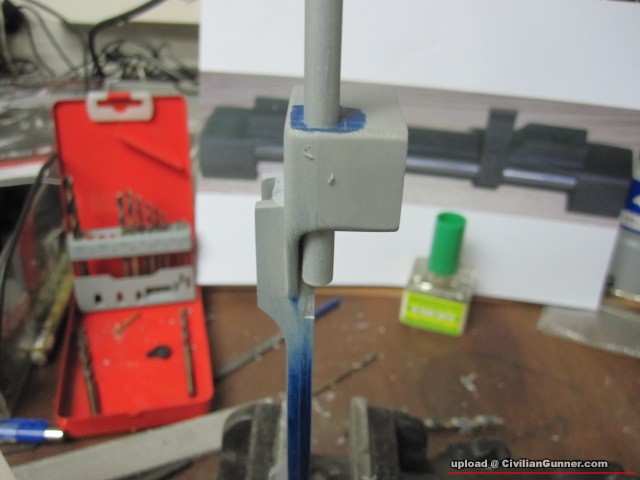

入彈條試位


14-4-2011 00:01

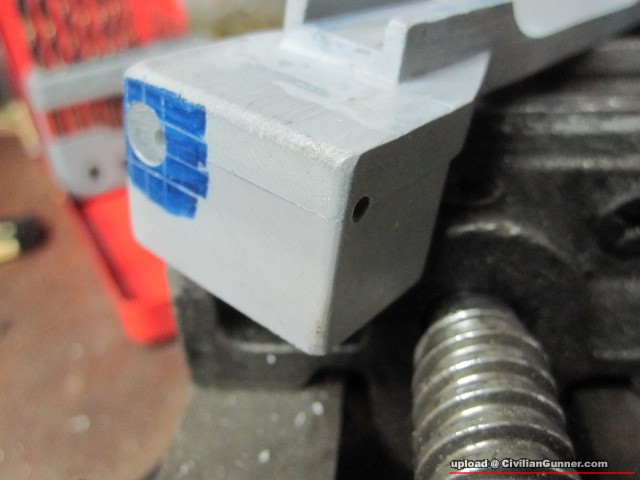

鑽埋另一邊


14-4-2011 00:01

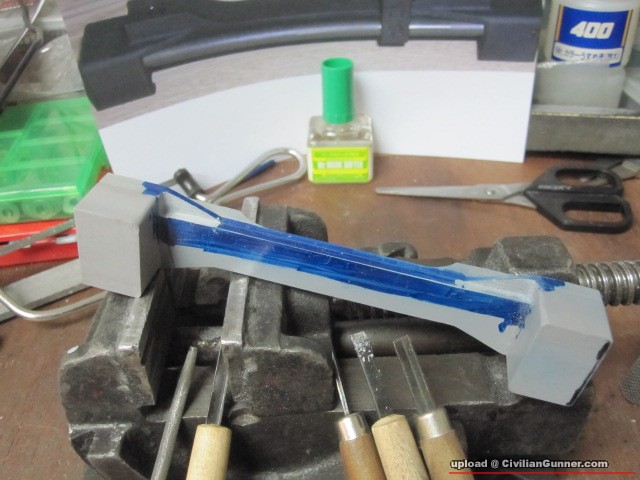

挖走橋底位避圓柱


14-4-2011 00:01

刁走凹位用泥藏假鏡橋掣


14-4-2011 00:01

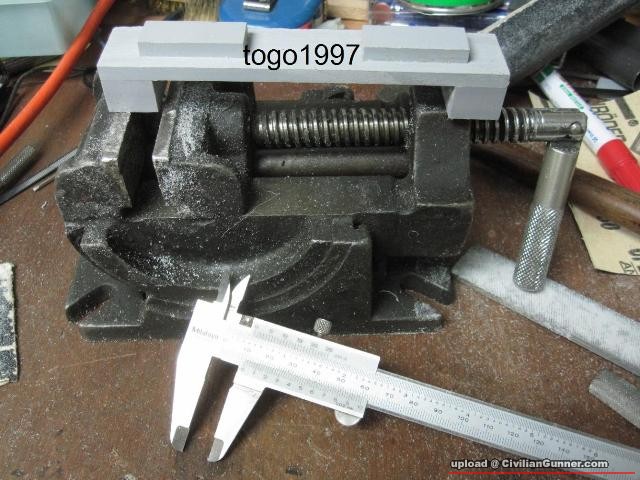

外觀暫如下


14-4-2011 00:01

入柱試位..........又過一關

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	70^# 大中小發表於 14-4-2011 19:42 顯示全部帖子引用: 原帖由 F22 於 14-4-2011 06:59 發表多謝tango師傅指點,等我試吓先........ PS:真係比你呃到,因為你連款待處都嗡得出.......... ha~~ha~~ 唔緊要啦F22師兄,大家都做公共交通,大家都係為人民服務,大家都係愛槍之人嘛
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	71^# 大中小發表於 14-4-2011 20:02 顯示全部帖子引用: 原帖由 joey 於 14-4-2011 00:31 發表師兄,追你已post真是好開心再次感謝師兄捧場多謝
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	72^# 大中小發表於 14-4-2011 20:05 顯示全部帖子引用: 原帖由 jpg 於 14-4-2011 04:13 發表真係鬼斧神工....睇師兄既DIY 真係越睇越興奮.... 難得師兄有心機又有工具, 真係難得.. 多謝師兄欣賞小弟硬膠劣作正所謂:工欲善其事,必先利其器,所以我買架生工具都唔會慳
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

73^# 大中小發表於 14-4-2011 20:28 顯示全部帖子

MSG90...........之............鏡橋硬膠模型製作篇...........part 3

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 14-4-2011 20:55 編輯 ]

附件


14-4-2011 20:28

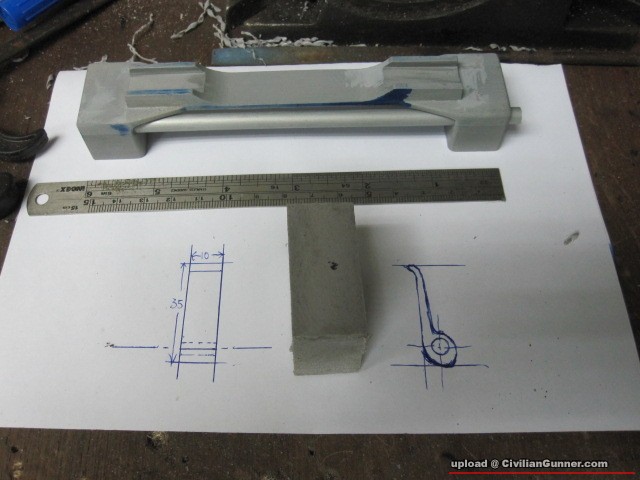

先劃好紙樣


14-4-2011 20:28

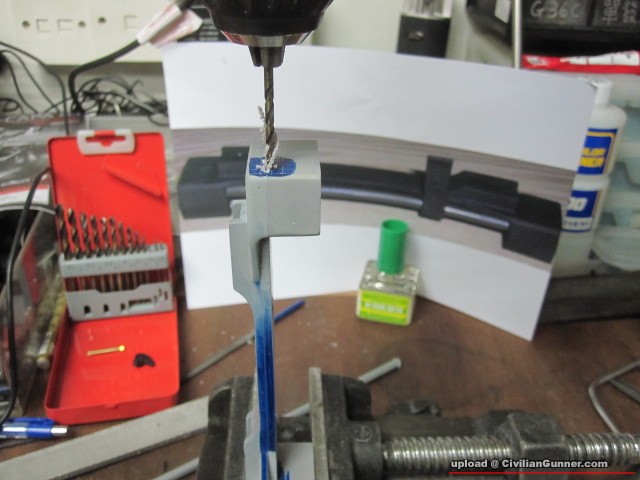

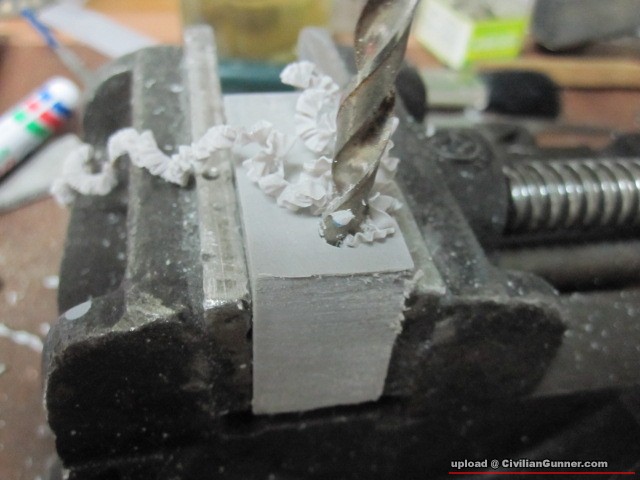

鑽.....鑽......鑽


14-4-2011 20:28

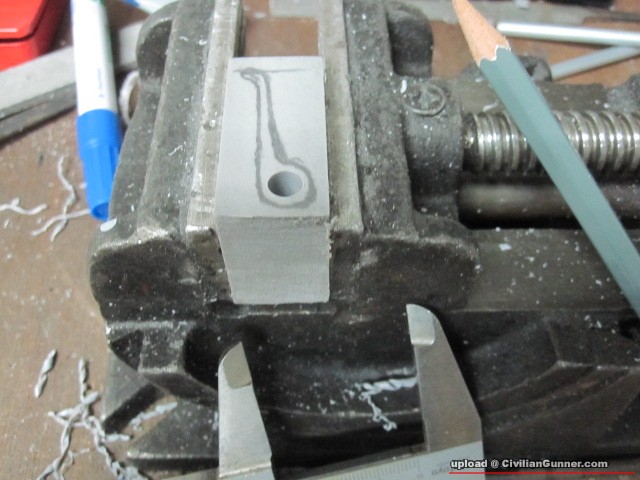

從窿中計,再係硬膠劃上要做形狀,減低失手機率


14-4-2011 20:28

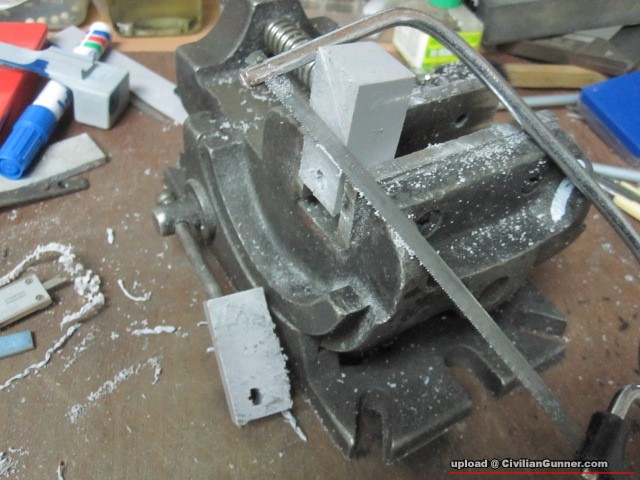

切出要加工既部份


14-4-2011 20:28

Ha......Ha.......廢"寢""忘"餐.........整番個菜遠牛河醫下肚先 :)


14-4-2011 20:28

繼續........汁走粗皮


14-4-2011 20:28

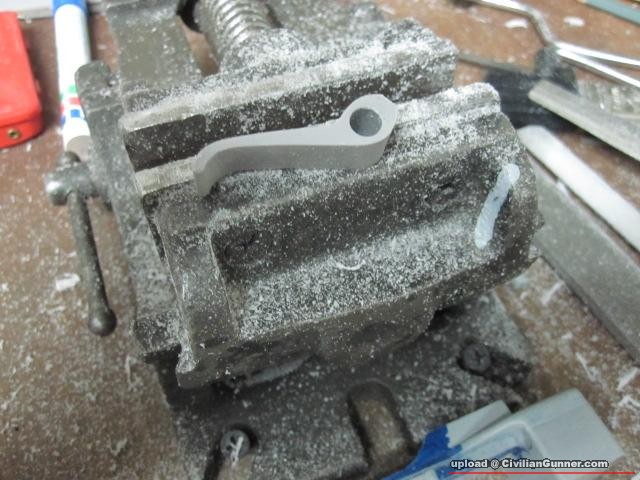

mount掣完成........又過一關~~!


14-4-2011 20:28

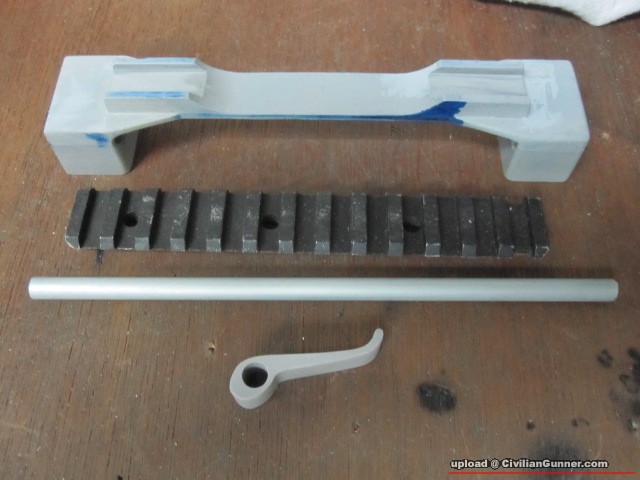

齊料...................做野 : )


14-4-2011 20:28

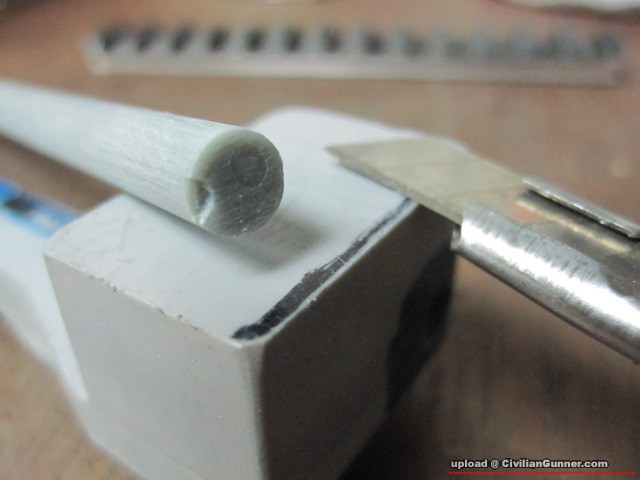

在前後圓柱頭刁一個假既半圓基坑


14-4-2011 20:28

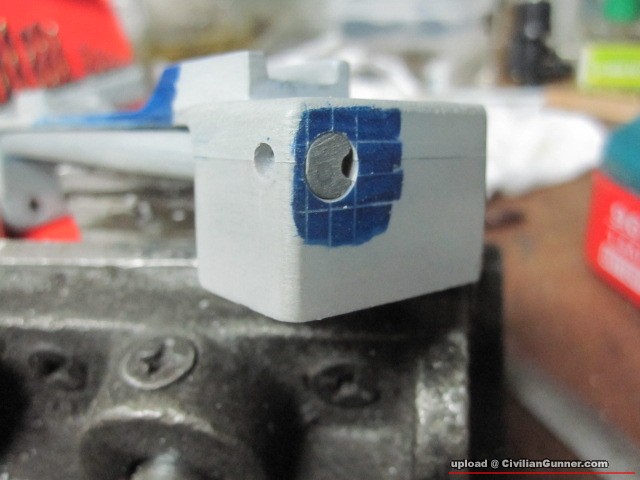

再鑽埋假既彈弓波子位


14-4-2011 20:28

橋頭左側外觀


14-4-2011 20:28

橋頭右側外觀

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	74^# 大中小發表於 14-4-2011 20:50 顯示全部帖子引用: 原帖由 gtoray 於 14-4-2011 20:30 發表師兄,幾多錢邊度買,有冇copy ? 師兄~~~~~小.....弟........都....係....人.....,唔係神......都......要.......食.......飯....架....
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	75^# 大中小發表於 14-4-2011 20:53 顯示全部帖子引用: 原帖由亞爾多於 14-4-2011 20:35 發表師兄,係廢"寢""忘"餐先岩~ 小弟自幼家貧書小讀 .....見諒.....小弟立刻去改 ......學習了.....
