91^# 大中小發表於 15-4-2011 17:27 顯示全部帖子

引用:

原帖由 ohnavi 於 15-4-2011 16:26 發表

師兄我看吾關全吾全真教事，
係"做吾做到"同"有無心做"既問題，
相信睇過呢個po既師兄無人敢認叻。

p.s.小弟家中有個爛鬼馬記SG1金屬鏡橋，
如師兄有用處卅需要請話小弟知，即刻無條件送上

感謝師兄支持

認叻呢家野.........小弟真係唔敢當

小弟開此post既目的只係想令到有志去發揮或嘗試想去做DIY既師兄弟參巧(可能走少好多冤枉路)或交流一下DIY既技術同創意

在此post中,我深信一定可以令更多師兄弟嘗試會去做一些DIY既創作(能力付擔唔起,無得買或者買唔到既野證明係可以做出泥)
多謝大家

G#鏡橋如有需要,小弟一定聯络你,謝謝師兄

[ 本帖最後由 tango1997 於 15-4-2011 17:30 編輯 ]

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	92^# 大中小發表於 15-4-2011 17:31 顯示全部帖子引用: 原帖由 safety_tim2003 於 15-4-2011 15:12 發表唔知便笑你,知的便讚你多謝師兄支持小弟
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

93^# 大中小發表於 15-4-2011 17:45 顯示全部帖子

引用:

原帖由 ohnavi 於 15-4-2011 16:26 發表

師兄我看吾關全吾全真教事，
係"做吾做到"同"有無心做"既問題，
相信睇過呢個po既師兄無人敢認叻，實在太勁了。
小弟係DIY白痴，師兄有Ｄ步驟係我想像吾到既，
真係學到野，今個星期我都開始試下DIY得。

...

PS:.....DIY氣槍..........首要條件係儲垃圾(舊槍或懷槍零件)緊記,將來一定有用

[ 本帖最後由 tango1997 於 15-4-2011 17:57 編輯 ]

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	94^# 大中小發表於 15-4-2011 17:53 顯示全部帖子引用: 原帖由 a00123972 於 15-4-2011 17:32 發表勁呀!!!!!!小弟嘆為觀止感謝師兄讚賞
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	95^# 大中小發表於 15-4-2011 18:10 顯示全部帖子引用: 原帖由 F22 於 15-4-2011 17:52 發表多謝tango師傅賞識,更要多謝你細心指點....... 等我聽日去買支噴燈試吓熔啞鉛先...... F22師兄客氣客氣祝制作順利
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	96^# 大中小發表於 15-4-2011 19:20 顯示全部帖子引用: 原帖由 kong6422 於 15-4-2011 18:03 發表小弟真係甘拜下風睇完成篇文後,,,真係覺得樓主對槍真係好有心機可以稱得上為專業試下係呢個方向發展,,相信必有一番作為再次感謝師兄支持希望大家都一起進步
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

97^# 大中小發表於 15-4-2011 21:11 顯示全部帖子

尾托槍帶扣之制作..........1 part 過

由於以小弟既錢力同能力,無乜可能搵到H&K原廠尾托既sling尾扣,唯有搵個形狀最接近既快拆sling改裝

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 15-4-2011 21:13 編輯 ]

附件


15-4-2011 21:11

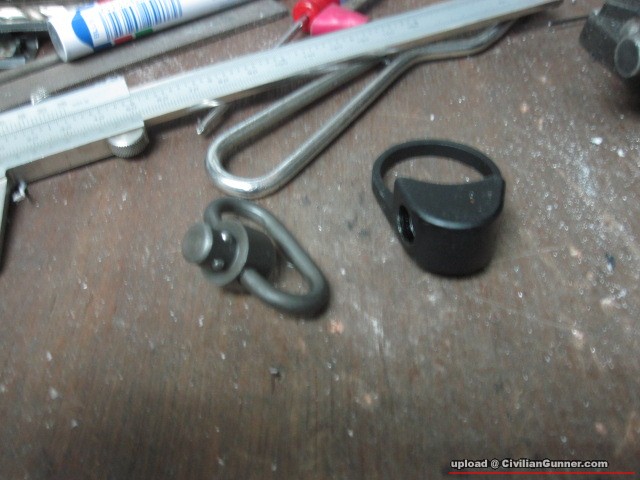

國產快拆sling扣


15-4-2011 21:11

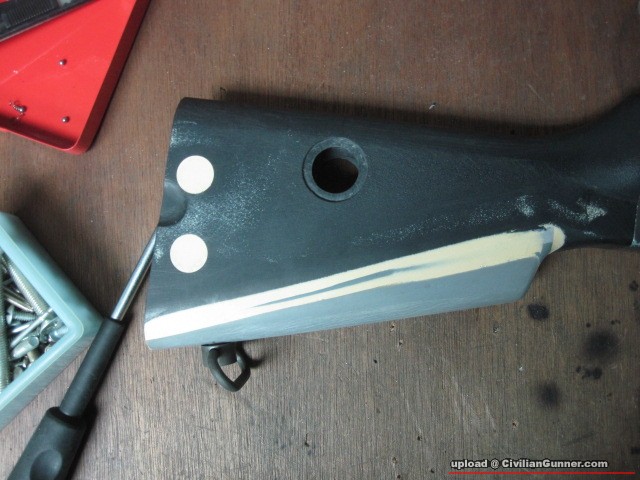

mark好要鑽位置及量度扣頂直徑


15-4-2011 21:11

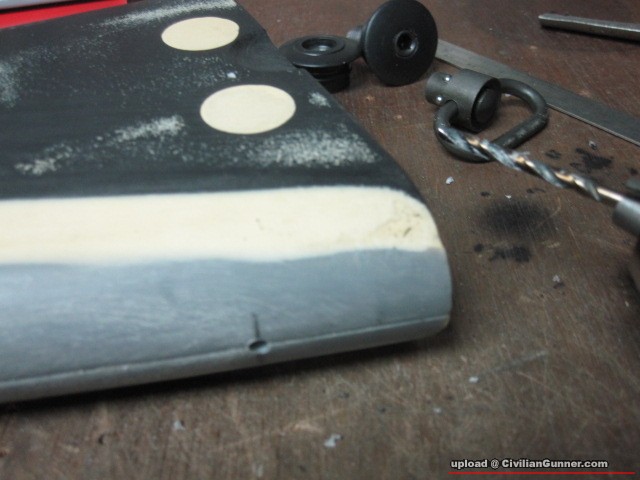

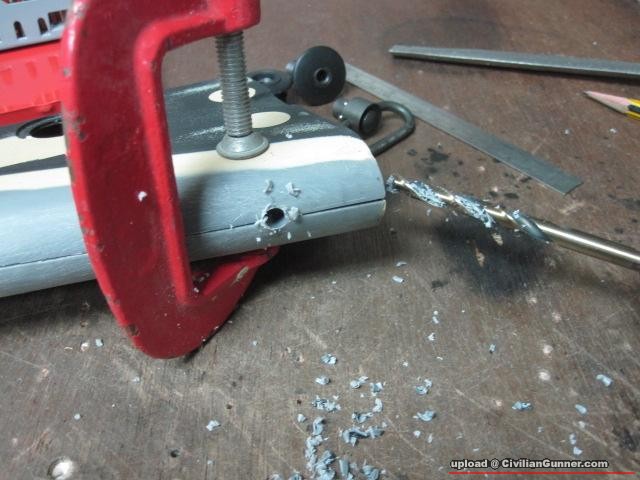

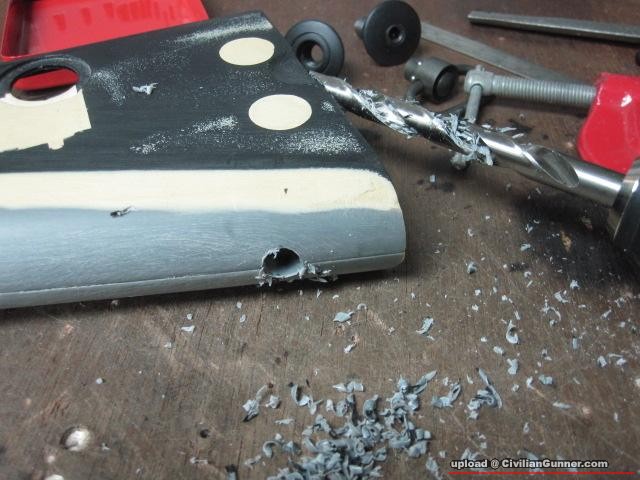

由於在圓卜面鑽窿比較容易.....失手.....所以要鑽細窿


15-4-2011 21:11

一級一級上......鑽中號


15-4-2011 21:11

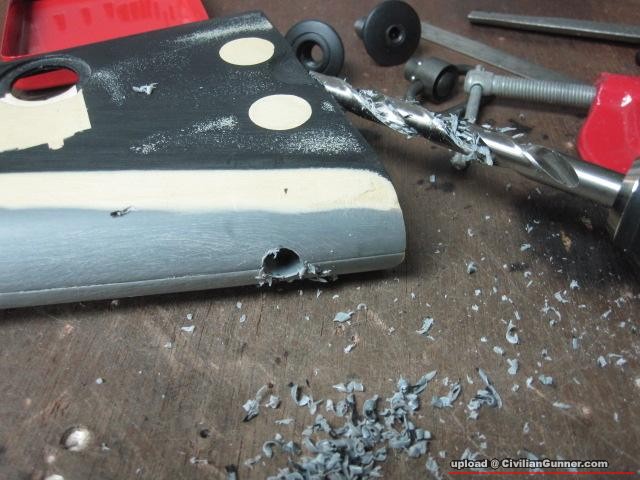

再鑽正式大細


15-4-2011 21:11

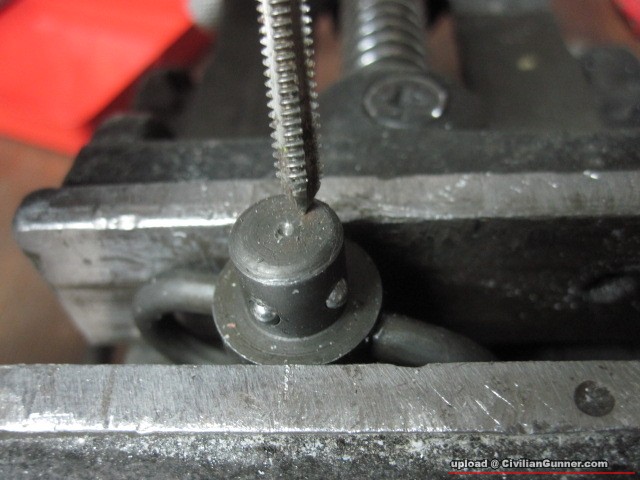

先打"賓子"定中位


15-4-2011 21:11

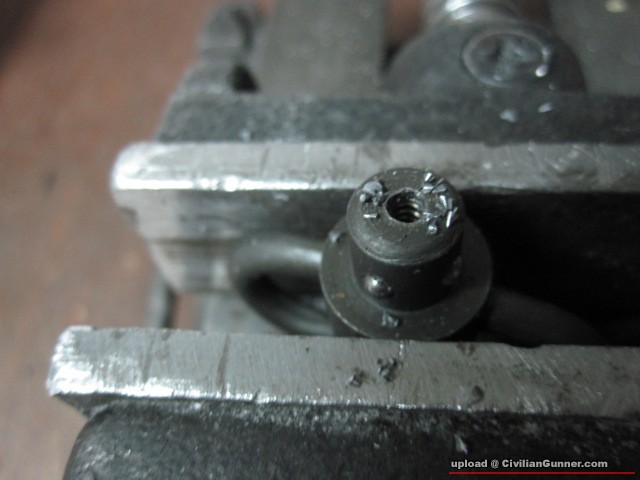

鑽穿佢


15-4-2011 21:11

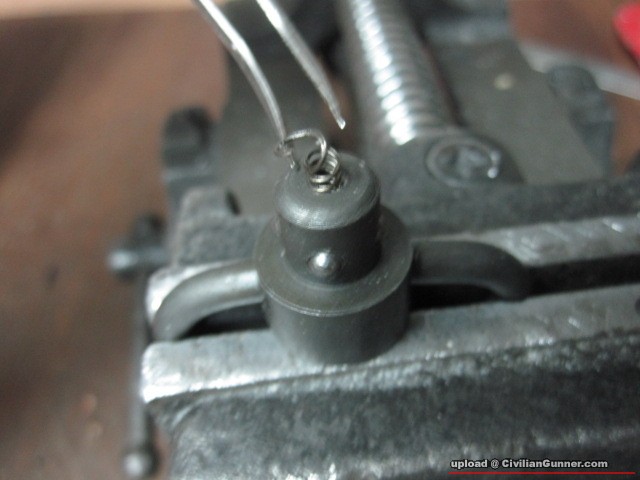

用微鉗取出彈弓


15-4-2011 21:13

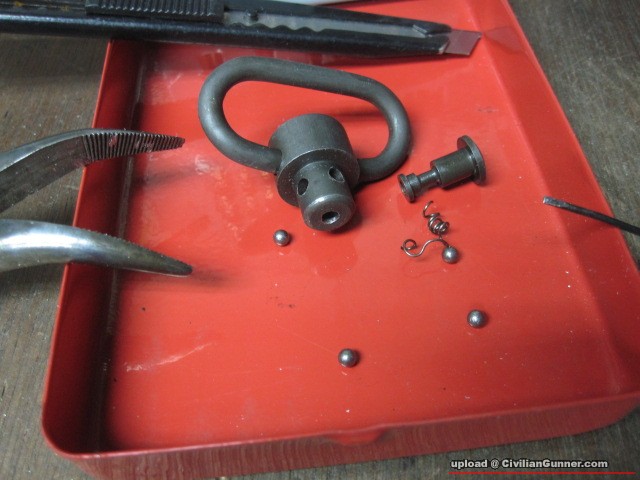

再取出波子及軸芯,波子唔好掉,由其玩KSC槍及有榴彈炮既師兄,將來配波子會小D煩腦


15-4-2011 21:11

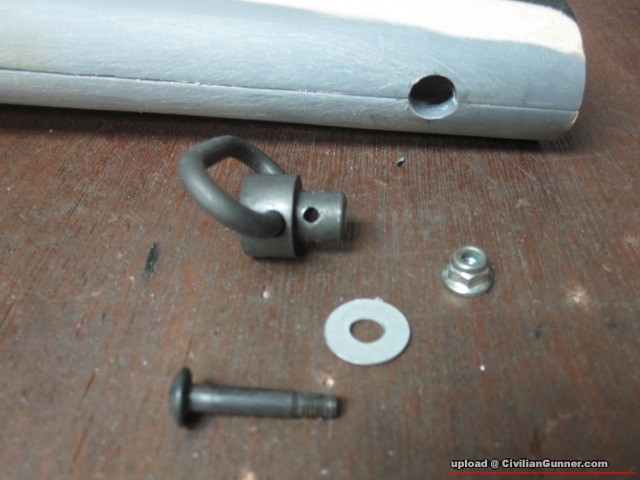

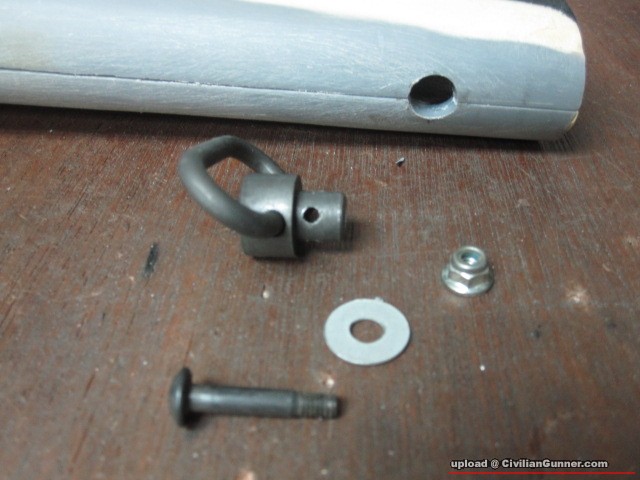

預備長螺絲,一爛鉄介子,最重要係一個LOCK nut絲母,因為唔會咁易番鬆


15-4-2011 21:11

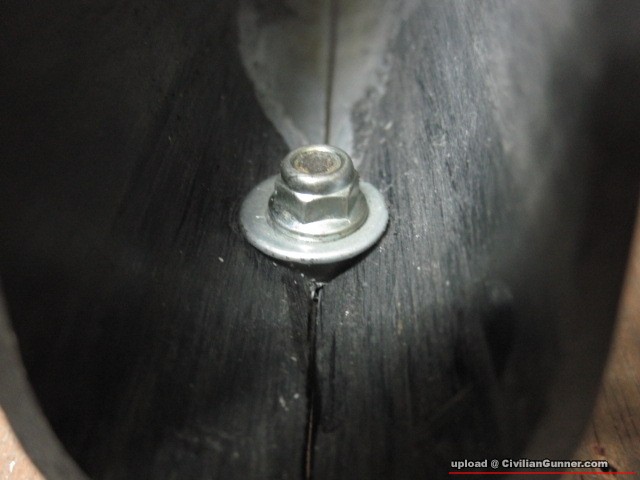

將螺絲穿扣上尾托加介子.....收lock nut


15-4-2011 21:11

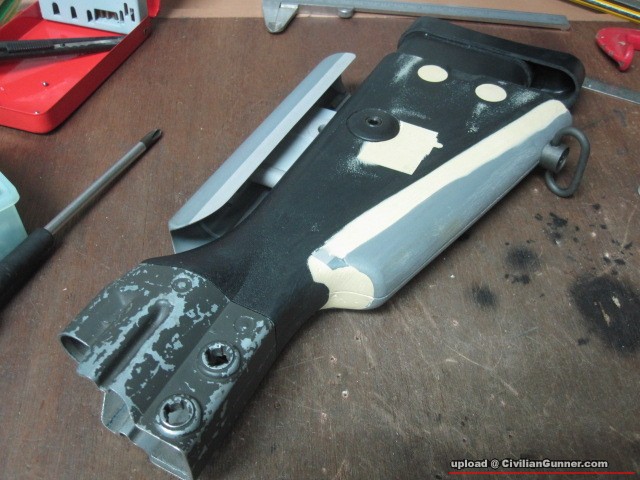

外觀1


15-4-2011 21:11

外觀2

本帖最近評分記錄

Hkpolice-Psu 威望 +5 真係睇到流晒口水... 18-4-2011 10:42
Hkpolice-Psu 金錢 +5 真係睇到流晒口水... 18-4-2011 10:42

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

98^# 大中小發表於 18-4-2011 17:57 顯示全部帖子

引用:

原帖由 jpg 於 16-4-2011 04:23 發表

師兄, 如果真係上SLING 個托會唔會唔夠力呢??

呢個問題小弟經已用紅白色牙膏裝A+B混合起超能膠一大舊係尾托內攪掂左,
除左G3本身個ABS殼再外加上兩節PVC喉及內裡再加AB膠,痴死左,螺絲唔洗郁,槍帶扣依然可以多角度旋轉

再次多這師兄提點 THANK YOU

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

99^# 大中小發表於 18-4-2011 18:00 顯示全部帖子

引用:

原帖由 F22 於 16-4-2011 07:21 發表

我講吓我個人經驗,我以前總共幫人改過三次MSG90,頭兩支都係用呢種可轉槍帶扣,做法同tango師傅一樣(信不信由你).........
可能係佢哋用得太開心,落得三四場個扣周圍啲膠同灰都磨到鬆晒,甩係未甩 ...

感謝F22師兄提點

小弟經已把問題解決

而且唔影响伸縮電池箱既功能

[ 本帖最後由 tango1997 於 18-4-2011 18:02 編輯 ]

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	100^# 大中小發表於 18-4-2011 18:08 顯示全部帖子引用: 原帖由 ~康仔~ 於 17-4-2011 12:47 發表太強啦.................... 多謝師兄讚賞小弟番左幾日大陸拜山,所以無法更新照片,請各位大佬見諒,小弟會繼續更新制作過程...........多謝大家支持
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

101^# 大中小發表於 18-4-2011 19:09 顯示全部帖子

槍身0&1字樣制作過程

講到刻字,小弟真係無能為力,唯有買套0-9既6mm炭鋼字mark

英國制字mark字型0號偏向鵝蛋型,非德國既長型

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 18-4-2011 19:12 編輯 ]

附件


18-4-2011 19:09

德國制6毫米字mark


18-4-2011 19:09

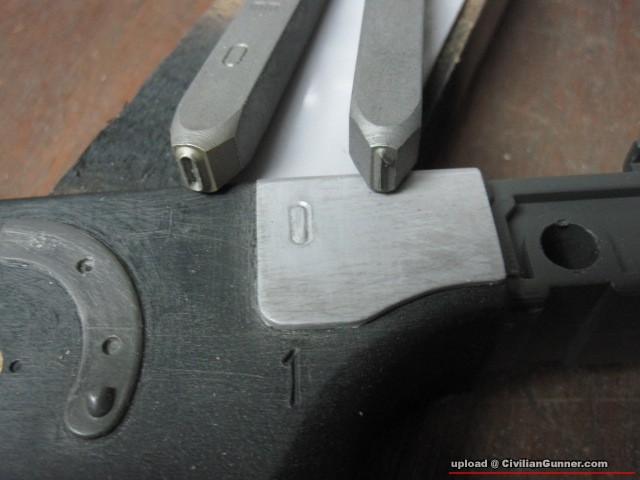

對位打零字


18-4-2011 19:09

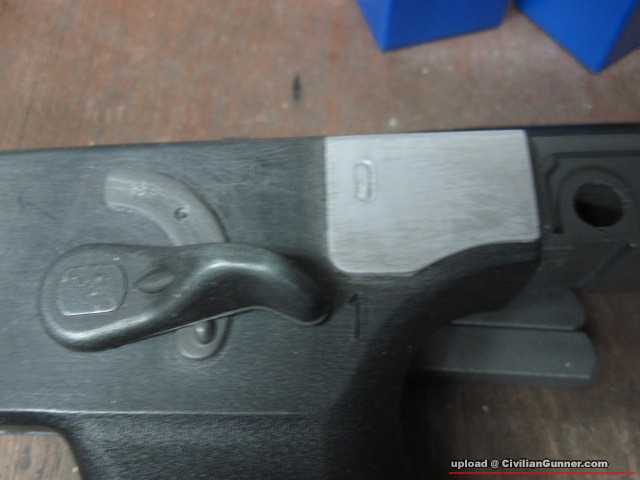

打埋1字


18-4-2011 19:09

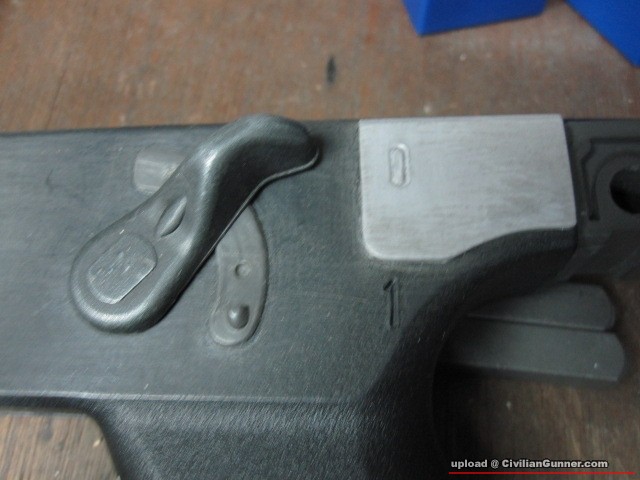

放掣試位


18-4-2011 19:09

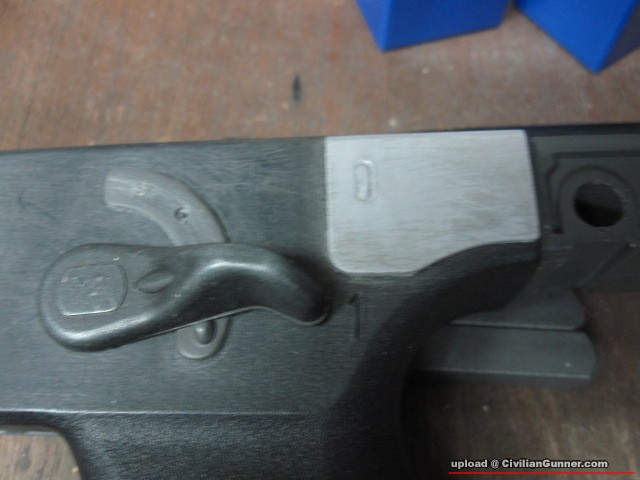

放掣試位


18-4-2011 19:09

打之前放入岩厚度既木方及胶料墊好下身既內籠做力,免得打爆ABS槍身

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

102^# 大中小發表於 18-4-2011 19:29 顯示全部帖子

電池尾蓋加工

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 18-4-2011 19:31 編輯 ]

附件


18-4-2011 19:29

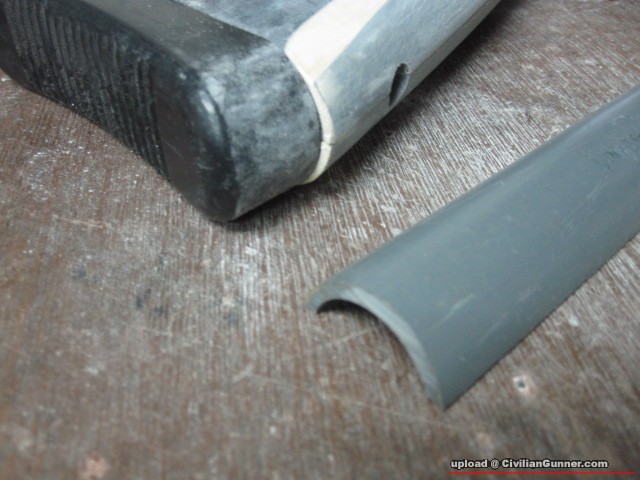

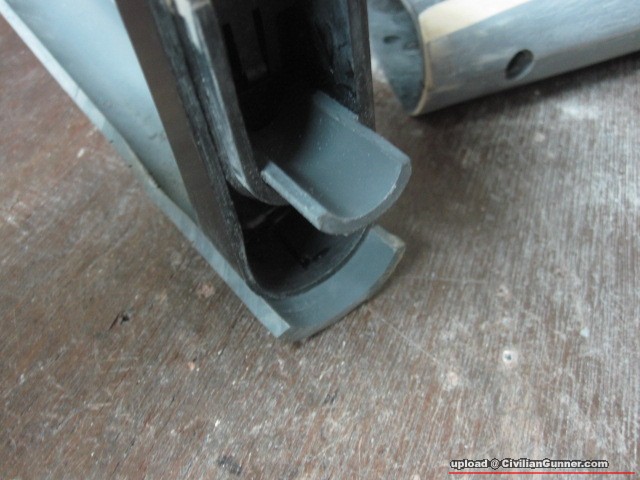

由於托底加厚左小小,尾蓋唔夠長,所以要補塊PVC


18-4-2011 19:29

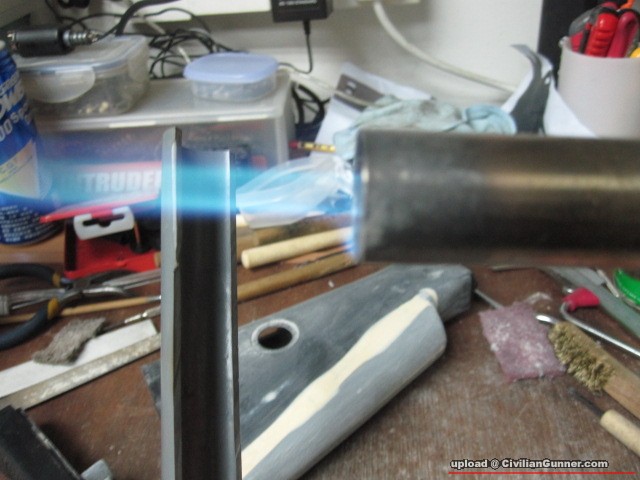

先用噴火槍將pvc胶喉料"譚"至軟化,唔好"譚"濃佢


18-4-2011 19:29

襯佢未凍番用蓋底外圍壓至弧度一致,定住等佢回復硬度,即係等佢凍番


18-4-2011 19:29

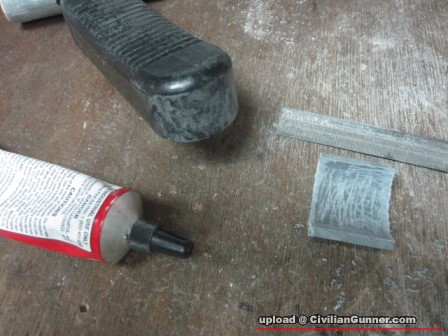

將兩個接蠋面磨花,痴膠水


18-4-2011 19:29

等...................佢.....................乾


18-4-2011 19:29

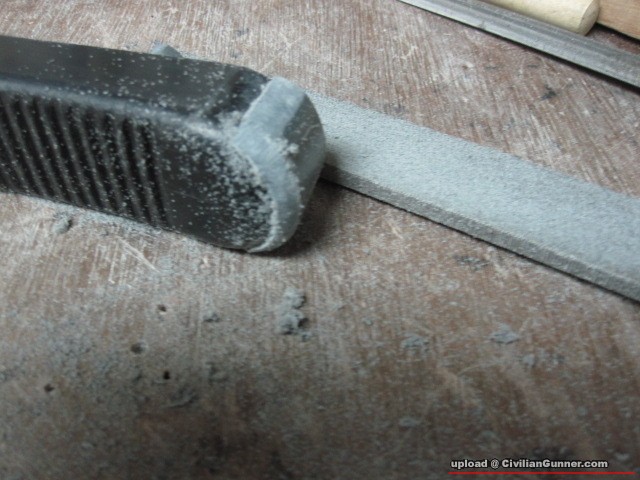

汁粗皮


18-4-2011 19:29

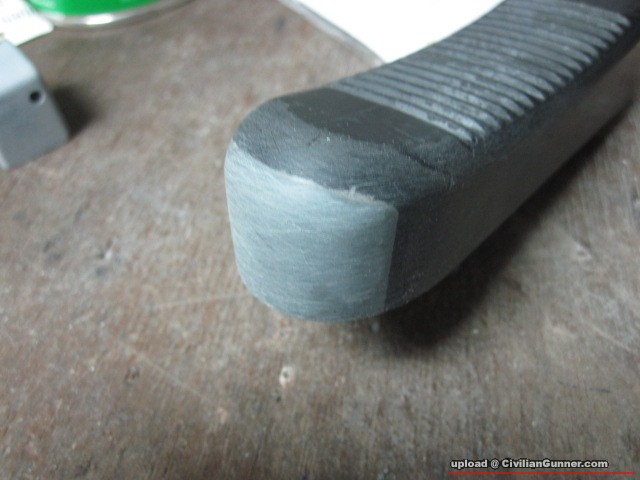

磨到圓滑之外觀


18-4-2011 19:29

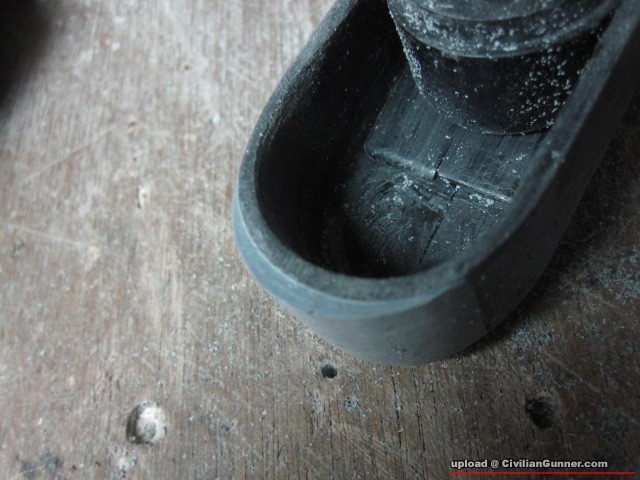

蓋內觀

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	103^# 大中小發表於 18-4-2011 19:37 顯示全部帖子引用: 原帖由 F22 於 18-4-2011 18:35 發表師傅太客氣啦......... 你隻尾托咁靚仔我都唔想佢有事呀........... 不過我諗種條金屬通响轉動位可能會更理想,但我支都要搞就大工程,下次先啦...... 放心啦枝野淨重9磅半係小弟用彈弓砰勾住槍帶扣倒吊砰出泥
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

104^# 大中小發表於 19-4-2011 14:25 顯示全部帖子

槍身後部尾托連接組件改裝

由於marui既G3尾托連接組件前鎖pin位個比例跟實彈樣子有小小分別,見到功夫唔多,
又可以令枝野再像真D.所以進行左小小汁位工序

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


19-4-2011 14:25

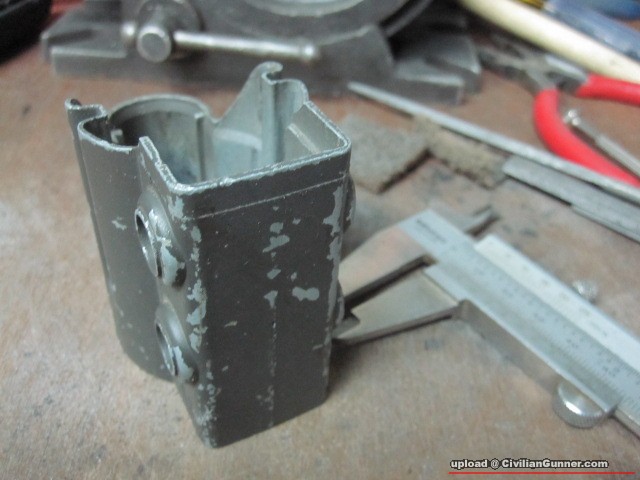

先計算要去除既尺吋,然後劃底線


19-4-2011 14:25

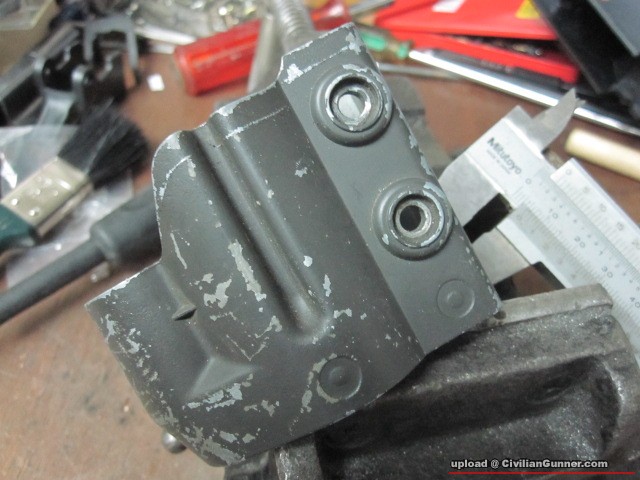

兩邊側身都要計算在內劃線


19-4-2011 14:25

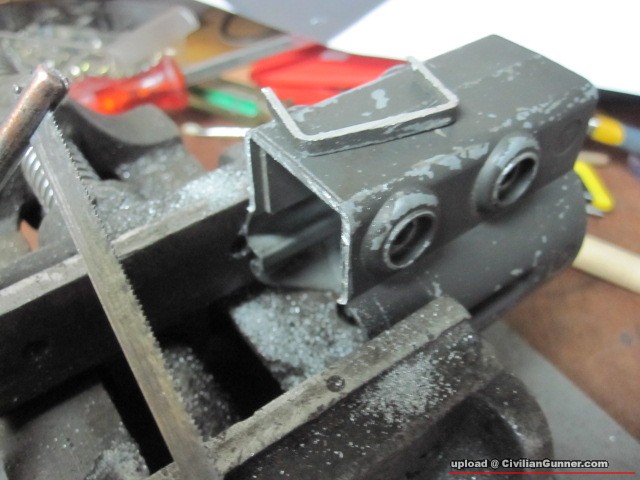

鋸出底部多餘既金屬


19-4-2011 14:25

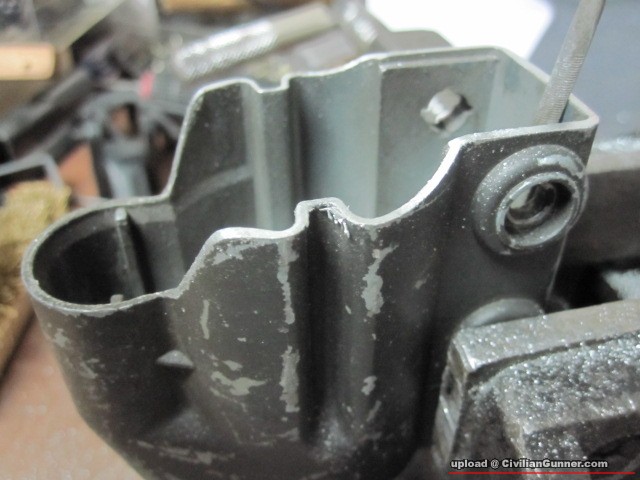

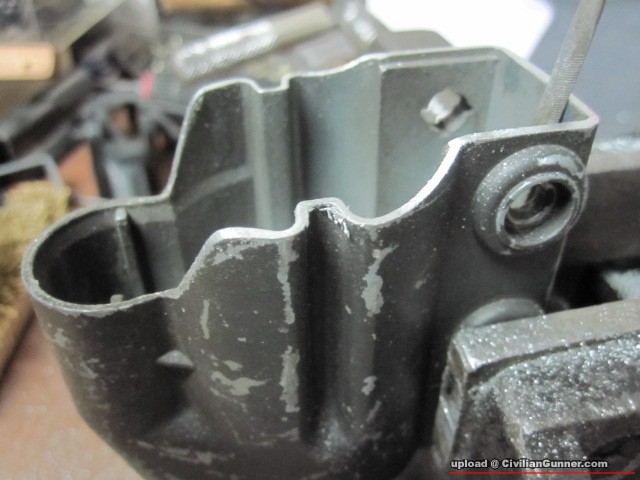

再汁走線上唔要既部份,並將所有需要既弧位汁至圓順


19-4-2011 14:25

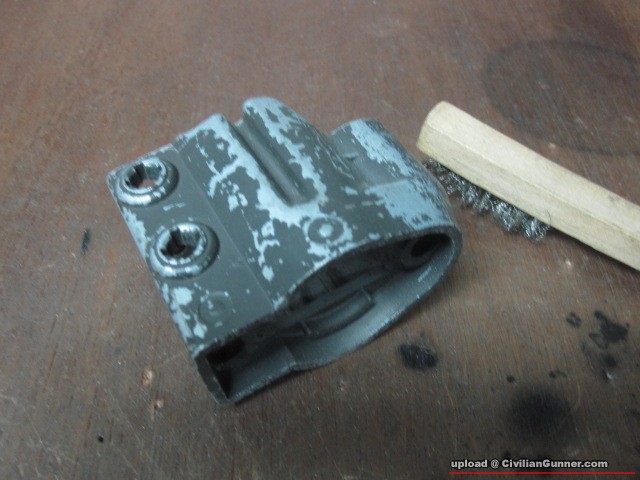

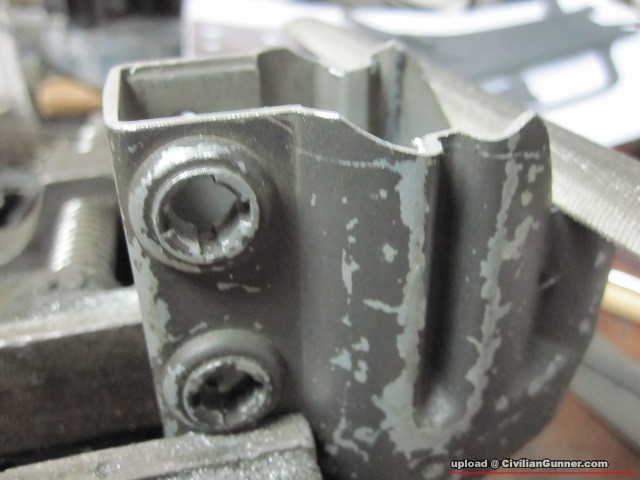

再用小銼刀推走內外所披鋒,以防割傷手指


19-4-2011 14:25

側面汁走廢及弧位料效果圖


19-4-2011 14:25

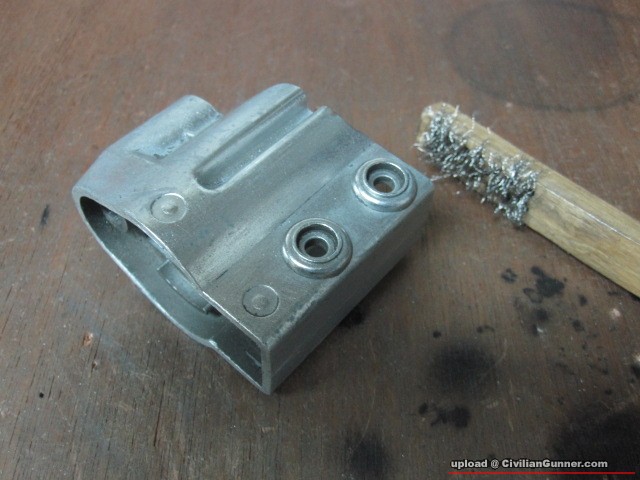

上金屬底油後上色


19-4-2011 14:25

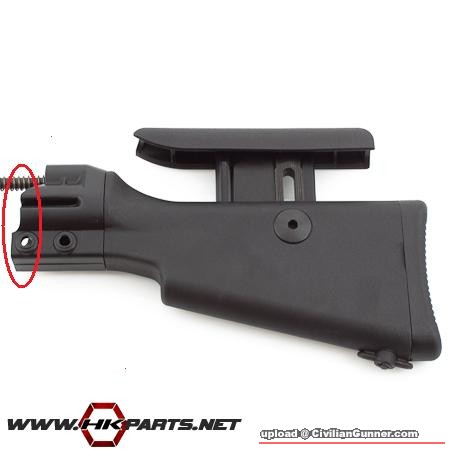

彷真鐵修改之H&K後拖托連接器零件圖

TOP
