篩彈板製作記
特發奇想: 調整hop up 後, hop up 凸點的下壓量能否保持, 是影響集彈性的其中一個 major factor
假設氣槍和 hop up system 已在 ideal 狀態, bb彈直徑的改變應該會影響到hop up凸點對bb彈施加的磨擦力, 繼而影響 point of impact
有卡尺或micrometer 的朋友可能也曾好奇常試量度過 bb彈的直徑, 同一顆bb彈, 不同位置的直徑
,雖然也未必一樣, 但篩選出過大, 或過小的 bb彈, 應該可以減低flyer 的情況吧
2j30m blog 提到桑田出品的篩彈板, 有5.96mm5.98mm 6mm款, 馬上便想到, 我也嘗試製作一下吧, 剛好作為熱身的project
尺寸方面: 礙於工具的限制, 製作50 mmx50mm 的板會方便些
材料: 原本想用鋁合金的, 買回來後發現材料太軟, 不論我調到怎樣的速度, 加工表面就是不平整, 像是過熱後, 鋁合金溶接在 cutting edge 上拖行一樣
因為不想走去老遠的地方買材料, 所以用了手上的 acrylic 膠板來製作
製作篩彈板前, 先製作好測量孔徑的 gauge rod
Gauge rod 上有四段, 分別是 5.93mm, 5.95mm, 5.97mm 和 5.99mm 的直徑
Gauge rod 的用法: 剛 boring 好一個孔, 放gauge rod進去, gauge rod卡在中間, 5.95mm段可以進去, 但 5.97段進不了, 這樣便可確定這孔的直徑是 5.96mm
製作過程:
鋸下來的膠板, 先 fly cut 一下四邊

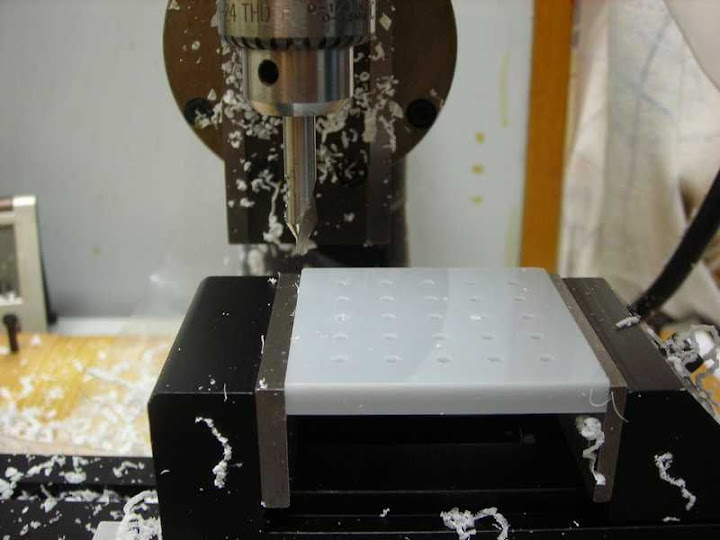

再 center drilling , 共 25個孔
再來 5.5mm drill through
最後, 亦是難度所在, 5.9x mm boring, 因為暫時只有這個篩彈板 project 需要在板材上加工出 非標準的孔, 所以我還不捨得買一套專用boring tools
我的解決方法是: 把一支 center drill 磨成 boring tool, 裝在標準的 drill chuck 上, 當然, self centering 的drill chuck不能和主軸同心, 而且 off center 的向和量都要慢慢找出來, 利用這個偏心, 用磨出來的boring tool 可以加工到 5.94mm 5.96mm和5.98mm 的孔 (當然找正確的位置需要時間和耐心)
完成後的樣子
日後有機會, 再在戶外測試一下, 篩選後的bb彈, 會否在集彈性上有明顯的改善吧!
