Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	106^# 大中小發表於 13-4-2011 12:37 只看該作者引用: 原帖由 faihk 於 13-4-2011 01:09 發表其實未一日未買都係15, 16, 不過我除左攞筆 & 槍之類ga條型物體都唔會太大力, 電個種有d個價又唔係太高, 方便我e種懶鬼~ thx~ & "飛機杯" 係咩就pm啦? 未做又未完成, 目前只係齊7~8成 ... 正
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	107^# 大中小發表於 13-4-2011 12:39 只看該作者引用: 原帖由 safety_tim2003 於 13-4-2011 01:33 發表一次看晒.....好勁AR師兄,一定要俾LIKE 感謝師兄賞面,多謝
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Vindicator

紅蓮

Rank: 23 准將

CGF太陽計畫成員

帖子: 10626
積分: 165113
Like: 0
來自: 愛與痛的邊緣
在線時間: 3079 小時
註冊時間: 19-4-2007

最高日紀念勛章榮譽會員勛章劫後餘生勛章2 Ranger Lead The Way! 高級榮譽會員勛章高級榮譽會員勛章2

108^# 大中小發表於 13-4-2011 13:19 只看該作者

引用:

原帖由 tango1997 於 13-4-2011 00:01 發表

有乜問題

引用:

原帖由 F22 於 13-4-2011 07:12 發表

PS:估唔到你係我同事喎,我都係九巴工程部(荔夜),支槍原主人都係九巴(KOC).......世界眞細少呀.........

因為F22兄都係做九巴，我唔知你地大家識唔識

[ 本帖最後由 Vindicator 於 13-4-2011 13:20 編輯 ]

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

109^# 大中小發表於 13-4-2011 13:45 只看該作者

引用:

原帖由 ayaka 於 13-4-2011 11:55 發表
電卡都係比多D買把日本既好D....大陸牌子好快壞

可能小弟係個守舊既人,如果有得選擇既,我都會選用傳统既機械式卡尺

個人想法

電子尺缺點:........會受當時温度,电池電量,量度力度,實淨程度,機件故障等因素.............而影响準繩度!

傳統尺缺點:........難睇(對線位)由其年紀大既朋友(眼力問題),要明白尺既設計原理或經認識既人講解,先睇得個讀數明白

要買機械式卡尺既朋友選購時候要注意,因為據小弟所知卡尺都有好幾款讀數,如公制精度(由0.02mm至0.05mm)都有,英制亦分(1/128吋或1/1000吋)精度,視乎自己度乜野多

英制1/128制式係度一英吋=8分之類既野..........例如普通有公英制既拉尺

英制1/1000制式,即千份之一吋=一個絲為單位為單位...........例如度彈頭...點22口徑即千份之220吋.點38口徑即千份之380吋,點45口徑等如千份之450吋....等等如此類推

如上述資料有錯誤,煩請各位師兄更正,Thank you

TOP

faihk 少將社畜帖子 15779 積分 259797 Like 2 在線時間 5507 小時註冊時間 22-1-2010 個人空間發短消息加為好友當前離線	110^# 大中小發表於 13-4-2011 14:07 只看該作者回覆 109# 的帖子真係要再thx師兄! 細佬我用唔會多, 對眼就真係我都唔知佢想點, 不過有時 (係有時啦!) 要求d野起上黎會攪到連自己都頂唔順咁煩! size, 長度 & 硬度之類要求有時真係煩煩地. 如果百幾銀有把, 用到2~3年又唔會話有去到+-0.05mm以上, 其實都ok!
UID 11256 精華 1 威望 24724 金錢 23537 犯規 0 閱讀權限 100 最後登錄 6-9-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	111^# 大中小發表於 13-4-2011 14:49 只看該作者引用: 原帖由 faihk 於 13-4-2011 14:07 發表真係要再thx師兄! 細佬我用唔會多, 對眼就真係我都唔知佢想點, 不過有時 (係有時啦!) 要求d野起上黎會攪到連自己都頂唔順咁煩! size, 長度 & 硬度之類要求有時真係煩煩地. 如果百幾銀 ... ok
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

wayne852003 准士官帖子 47 積分 2501 Like 0 在線時間 366 小時註冊時間 20-3-2011 個人空間發短消息加為好友當前離線	112^# 大中小發表於 13-4-2011 15:32 只看該作者神人呀 ~~~
UID 14950 精華 0 威望 70 金錢 60 犯規 0 閱讀權限 20 最後登錄 11-1-2014 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

113^# 大中小發表於 13-4-2011 22:09 只看該作者

引用:

原帖由 F22 於 13-4-2011 07:12 發表

你搞到我想重新做過隻........... 反正都未整好.........
tango師傅我有野想請教吓你我見你熔亞鉛熔得咁開心我又想膽粗粗試吓,都係熔番馬記亞鉛件,熔之前使唔使省走面頭啲黑色呢? ...

F22師兄,如果有黑皮就先除去或沙纸磨走,唔磨亦得,不過煲鉛個陣會大煙D,我就用原色如單發鉤或馬記頂齒,溶完重多條pin用

溶左之後好似液態個陣就搵個微鉗攪下佢,D沉澱物同浮渣夾走...........淨番就係白啞鉛,其實個post有提過,請再三參閱

PS:sorry F22.........小弟估唔到老吹都中...我唔係KGB(KMB).....其實我係MTR.........青衣(OCC).....

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

114^# 大中小發表於 13-4-2011 22:25 只看該作者

MSG 90 下身手柄側身假補強位制作

由於無$買下身,唯有靠就黐

此制作純為小弟無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


13-4-2011 22:25

先用薄PVC膠板開料


13-4-2011 22:25

黐埋雙面膠紙一齊銼(岩就一齊岩,錯就一齊錯)


13-4-2011 22:25

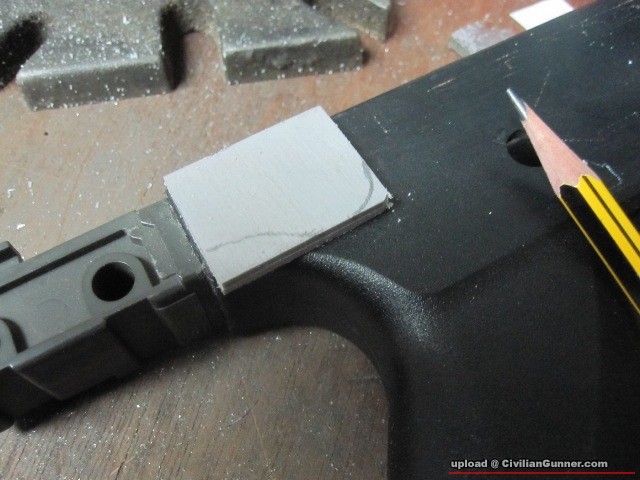

劃線預定去除既部份


13-4-2011 22:25

汁完一拼之下弧度唔夠(小弟習慣預多唔預少,必要時有得再汁)


13-4-2011 22:25

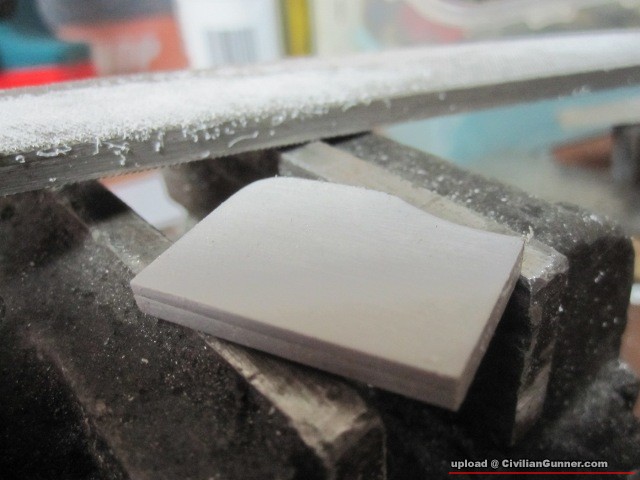

將兩塊平面都汁至約1mm厚度


13-4-2011 22:25

弧位及厚薄都汁好就試位


13-4-2011 22:25

黐膠水前緊記要將槍身表面都磨走小許,另膠水緊密接合


13-4-2011 22:25

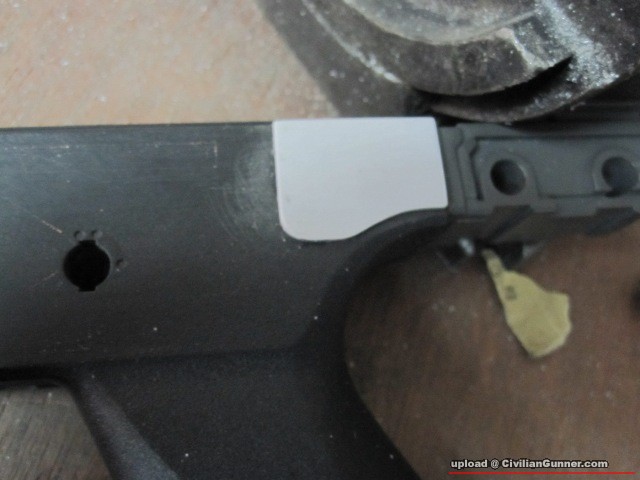

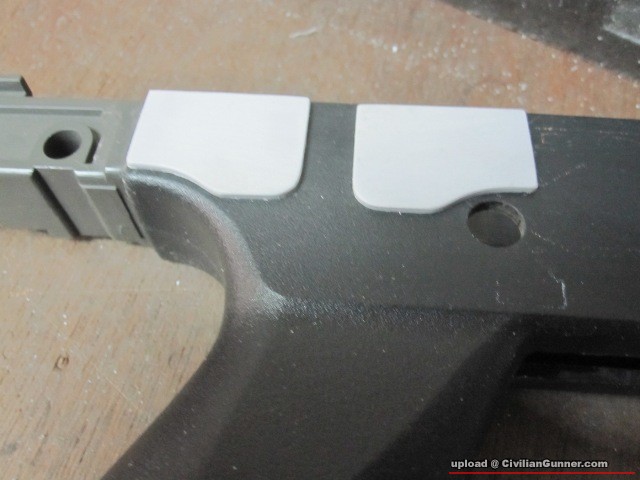

固定後之寫真


13-4-2011 22:25

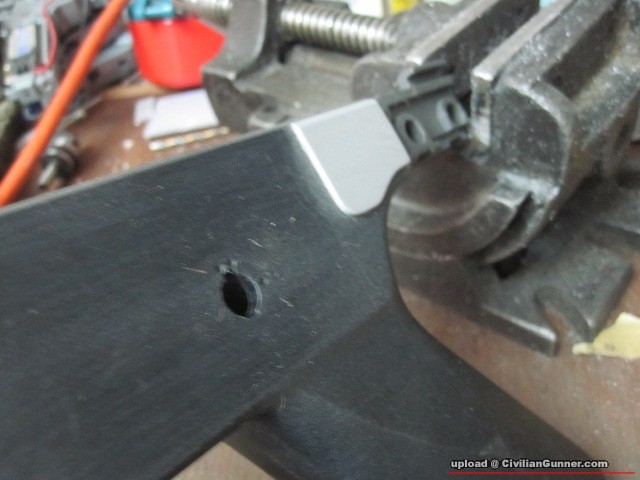

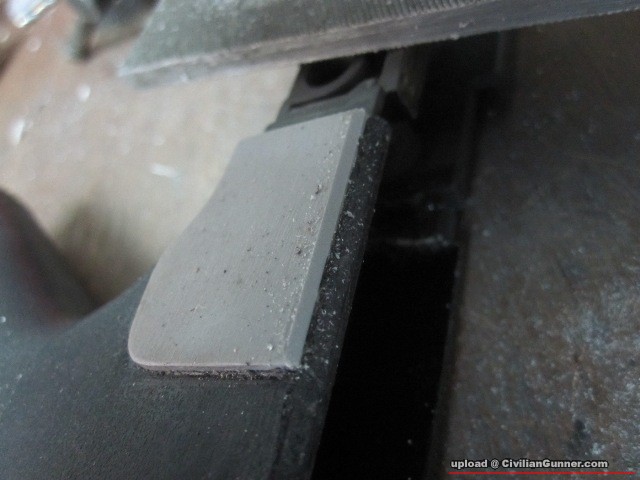

補強片頂要汁番小小斜(左)


13-4-2011 22:25

補強片頂要汁番小小斜(右)


13-4-2011 22:25

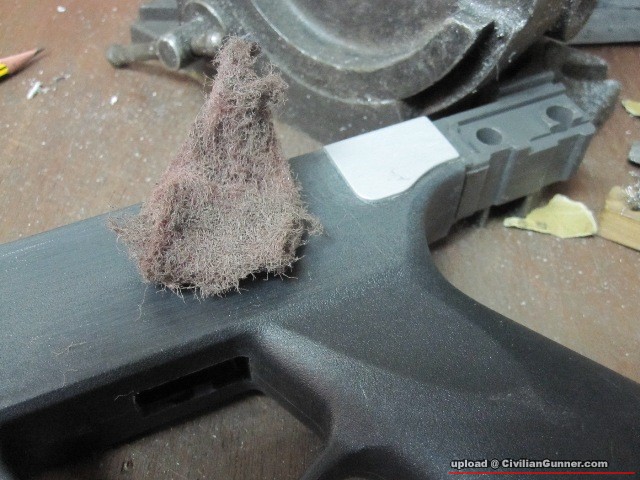

用打磨布再將整体表面邊位打磨至兩件野溶為一體


13-4-2011 22:25

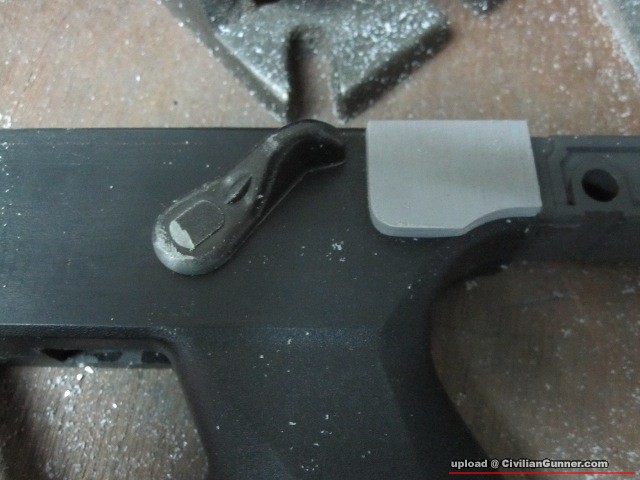

完成後之狀態

TOP

6呎4 H&K 307 特級士官長帖子 471 積分 10576 Like 0 來自加拿大在線時間 357 小時註冊時間 10-1-2007 個人空間發短消息加為好友當前離線	115^# 大中小發表於 13-4-2011 22:46 只看該作者師兄,您真係有心機!!
UID 123 精華 0 威望 1364 金錢 1344 犯規 0 閱讀權限 40 最後登錄 5-11-2016 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

116^# 大中小發表於 13-4-2011 22:54 只看該作者

左右選擇掣制作 part 1

之前想用mp5既選擇掣改裝..........但放棄左,都係用番G3個組掣改裝 .......個人懶咗

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


13-4-2011 22:54

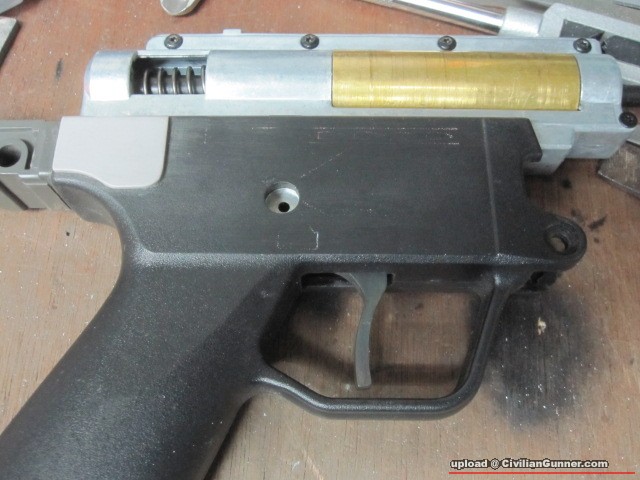

右槍身試位


13-4-2011 22:54

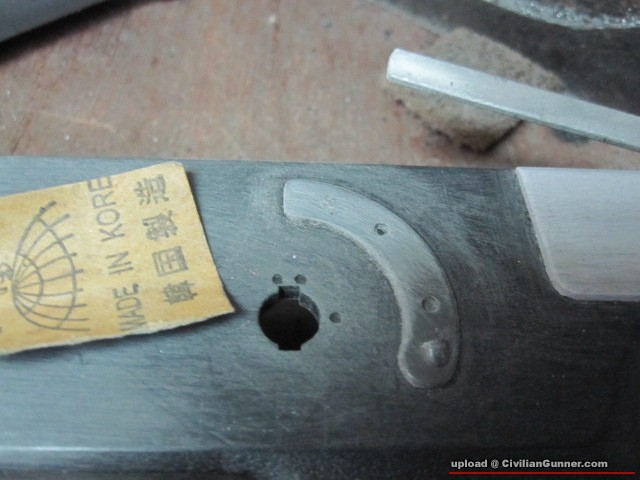

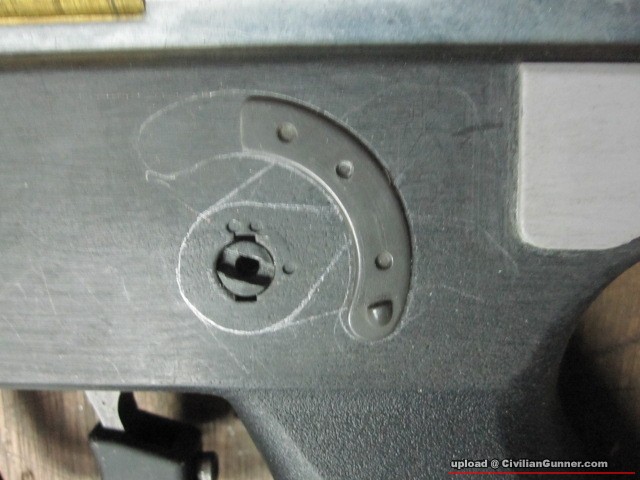

左槍選擇片劃線定位,定好位鑽lock掣窿


13-4-2011 22:54

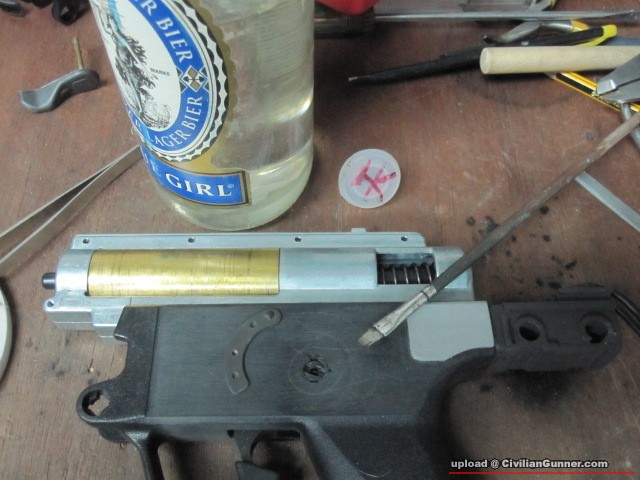

今次乜膠都唔用,用天拿水痴,因為怕太多胶水漬


13-4-2011 22:54

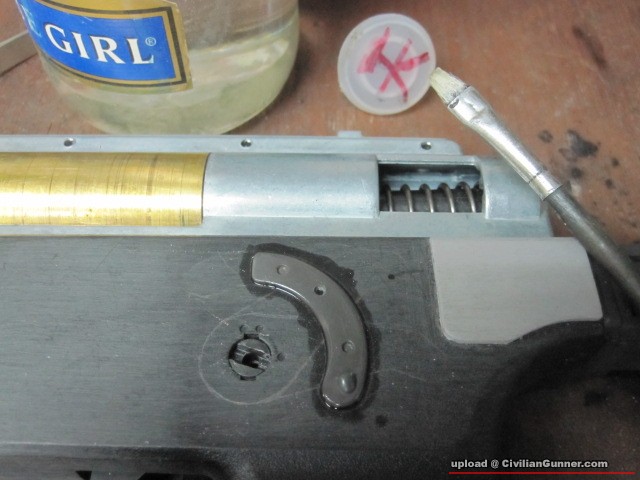

先用油筆你槍身劃線鵝媚月內位置油上天拿水將ABS膠表層溶解,痴好後在外點多兩筆,另天拿水走暈


13-4-2011 22:54

然後將選擇片放好,天拿水好處係快乾,實淨,好打磨


13-4-2011 22:54

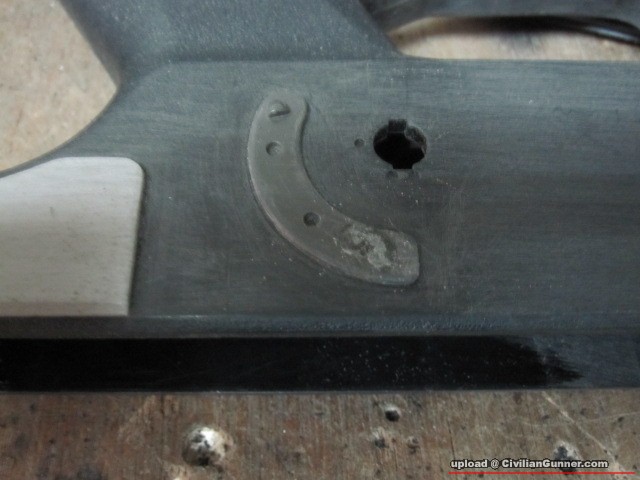

填番多餘既窿


13-4-2011 22:54

汁番平佢


13-4-2011 22:54

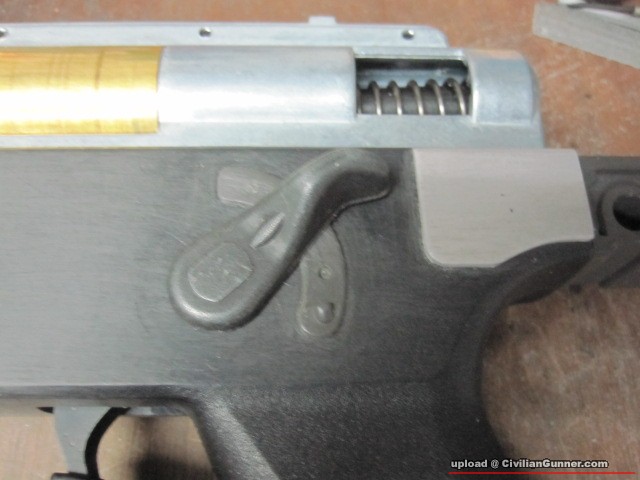

放掣試位.....ok

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	117^# 大中小發表於 13-4-2011 22:57 只看該作者引用: 原帖由 6呎4 於 13-4-2011 22:46 發表師兄,您真係有心機!! 多謝師兄支持不過都係模型玩具仿真槍 [ 本帖最後由 tango1997* 於 13-4-2011 22:59 編輯* ]
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

118^# 大中小發表於 13-4-2011 23:18 只看該作者

MSG90...........之............鏡橋硬膠模型製作篇...........part 1

條橋造法有兩個形式(真橋應該有六款)但都係由底座基礎演變出泥,
1...............................六吋骨
2...............................25mm平底圓鏡碼

小弟選擇1既造法

係此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 13-4-2011 23:24 編輯 ]

附件


13-4-2011 23:18

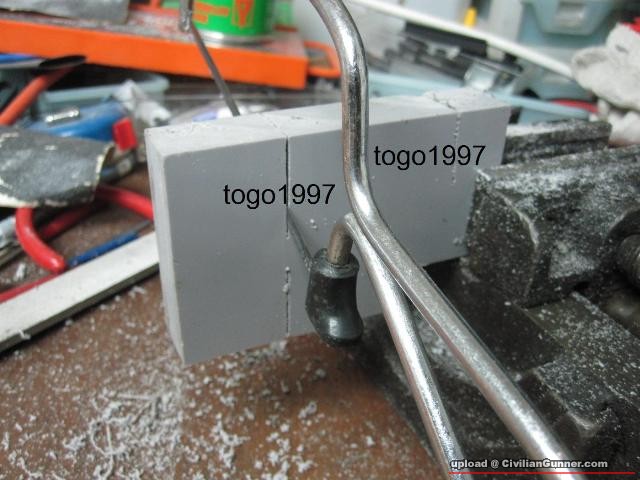

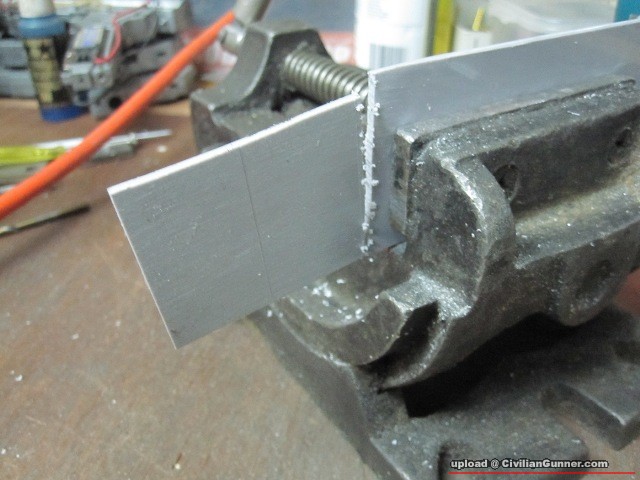

開料



13-4-2011 23:18

痴死佢



13-4-2011 23:18

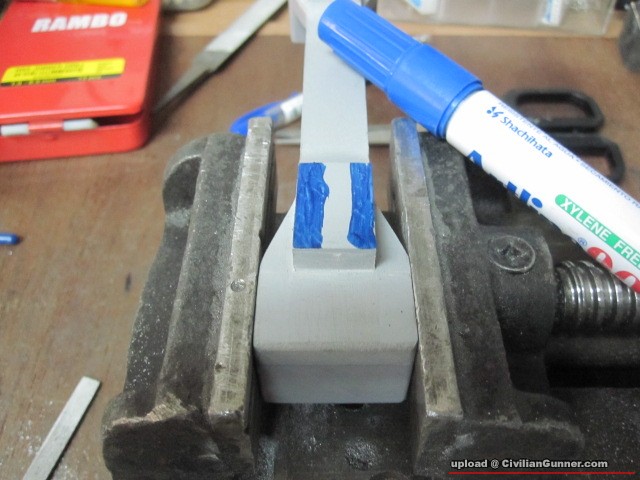

劃線



13-4-2011 23:18

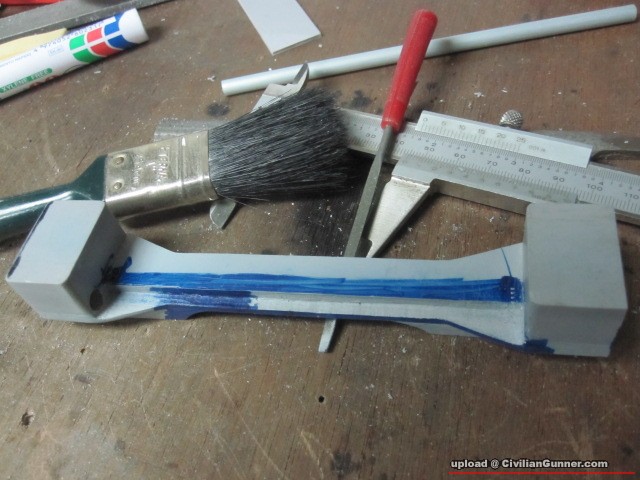

用銼去除唔要既材料



13-4-2011 23:18

從m4ris前托切出三條6吋骨,所以大家睇到條骨灣灣地


13-4-2011 23:18

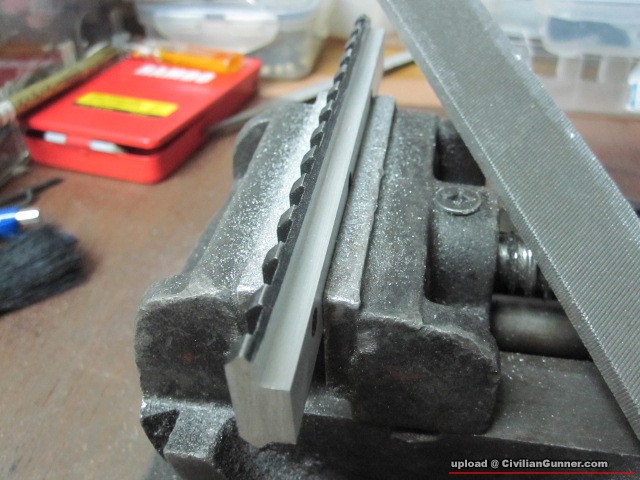

汁低一邊


13-4-2011 23:18

汁埋另一遥


13-4-2011 23:18

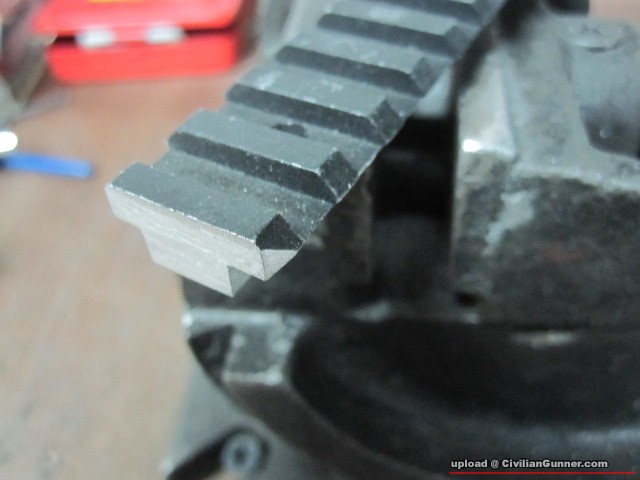

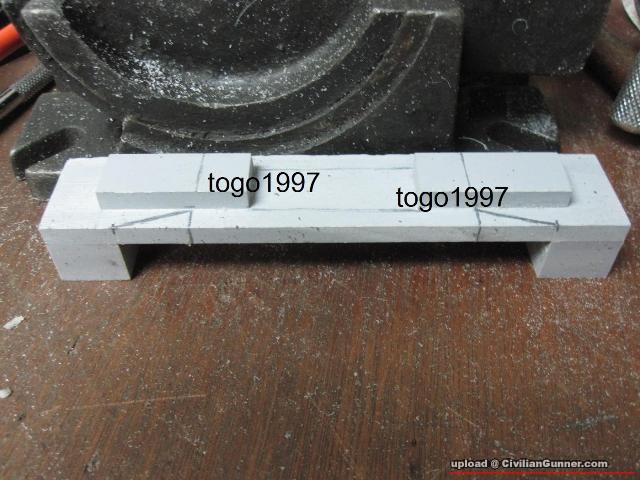

汁埋頭尾角,費事割傷手


13-4-2011 23:18

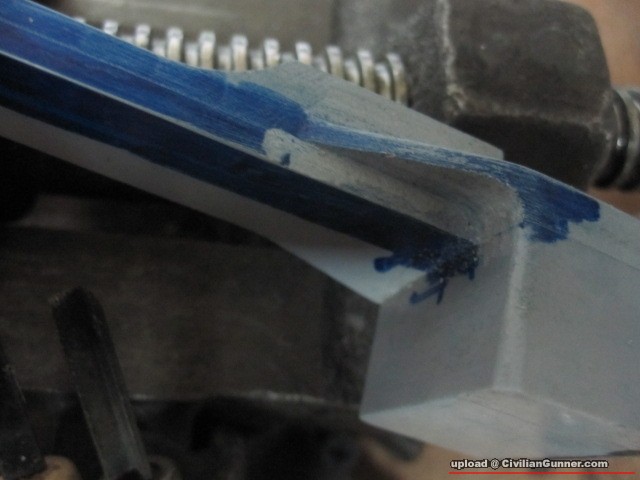

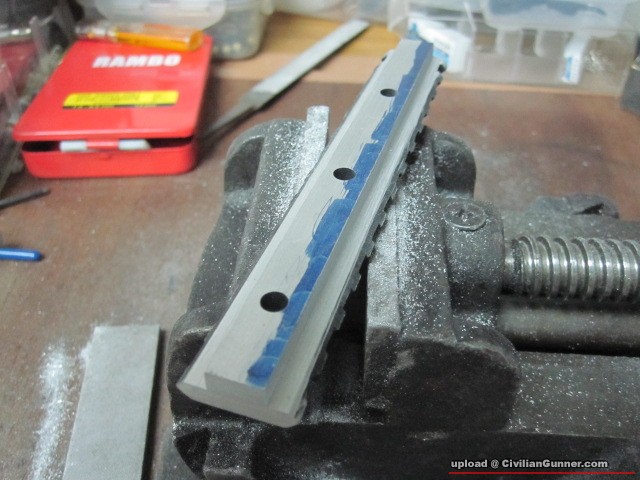

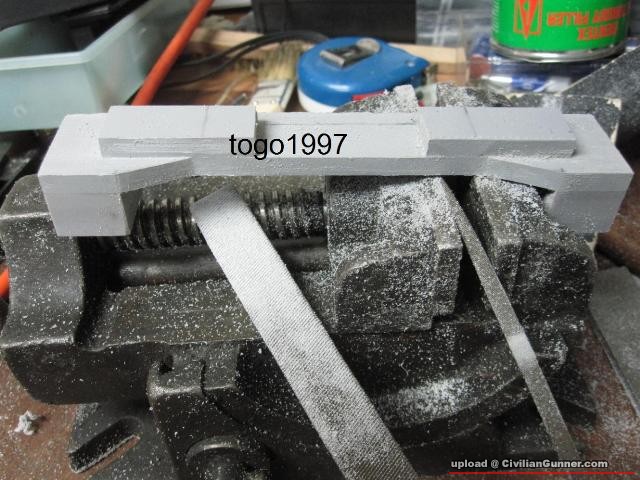

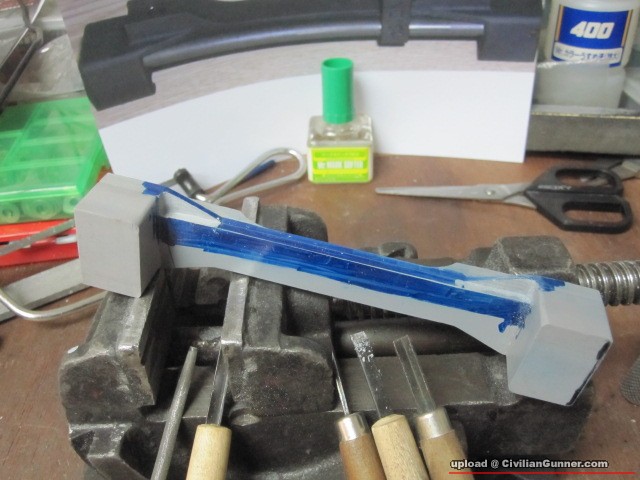

劃線銼坑


13-4-2011 23:18

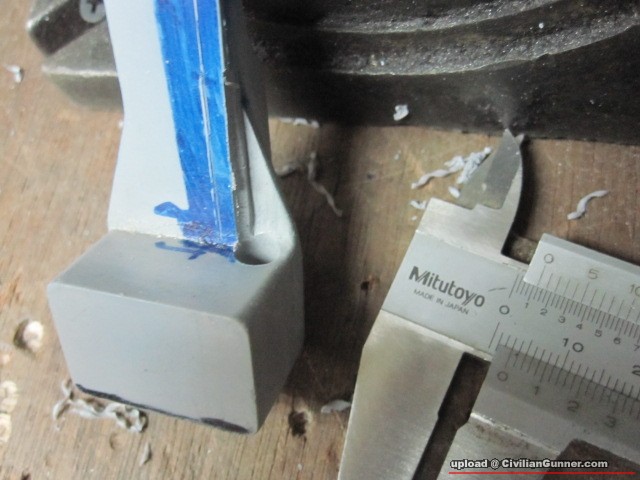

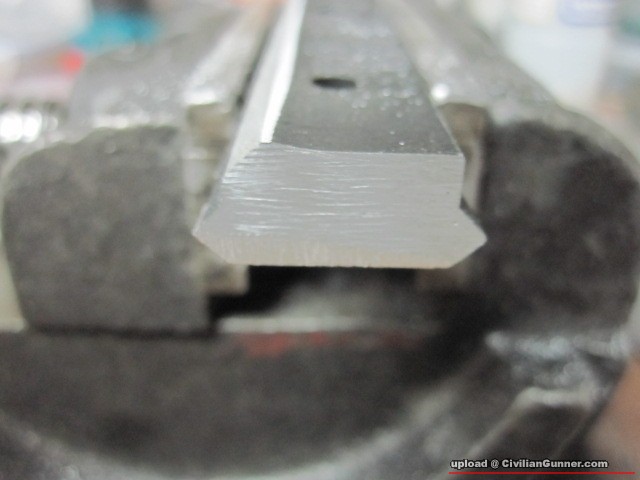

坑.............兩邊都要,造埋橋內兩個大弧位

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

119^# 大中小發表於 14-4-2011 00:01 只看該作者

MSG90...........之............鏡橋硬膠模型製作篇...........part 2

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


14-4-2011 00:01

比小弟係自己個氣槍墳場搵番條廿幾年前既JAC入彈條


14-4-2011 00:01

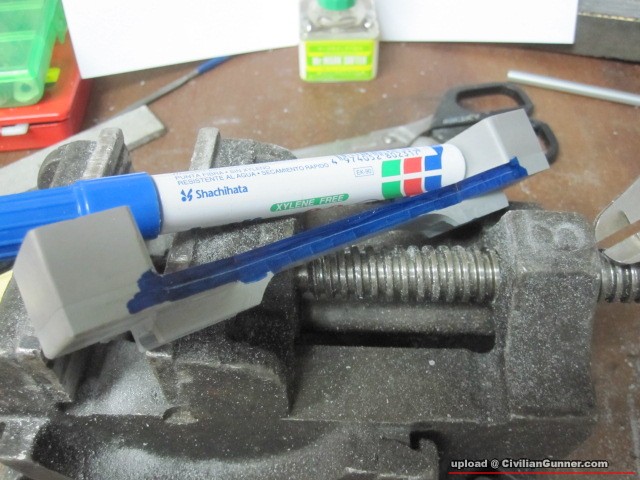

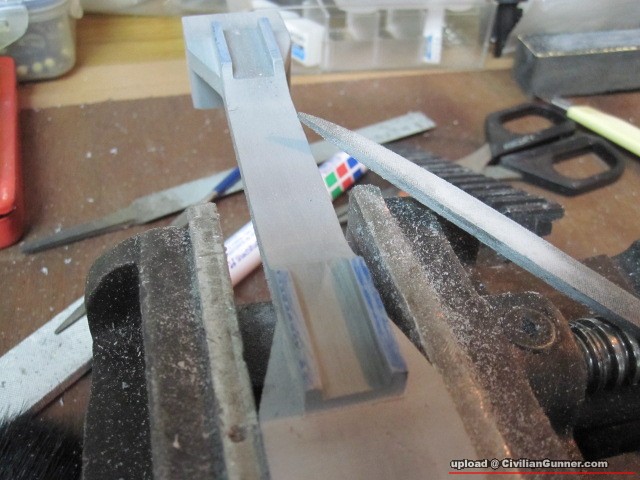

劃線剷走多餘料


14-4-2011 00:01

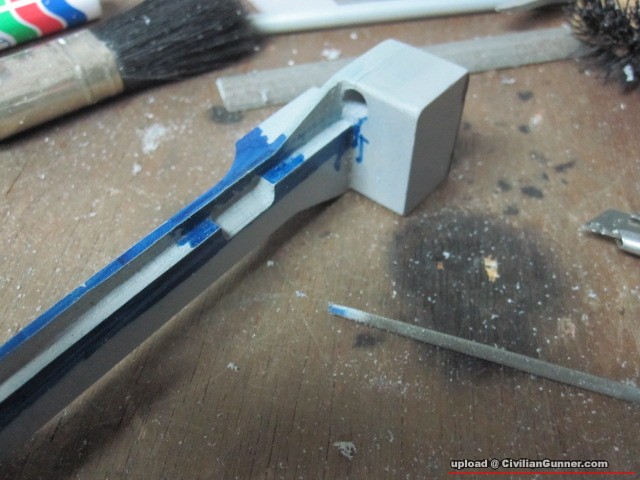

先刁好內陰角


14-4-2011 00:01

內陰角特寫


14-4-2011 00:01

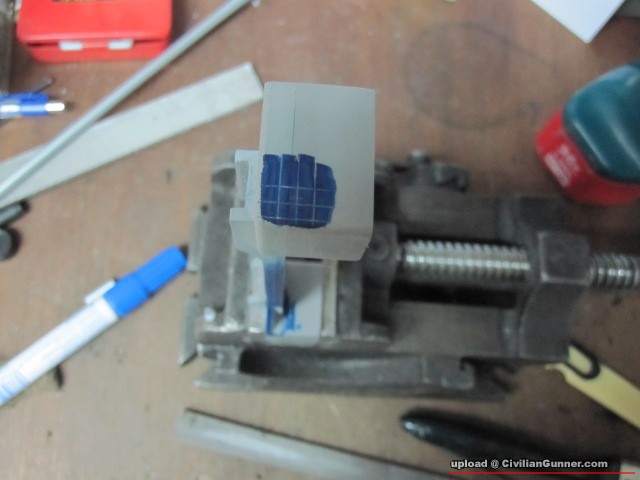

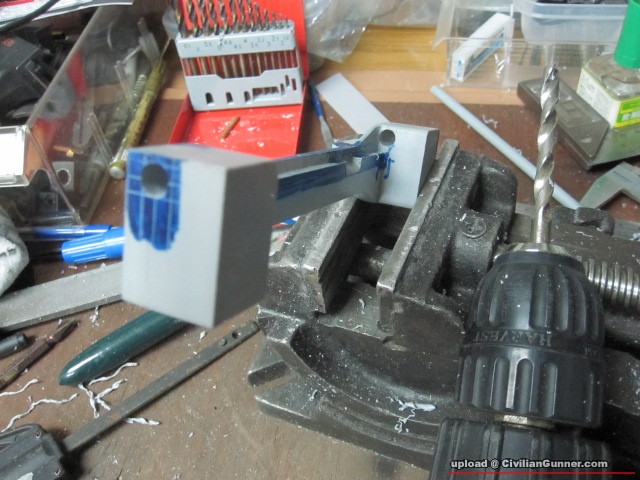

MARK位鑽窿


14-4-2011 00:01

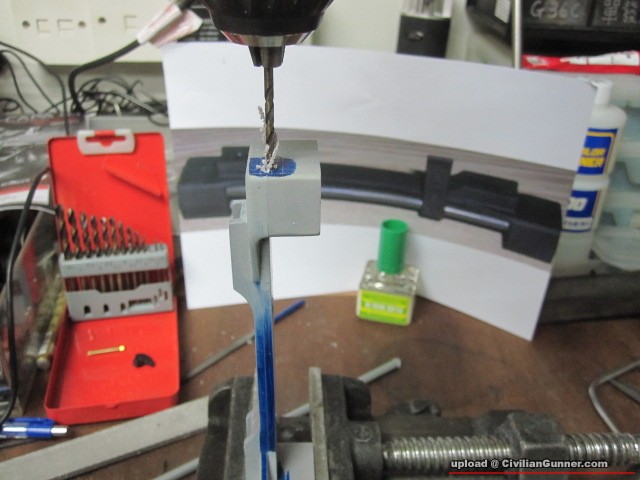

穿左


14-4-2011 00:01

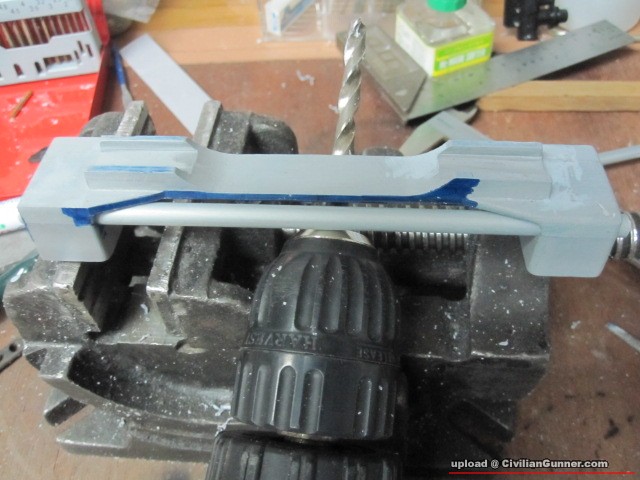

入彈條試位


14-4-2011 00:01

鑽埋另一邊


14-4-2011 00:01

挖走橋底位避圓柱


14-4-2011 00:01

刁走凹位用泥藏假鏡橋掣


14-4-2011 00:01

外觀暫如下


14-4-2011 00:01

入柱試位..........又過一關

TOP
