窮鬼垃圾版 D.I.Y. MSG90 制作實錄

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

1^# 大中小發表於 11-4-2011 13:46 顯示全部帖子

窮鬼垃圾版 D.I.Y. MSG90 制作實錄

睇左咁多年,左度右度,卒之買左枝PSG-1番泥閹左佢,希望今劑DIY到枝MSG90啦

由於改動煩覆,每張照片會有文字聚述

因小弟窮鬼,未能買到msg90之改裝件,所以唯有乜鬼都DIY,

如照片或制作過程另大家不安,敬請pm小弟除去照片,謝謝

不定期更新制作過程

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 26-6-2011 06:03 編輯 ]

附件


11-4-2011 13:46

閹割前留影



11-4-2011 13:46

閹割前留影



11-4-2011 13:46

閹割前留影



11-4-2011 13:46

開始分屍



11-4-2011 13:46

開始分屍



11-4-2011 13:46

大肢解



11-4-2011 13:46

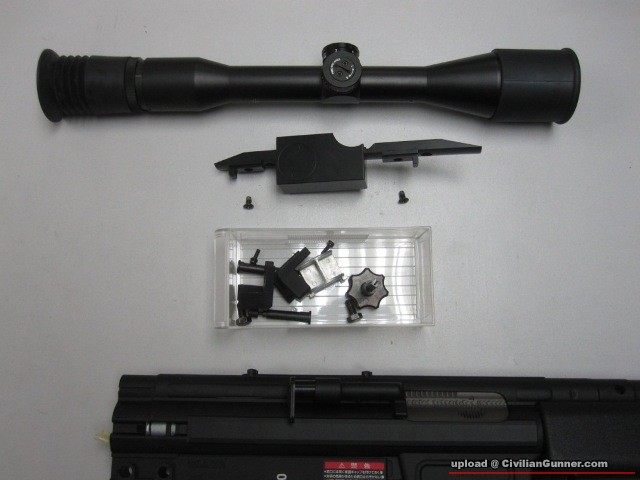

瞄具肢解



11-4-2011 13:46

下莊碎屍



11-4-2011 13:46

blow片分屍



11-4-2011 13:46

正式閹割



11-4-2011 13:46

由於msg90有下莊鎖pin位,所以要銼平(上面為G3上身,下為psg1上身)



11-4-2011 13:46

上身頂骨要磨平螺絲位


本帖最近評分記錄

gtoray 金錢 +30 精品文章 24-6-2011 21:35
gtoray 威望 +30 精品文章 24-6-2011 21:35

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

2^# 大中小發表於 11-4-2011 13:57 顯示全部帖子

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


11-4-2011 13:57

磨平後補上原子灰



11-4-2011 13:57

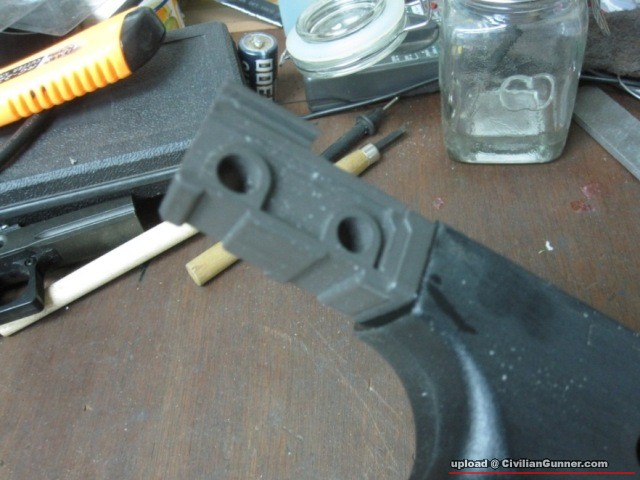

馬記MP5下身切除後鎖pin位



11-4-2011 13:57

MP5下身後部磨平



11-4-2011 13:57

馬記G3切唋除後鎖pin位



11-4-2011 13:57

汁到配合平面



11-4-2011 13:57

再用ABS耐衝擊膠專用接合劑接合



11-4-2011 13:57

接合後效果理想,唔易爛,但兩個平面要好配合



11-4-2011 13:57

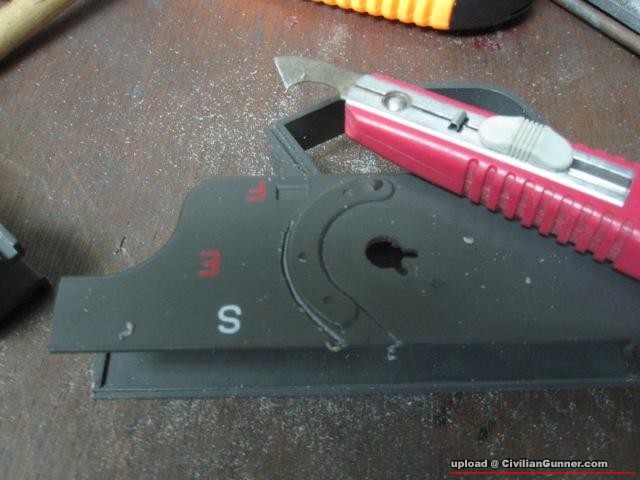

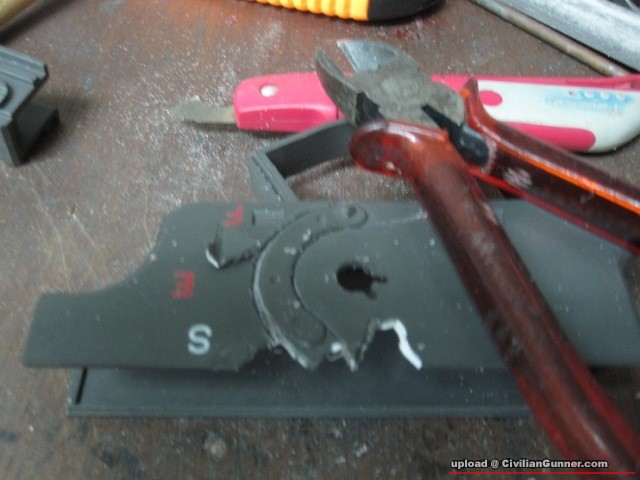

G3下身選擇組切除



11-4-2011 13:57

要界深D先切,費事切出泥果陣整裂原件



11-4-2011 13:57

界完再汁邊皮



11-4-2011 13:57

將整件野磨至約1mm左右



11-4-2011 13:57

未痴死,裝波箱事再痴


TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

3^# 大中小發表於 11-4-2011 14:20 顯示全部帖子

個psg1身同g3系既身分別唔係太大

只需要改動幾個位就可以將馬記2代波箱原全配合(裝回G3系下身)

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


11-4-2011 14:20

上身要磨平加上裡面補灰強化再鑽窿,比退匣掣絲筒同



11-4-2011 14:20

上身內籠彈弓pin位旁邊既波箱定位要cut平中間小小膠就ok



11-4-2011 14:20

cut走後能放入2號波箱試位.ok



11-4-2011 14:20

彈匣掣對上管位要銼走,用呢放2號波箱既電組位外殼



11-4-2011 14:20

銼完放入試位..............ok



11-4-2011 14:20

護弓前加退匣掣要鑽窿,先鑽細窿再鑽大窿會準好多



11-4-2011 14:20

鑽好後裝上絲筒



11-4-2011 14:20

再裝配退匣掣及下身同g3鎖pin試位............ok



11-4-2011 14:20

連波箱装好後寫真


TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

4^# 大中小發表於 11-4-2011 14:55 顯示全部帖子

槍身右邊選擇摯制作 part 1

此粗糙制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


11-4-2011 14:55

覆制右邊選擇製,枝野小弟自己玩,所以選用PVC膠去做



11-4-2011 14:55

栽好所需尺寸



11-4-2011 14:55

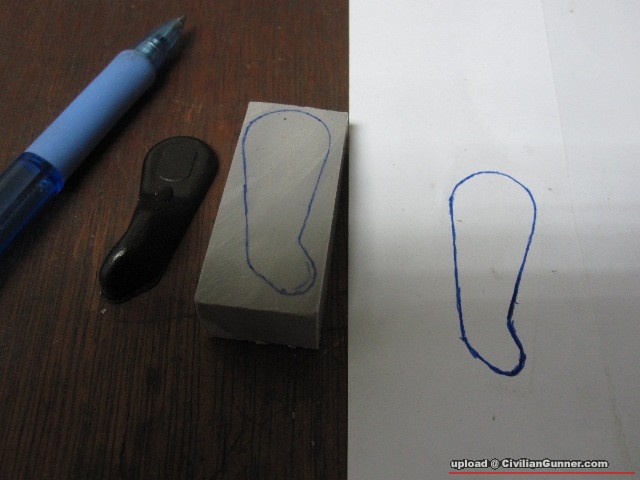

再畫上紙樣



11-4-2011 14:55

除去粗皮



11-4-2011 14:55

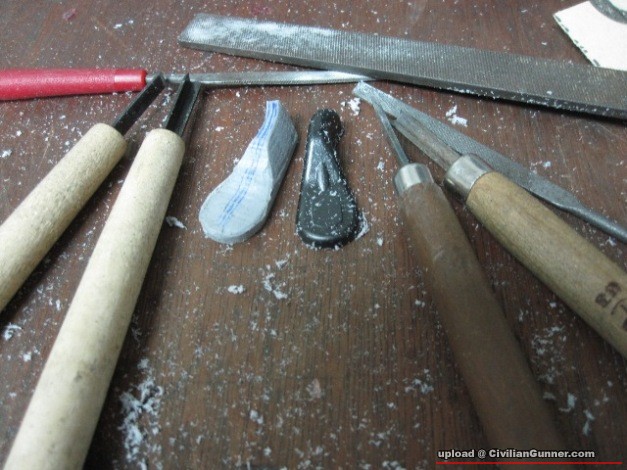

對等鍛做



11-4-2011 14:55

去除多餘部份



11-4-2011 14:55

慢慢成型



11-4-2011 14:55

刻邊位側再磨,另中間凸起(紅線部份)



11-4-2011 14:55

留掣後邊皮位



11-4-2011 14:55

打磨後效果



11-4-2011 14:55

側視打磨後效果



11-4-2011 14:55

預備刁坑



11-4-2011 14:55

右身選擇掣初型完成


TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	5^# 大中小發表於 11-4-2011 15:09 顯示全部帖子引用: 原帖由 herrick-chang 於 11-4-2011 14:40 發表好強多謝師兄
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	6^# 大中小發表於 11-4-2011 15:14 顯示全部帖子引用: 原帖由亞爾多於 11-4-2011 15:03 發表強得太過份了吧師兄諗住用黎觀賞用定落場用架? 多謝師兄當然會落場用下,搖頭及鏡橋部份都問題不大,解決左,除非掉落地 [ 本帖最後由 tango1997 於 11-4-2011 15:16 編輯 ]
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

7^# 大中小發表於 11-4-2011 15:46 顯示全部帖子

可調教式msg90尾托制作 part 1

由於無錢買尾托,為有自己做

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


11-4-2011 15:46

汁平槍帶扣凸起既部份



11-4-2011 15:46

仿照金屬底蓋做一塊pvc膠片托底補強



11-4-2011 15:46

汁好後用泥托底做外側補灰托板



11-4-2011 15:46

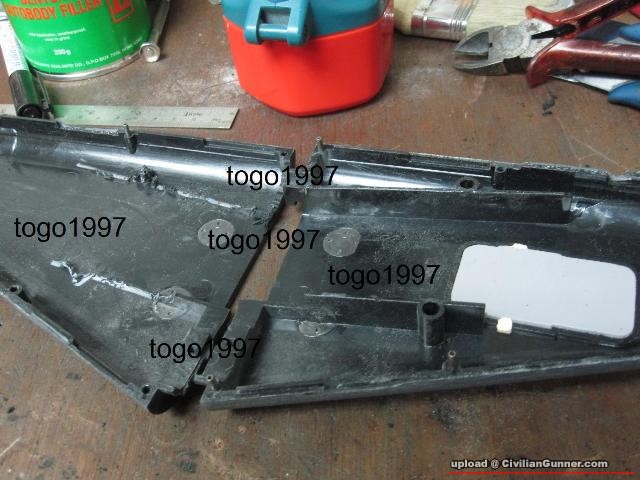

所有凹下既地方用原子灰填好



11-4-2011 15:46

汁平(實彈穿尾既卸力膠)鎖pin位



11-4-2011 15:46

尾托膠鎖pin位汁好後之特寫



11-4-2011 15:46

槍帶扣既部份都汁平左,發覺marui個尾托個模都唔係好平,由留低既原子灰痕跡可以見到



11-4-2011 15:46

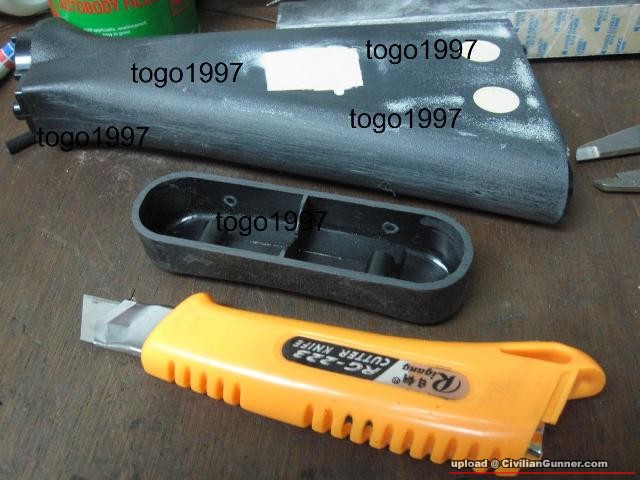

將G3sg1既電池蓋裁好合適既尺寸



11-4-2011 15:46

然後分屍



11-4-2011 15:46

只係要番最尾既部份



11-4-2011 15:46

然後銼平至配合尾托既平面


TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

8^# 大中小發表於 11-4-2011 16:21 顯示全部帖子

可調教式msg90尾托制作 part2

由於無錢買尾托,為有自己做

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 11-4-2011 16:49 編輯 ]

附件


11-4-2011 16:21

搵左兩粒LCD電視機背掛墙背架扣



11-4-2011 16:21

將唔要既部份鋸走



11-4-2011 16:21

再銼至需要既圓卜面及用刁刻刀刁坑



11-4-2011 16:21

然後再DUP螺絲牙



11-4-2011 16:21

表面完成,刁咗外圍坑個邊dup完牙再過大一D直徑鑽咀用泥收口



11-4-2011 16:21

配含電批再銼至合適既內徑



11-4-2011 16:21

先剷走多既內骨將佢磨平



11-4-2011 16:21

內籠磨平後之狀態



11-4-2011 16:21

左右夾柄都磨平



11-4-2011 16:21

鑽鎖掣定位窿



11-4-2011 16:21

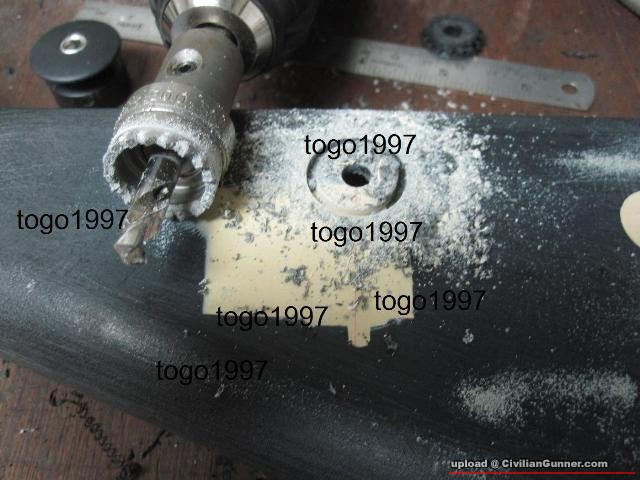

(右身)用冷梭鑽窿



11-4-2011 16:21

鑽通左



11-4-2011 16:21

(左身槍帶扣個邊)同樣用冷梭鑽窿



11-4-2011 16:21

又鑽通左....不過有原子灰要小心D鑽


本帖最近評分記錄

gtoray 威望 +30 原創內容 12-4-2011 14:17
gtoray 金錢 +30 原創內容 12-4-2011 14:17

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	9^# 大中小發表於 11-4-2011 16:26 顯示全部帖子引用: 原帖由亞爾多於 11-4-2011 16:13 發表師兄如果想防盜圖既話有人教我用依招好好多 thank you sir 個水印好正呀不過小弟唔識整,加上我係電腦痴(白個隻) 求教,小弟好受教架多謝師兄 [ 本帖最後由 tango1997 於 11-4-2011 16:28 編輯 ]
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	10^# 大中小發表於 11-4-2011 16:48 顯示全部帖子引用: 原帖由亞爾多於 11-4-2011 16:33 發表 photoshop 左邊有文字工具用白色字指住layer右鍵點陣化左邊有魔術棒工具選取文字濾鏡>風格化>浮雕(選項你喜歡啦) 再set文字果個layer既透明度需要既可以copy layer再搬位 Thank you sir 多謝師兄教導
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

11^# 大中小發表於 11-4-2011 17:30 顯示全部帖子

引用:

原帖由 faihk 於 11-4-2011 16:58 發表
請問師兄d pvc膠係唔係系鴨記買嫁? 請問用佢黎做ga野強到如何呢? 咩價位? thx

pvc膠板在新填地街分別有三間地鋪做啞架力胶片批發,個度有PVC碎料買
詳細地址小弟唔係好記得sorry

,

小弟自己去買碎料(pvc板2mm厚或20mm厚碎料)都唔會過30皮,好經濟

(所以個標題係窮鬼垃圾版 D.I.Y.)
至於PVC既強度,
小弟舉個例子,
一條20mmPVC日本制造灰胶喉,佢約莫何以頂到150磅以下水壓而唔爆喉(各大五金鋪有售,20mm十元八塊一呎有多,視乎你須要既直徑,通常係用係咸水供水喉)
用泥做玩具槍配件,小弟覺得好扎實

缺點係比ABS膠重身

[ 本帖最後由 tango1997 於 11-4-2011 17:35 編輯 ]

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

12^# 大中小發表於 11-4-2011 18:11 顯示全部帖子

可調教式msg90尾托制作 part 3

由於無錢買尾托,為有自己做

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 11-4-2011 18:21 編輯 ]

附件


11-4-2011 18:11

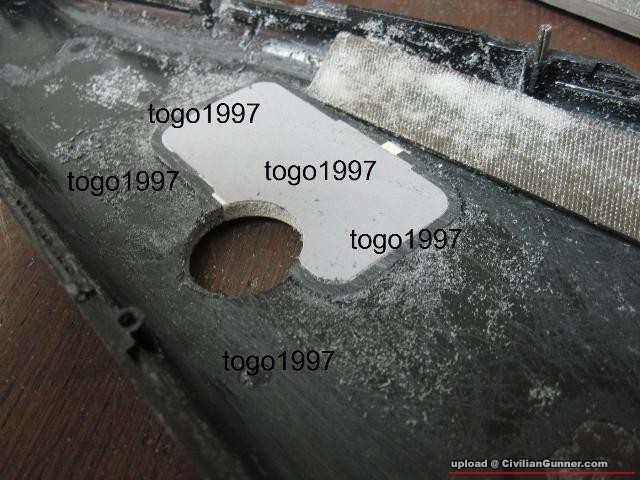

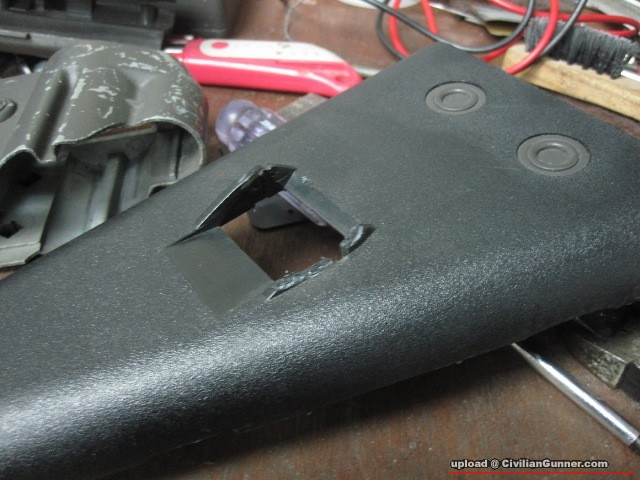

將之前托底補強既pvc膠板及內籠凸起之部份,鑽窿後磨平唔要



11-4-2011 18:11

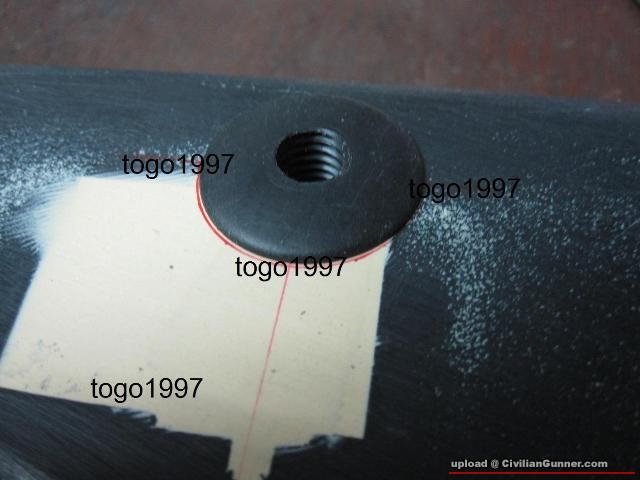

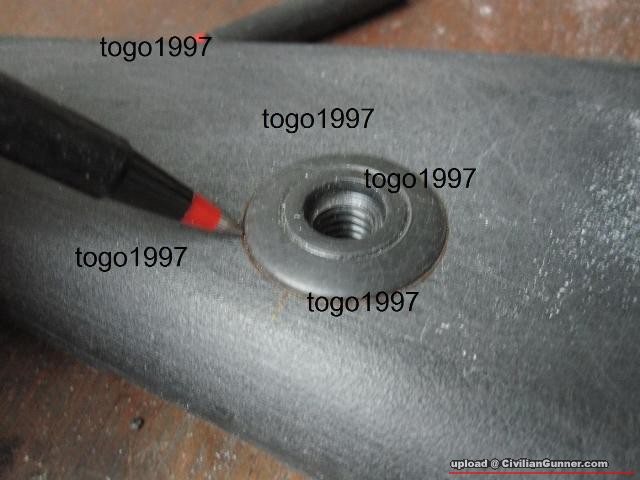

放入制作好既調教掣畫線汁位



11-4-2011 18:11

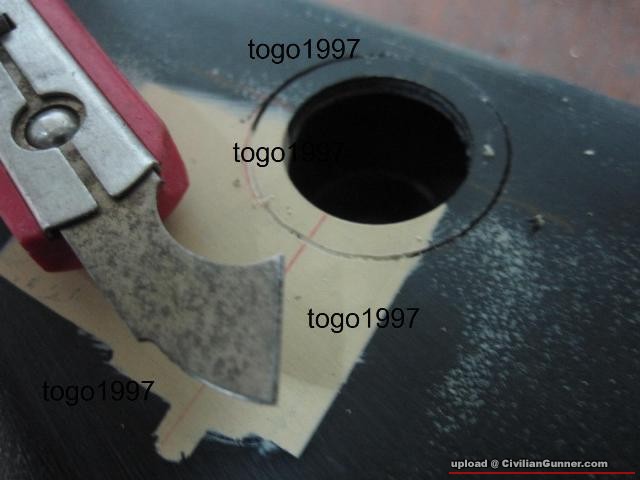

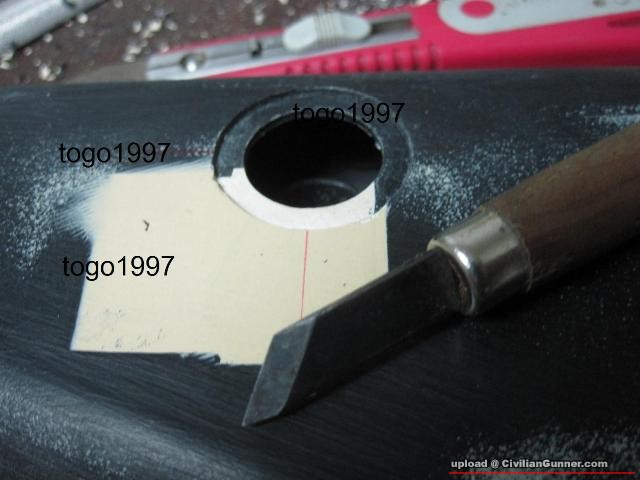

先用勾刀刮出線內既材料



11-4-2011 18:21

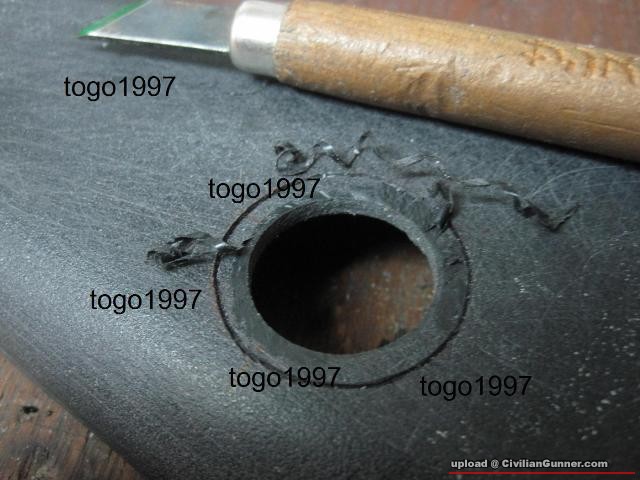

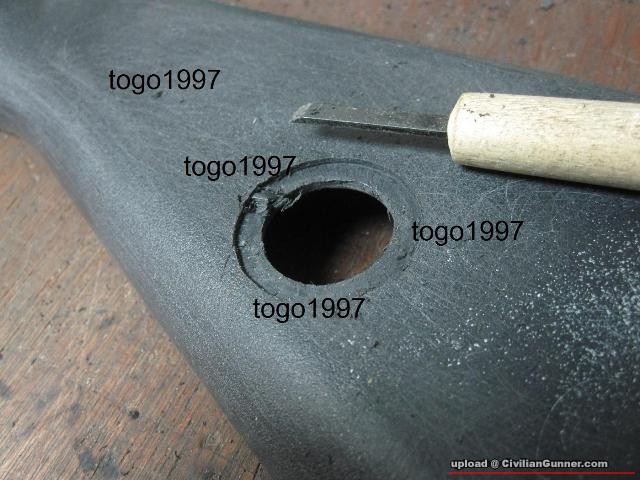

再用刁刻刁去唔要既部份



11-4-2011 18:21

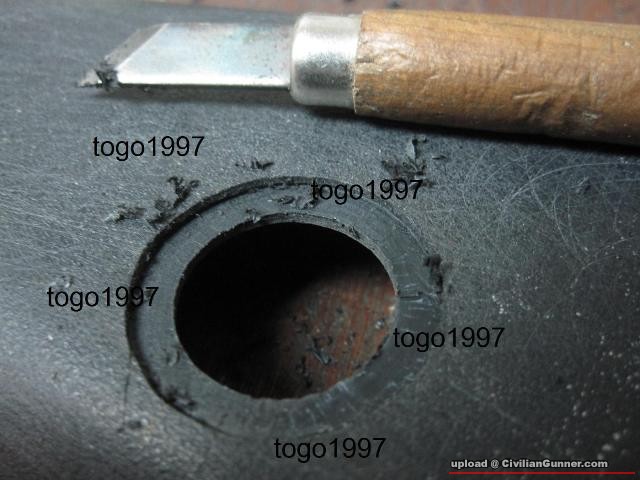

就刁完



11-4-2011 18:21

刁完



11-4-2011 18:21

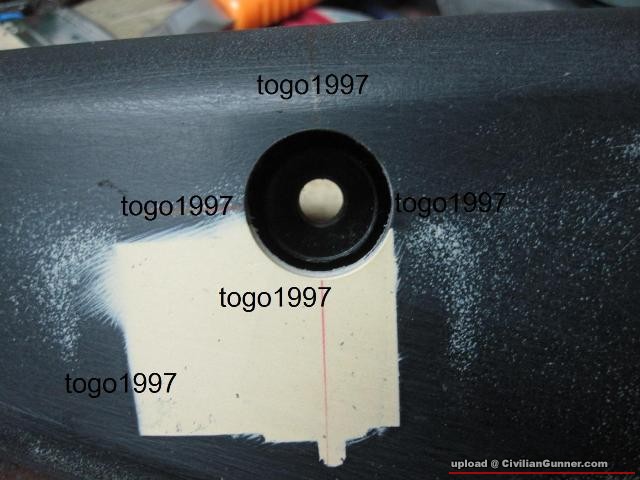

試位



11-4-2011 18:21

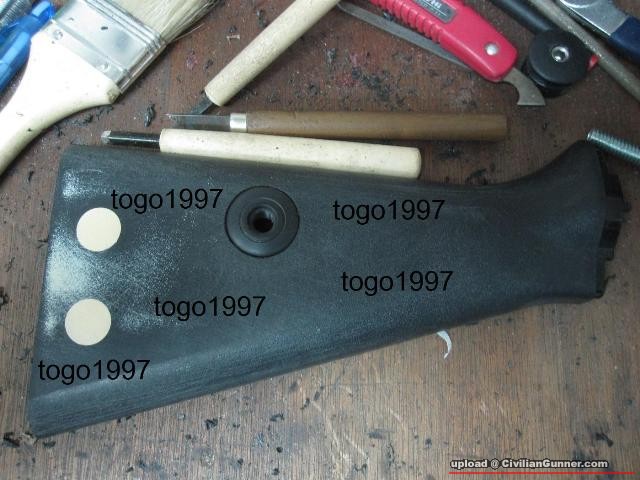

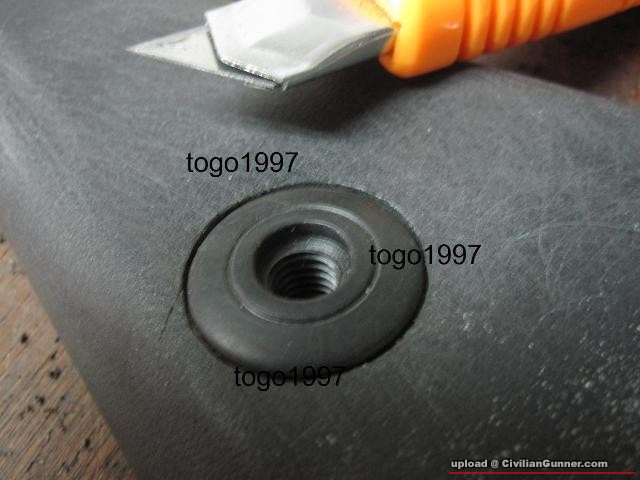

裝入後之正外觀(右身)



11-4-2011 18:21

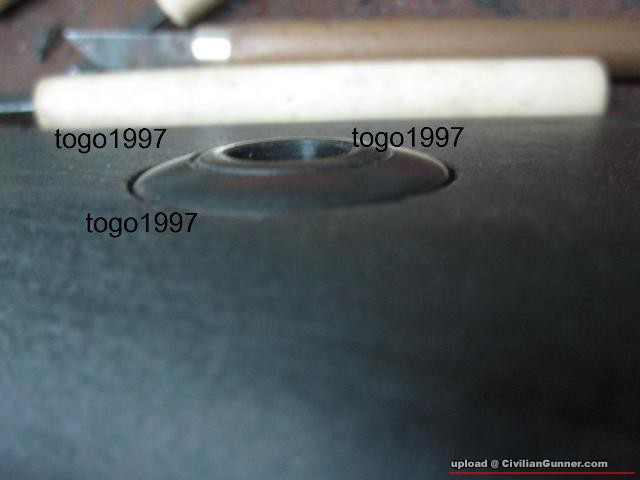

側外觀(右身)



11-4-2011 18:21

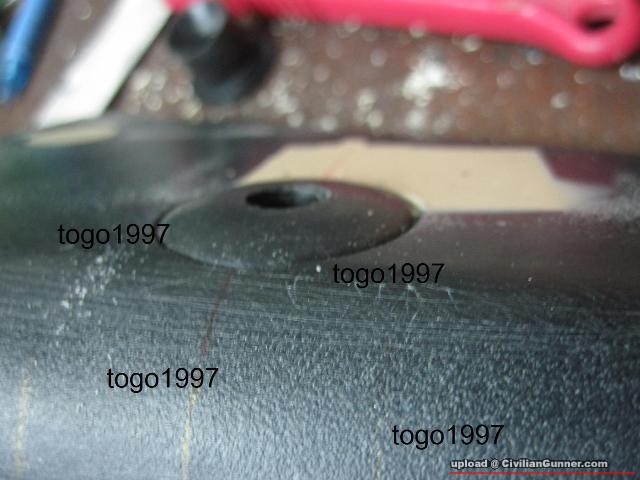

右身同一位置鑽窿



11-4-2011 18:21

再做同一次(左身)



11-4-2011 18:21

再做同一次(左身)有D悶



11-4-2011 18:21

再做同一次(左身)真係悶



11-4-2011 18:21

完成鎖枕掣位


本帖最近評分記錄

gtoray 威望 +30 原創內容 12-4-2011 14:17
gtoray 金錢 +30 原創內容 12-4-2011 14:17

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	13^# 大中小發表於 11-4-2011 18:45 顯示全部帖子引用: 原帖由 2slow 於 11-4-2011 16:48 發表十分精彩, 期待師兄整埋份尾出黎多謝師兄希望唔會另你失望
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	14^# 大中小發表於 11-4-2011 18:46 顯示全部帖子引用: 原帖由 kong6422 於 11-4-2011 17:37 發表點解...點解...可以咁神>_< 我既常識只限於拆開個外殼之後砌番/.\~ 咩野原子灰,,pvc膠,,我乜都唔識>< 我剩係知果舊膠係10蚊lol ........................................ 希望ching多多指教師兄客氣,客氣
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	15^# 大中小發表於 11-4-2011 18:54 顯示全部帖子引用: 原帖由 hung 於 11-4-2011 18:26 發表對樓主嘅心機極之佩服, 連五金配件鈴梳都用埋, 犀利! 多謝師兄欣賞小弟全膠制作呤梭都係五金鋪20零蚊隻既雞呤梭,鑽膠無問題 [ 本帖最後由 tango1997 於 11-4-2011 19:00 編輯 ]
