msg90............腮枕之制作..................part 1

唔同時期既msg90腮枕都有唔同既型態,有概念型,早期型,量產型,改良型.............

以小弟觀察,大致上可以分為四款,有錯煩請各位師兄,師傅多加提點補充 ,無言感激

小弟家陣做既係彷改良型既外觀制作

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


11-4-2011 23:08

開料接合



11-4-2011 23:08

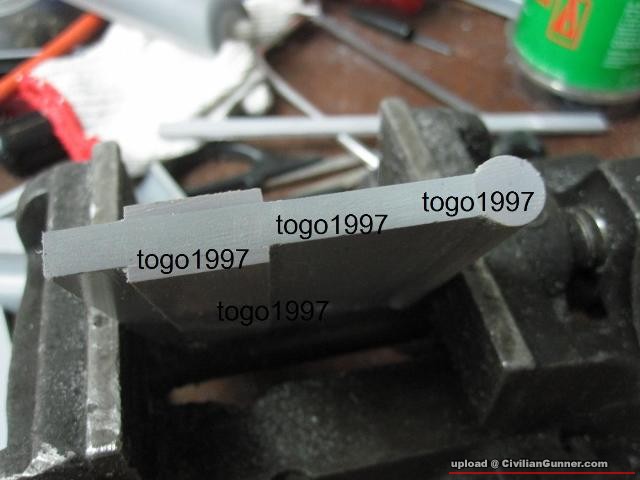

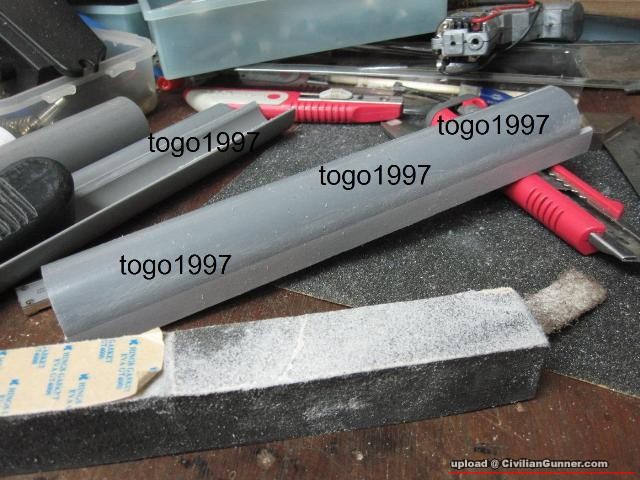

待接合劑乾左打磨胶水漬



11-4-2011 23:08

cut走多餘既部份



11-4-2011 23:08

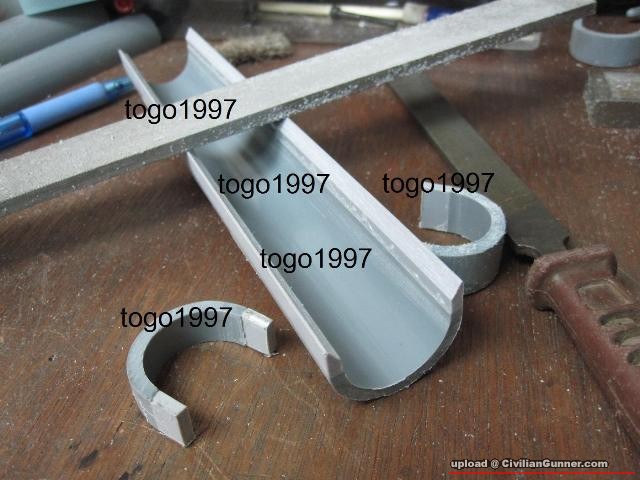

斬頭切尾



11-4-2011 23:08

裁好腮枕兩邊既弧度



11-4-2011 23:08

兩側弧位磨完之效果



11-4-2011 23:08

劃線定位再鋸型狀



11-4-2011 23:08

鋸走無用既膠料



11-4-2011 23:08

打磨尾枕既後部



11-4-2011 23:08

汁順內籠弧度



11-4-2011 23:08

拼合腮枕檢查外觀



11-4-2011 23:08

腮枕頭段特寫



11-4-2011 23:08

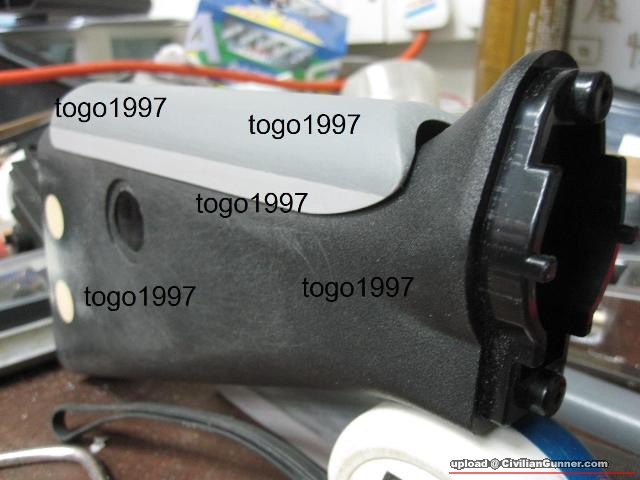

側視外觀


TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

47^# 大中小發表於 11-4-2011 23:30 只看該作者

msg90............腮枕之制作..................part 2

及後狙擊托底枕手位之制作圖

附件


11-4-2011 23:30

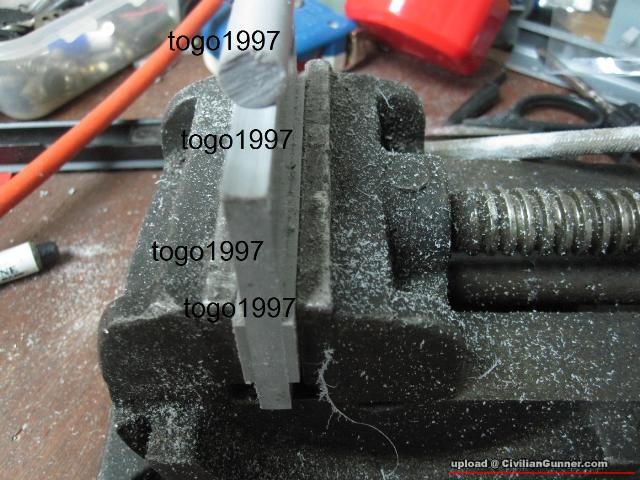

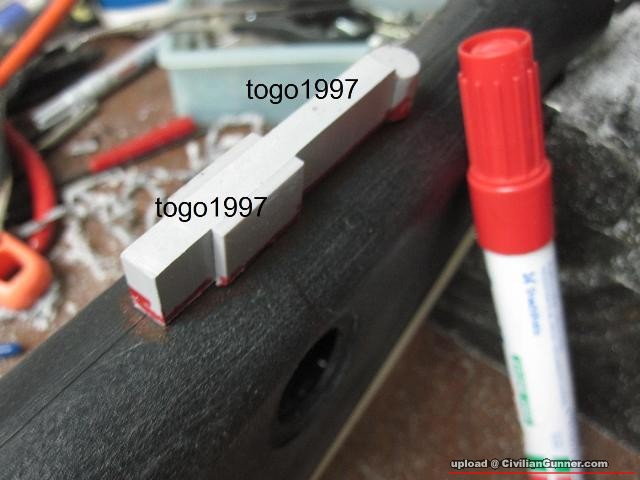

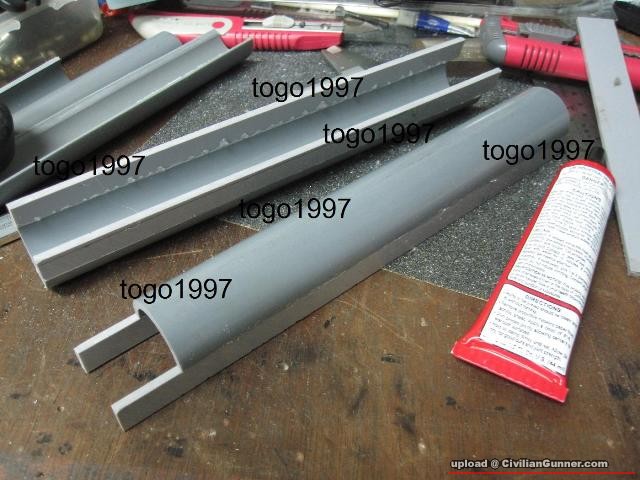

之前痴好既另一條材料



11-4-2011 23:30

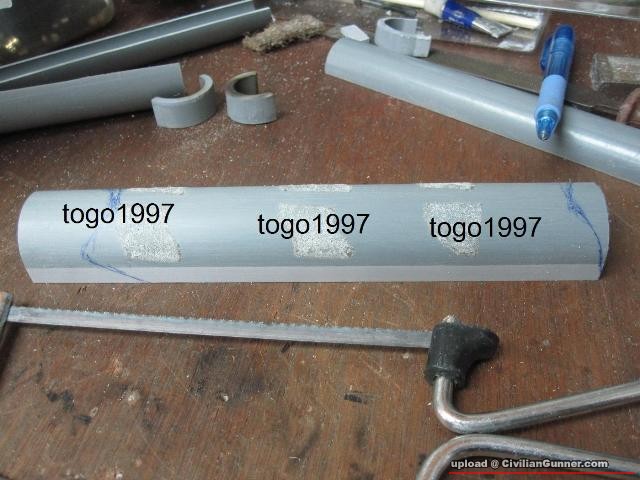

都係要劃線預高度



11-4-2011 23:30

然後整體削斜及磨合至後托底既弧度(磨完頭段只淨番小小後加料) :(



11-4-2011 23:30

試位



11-4-2011 23:30

再試位,磨完內弧位後,發現唔夠高,



11-4-2011 23:30

後手枕位太低,遲一陣諗計再做,



11-4-2011 23:30

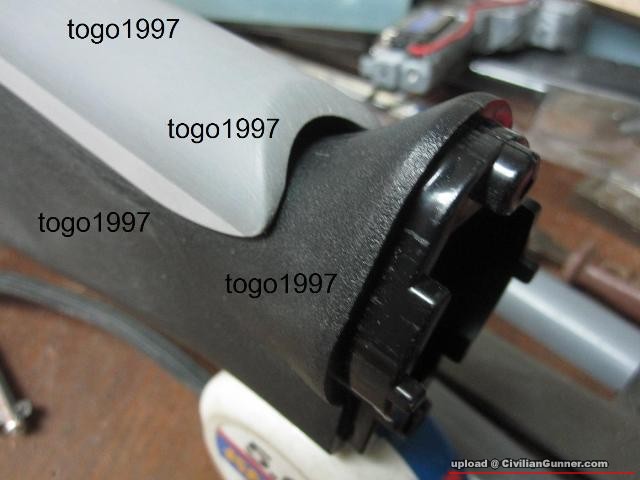

腮枕尾部收口



11-4-2011 23:30

補多塊PVC再磨



11-4-2011 23:30

磨至岩心水



11-4-2011 23:30

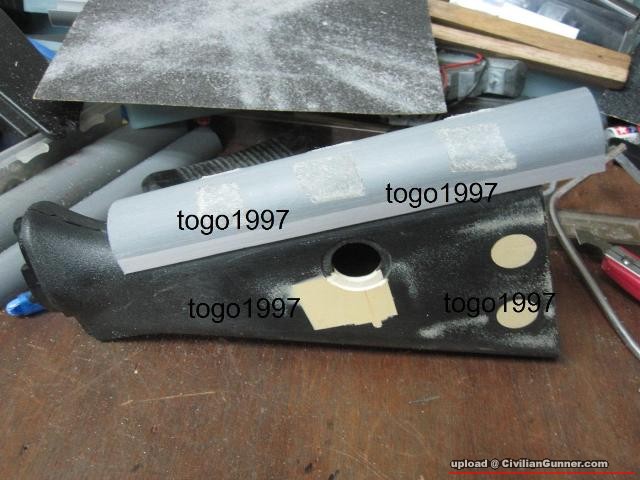

拼合檢查



11-4-2011 23:30

唔夠高唯有加多碌 :)



11-4-2011 23:30

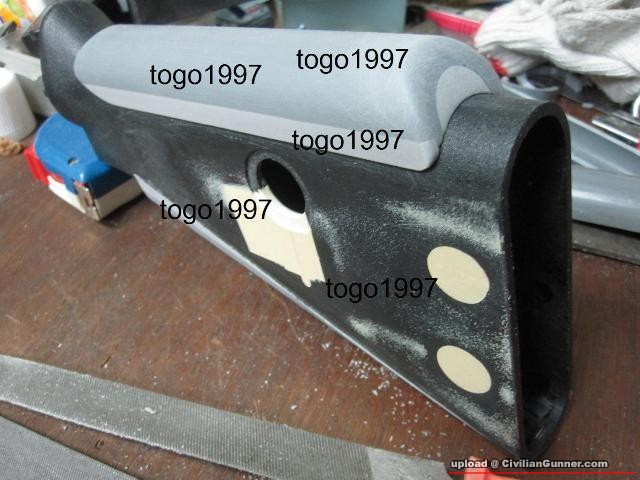

今次應該OK :)


本帖最近評分記錄

gtoray 威望 +30 12-4-2011 14:18
gtoray 金錢 +30 12-4-2011 14:18

TOP

ranger_hk 少尉帖子 3016 積分 59473 Like 1 來自人間地獄在線時間 3518 小時註冊時間 16-6-2007 個人空間發短消息加為好友當前離線	48^# 大中小發表於 11-4-2011 23:46 只看該作者引用: 原帖由 tango1997 於 11-4-2011 21:11 發表多謝師兄支持個選擇掣係會有fuction 咁右邊果擇掣係會唔用粒細纙c上緊?如果有晒咗少少!!!!
UID 2948 精華 0 威望 5513 金錢 635 犯規 0 閱讀權限 80 最後登錄 19-10-2018 查看個人網站查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	49^# 大中小發表於 11-4-2011 23:50 只看該作者引用: 原帖由 ranger_hk 於 11-4-2011 23:46 發表咁右邊果擇掣係會唔用粒細纙c上緊?如果有晒咗少少!!!! 請師兄唔好咁心急,遲D小弟就會上圖, 留番小小神秘感比大家
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

50^# 大中小發表於 12-4-2011 01:48 只看該作者

msg90............腮枕之制作..................part 3 及後狙擊托底枕手位之制作圖

加腮枕調教板制作

因腮枕調教板制作復雜,所以分開多段上圖

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 01:48

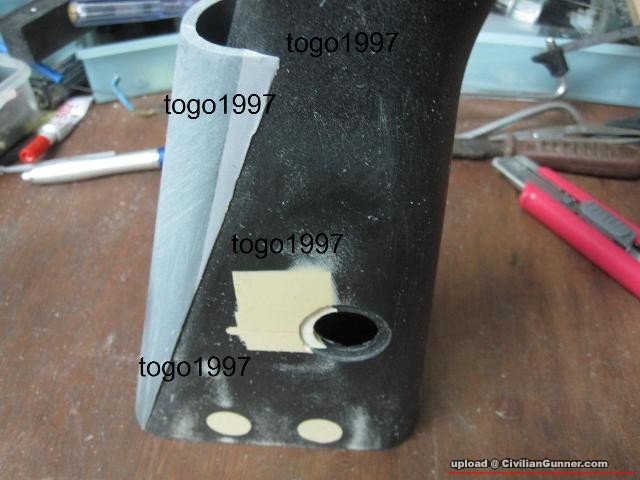

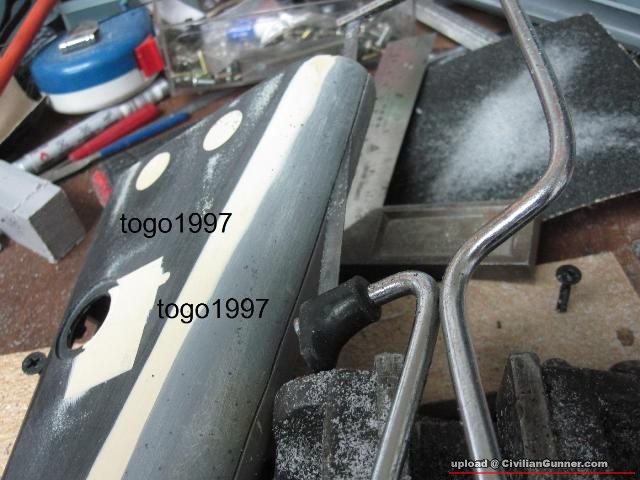

將所有底托空隙填上原子灰



12-4-2011 01:48

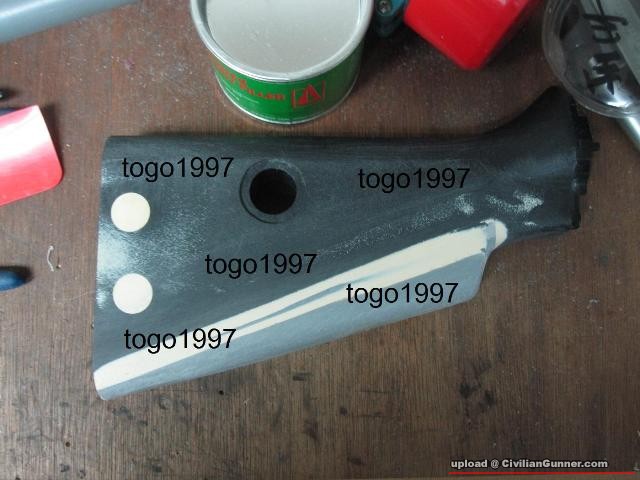

待乾後打磨至圓滑之效果



12-4-2011 01:48

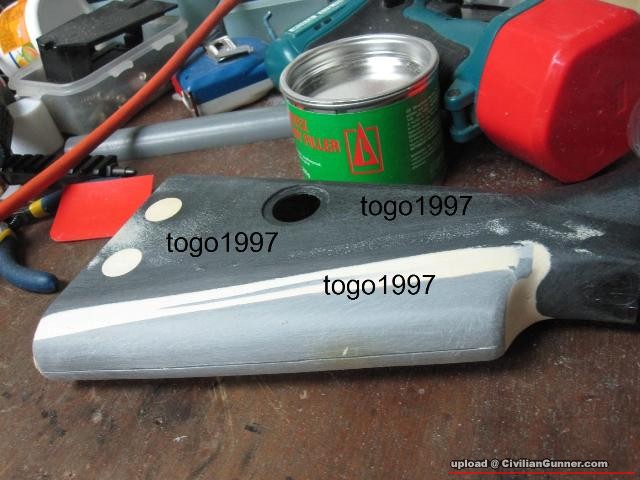

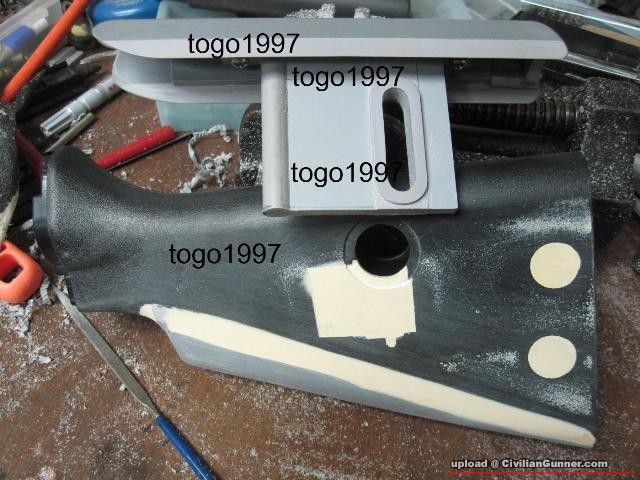

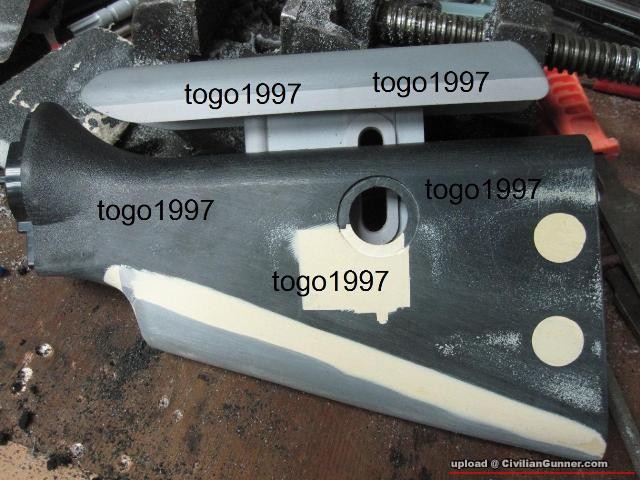

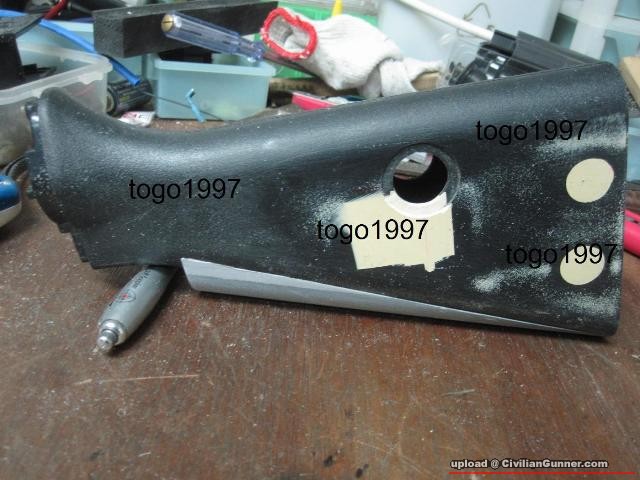

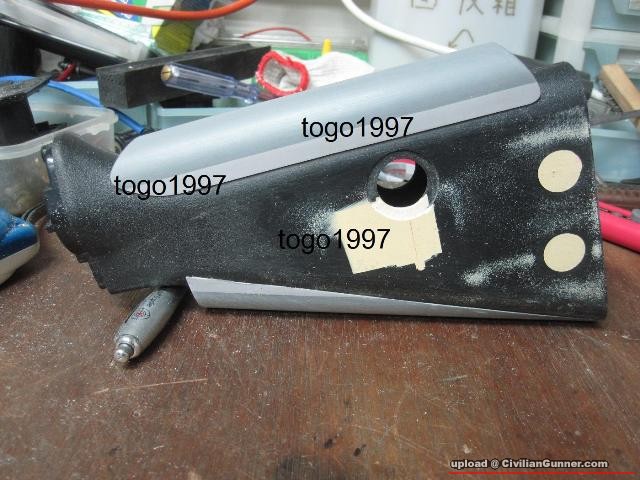

外觀暫時如下



12-4-2011 01:48

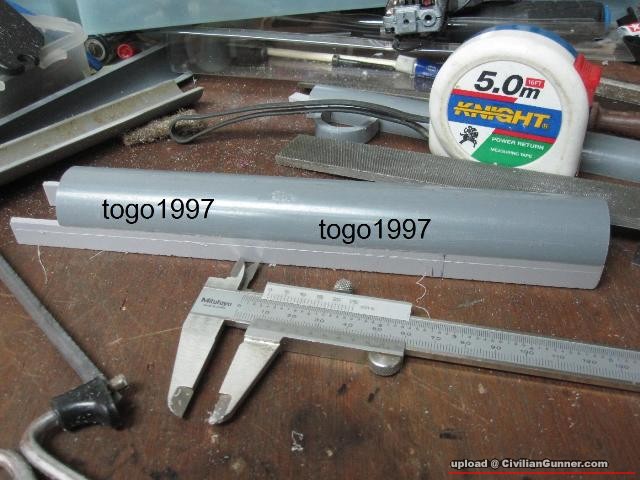

腮板開料拼合



12-4-2011 01:48

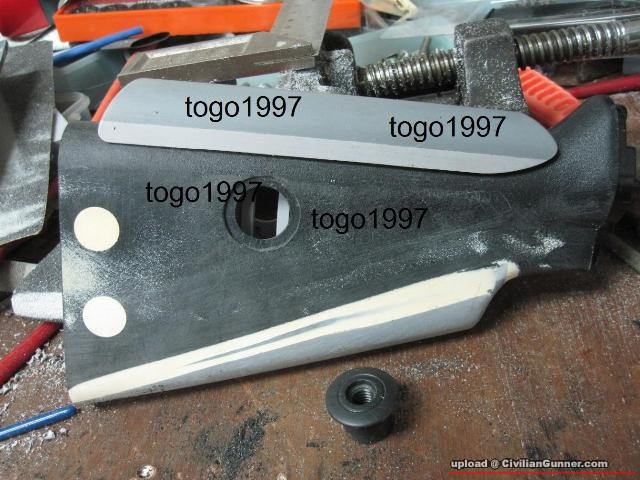

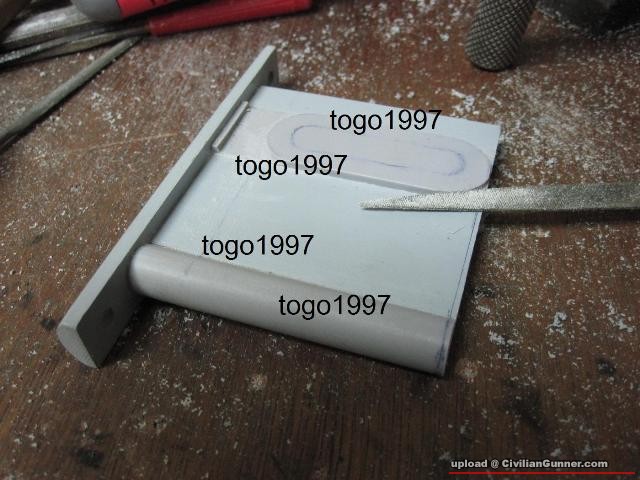

加上強化板柱之前要將板側平面銼至凹槽配合圓柱



12-4-2011 01:48

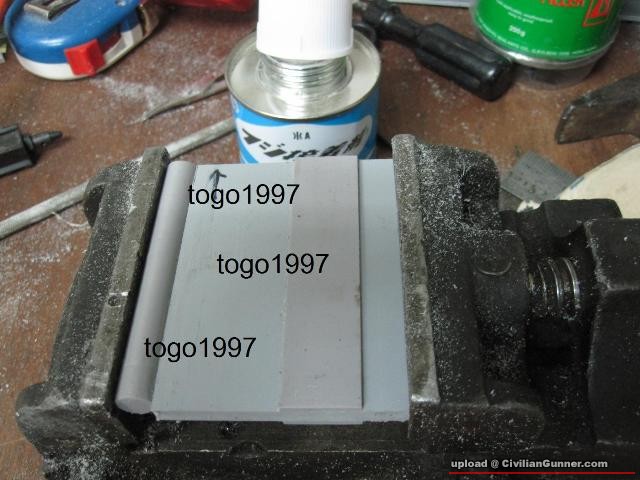

接合pvc用既低粘度速乾劑



12-4-2011 01:48

待速乾劑乾後選其中一面汁平



12-4-2011 01:48

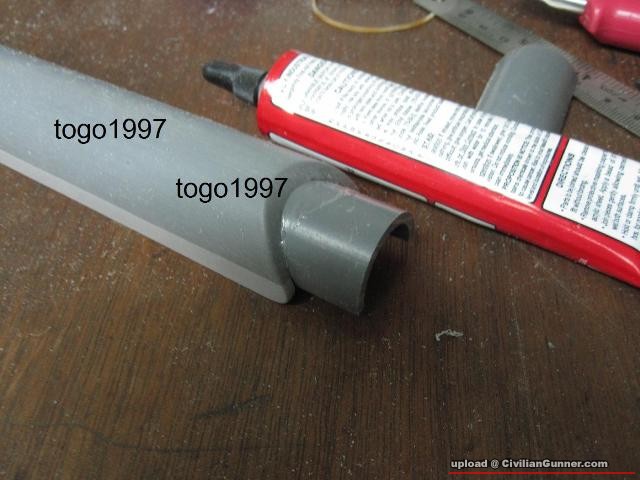

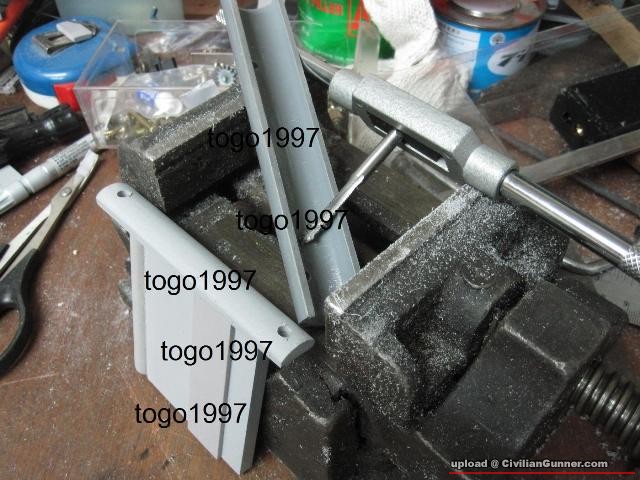

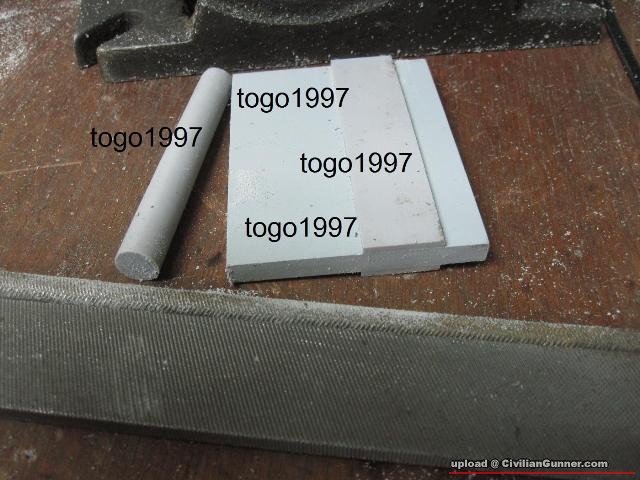

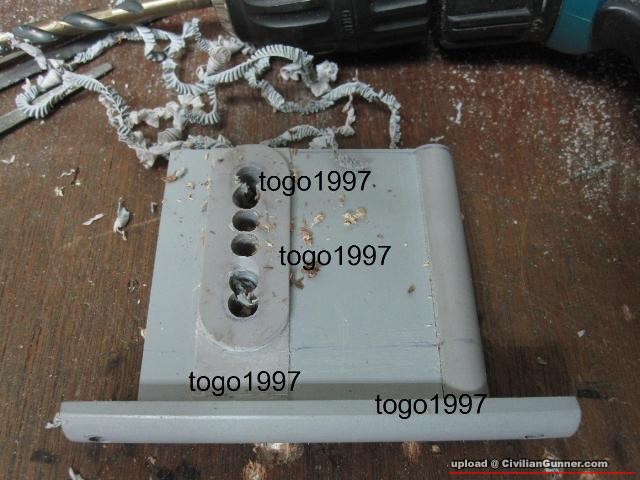

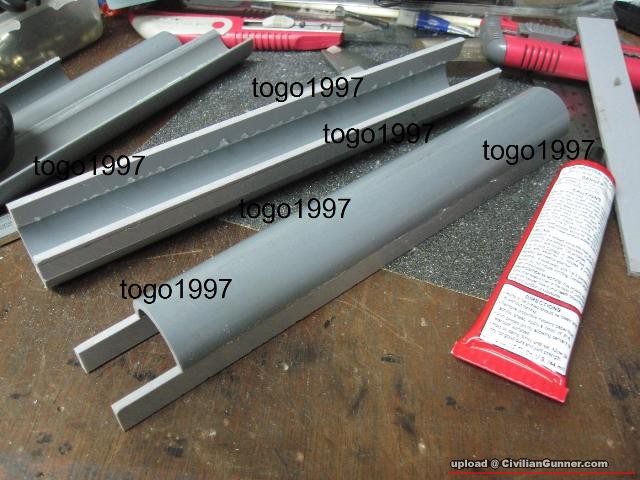

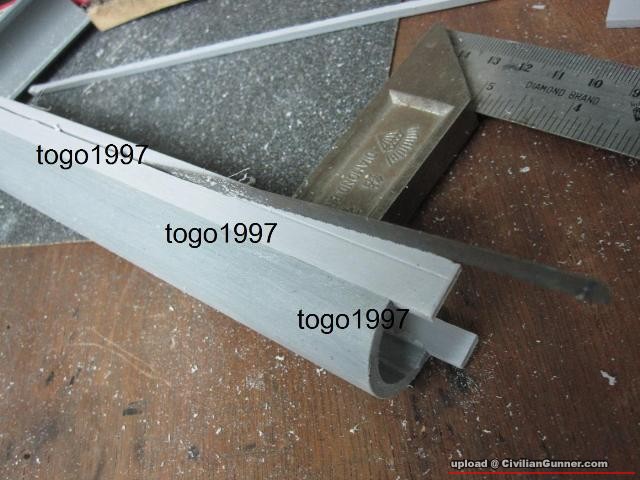

磨一條類似半圓既柱體及做一節開邊既膠喉,預先鑽窿及DUP牙作接合



12-4-2011 01:48

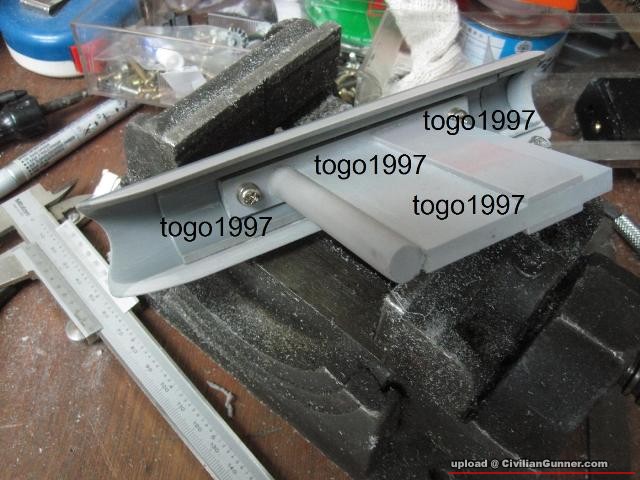

收好牙後再連同腮枕一齊接合



12-4-2011 01:48

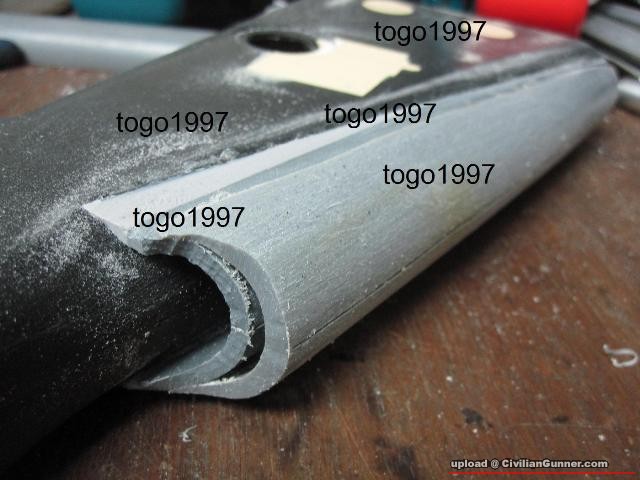

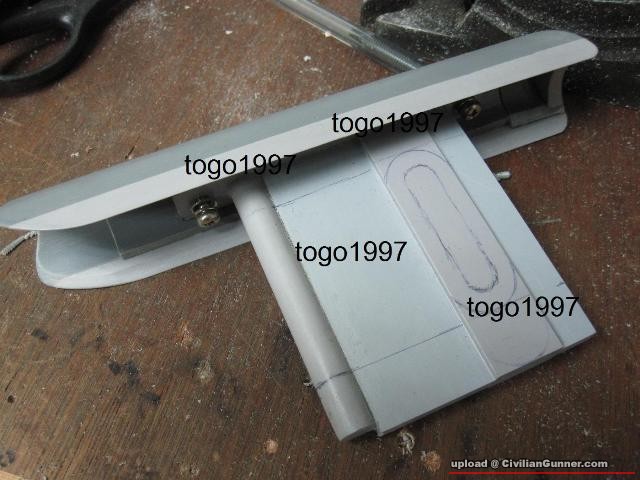

接合後之外觀


TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

51^# 大中小發表於 12-4-2011 02:06 只看該作者

msg90............腮枕之制作..................part 4

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 02:06

劃好要汁既位置後分解再銼



12-4-2011 02:06

切去唔要既底部,但留用



12-4-2011 02:06

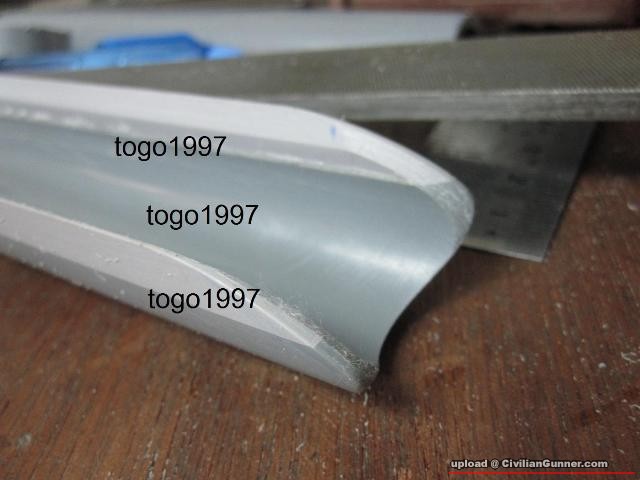

汁好調教位鎖骨外皮既弧度(左右兩面)



12-4-2011 02:06

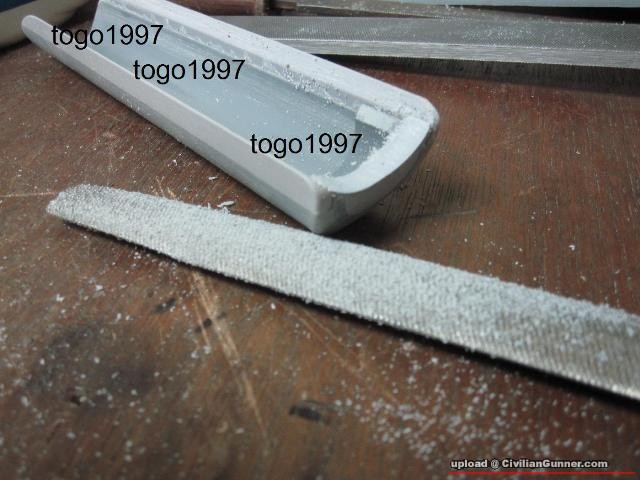

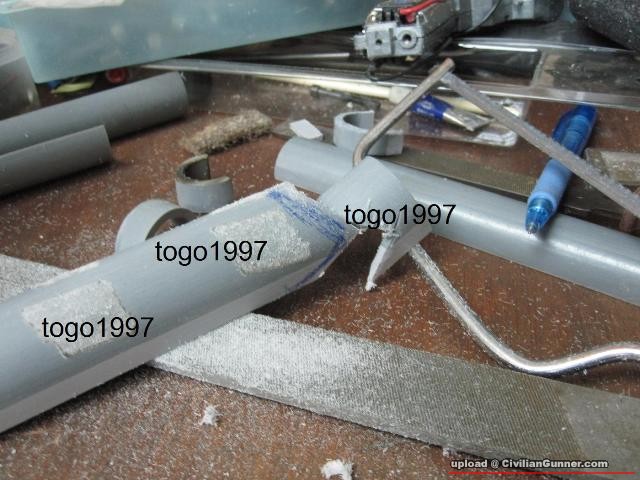

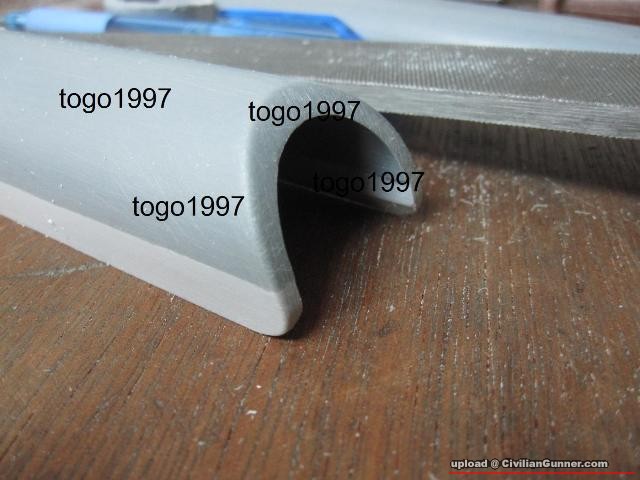

然後鑽窿偷去部份材料



12-4-2011 02:06

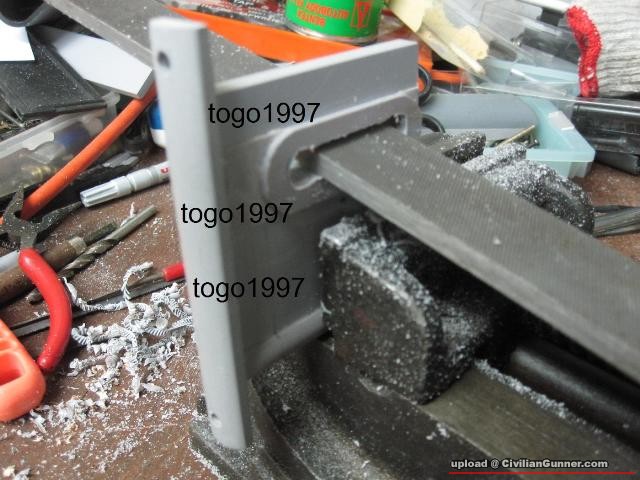

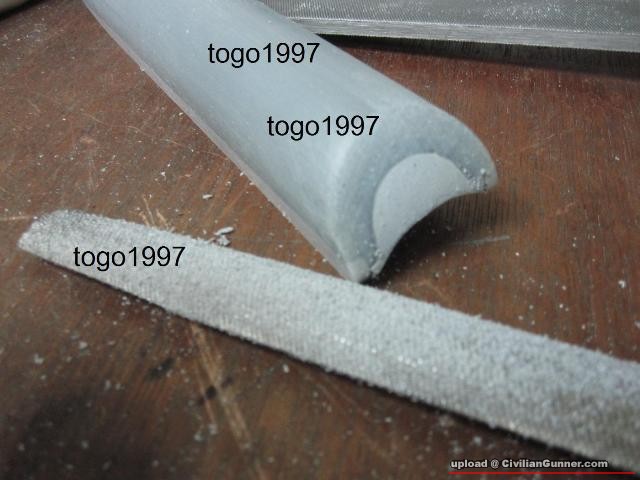

再用扁銼汁順



12-4-2011 02:06

汁完之效果



12-4-2011 02:06

計好後托頂落刀位置



12-4-2011 02:06

用回之前切下既骨片劃線



12-4-2011 02:06

銼出骨位插入既型狀



12-4-2011 02:06

要慢慢fit,不能心急



12-4-2011 02:06

拼合試位無問題,腮枕部份完成


TOP

F22 少尉帖子 2158 積分 57199 Like 9 在線時間 2575 小時註冊時間 6-11-2007 個人空間發短消息加為好友當前離線	52^# 大中小發表於 12-4-2011 06:57 只看該作者師兄真係神乎奇技,太厲害啦........... 睇番我支就........
UID 4097 精華 5 威望 7465 金錢 6796 犯規 0 閱讀權限 80 最後登錄 25-11-2024 查看詳細資料	TOP

lincoln 特級士官長帖子 101 積分 10720 Like 0 在線時間 1811 小時註冊時間 15-1-2007 個人空間發短消息加為好友當前離線	53^# 大中小發表於 12-4-2011 09:52 只看該作者呢支絕對唔係垃圾，非常精彩!！！
UID 637 精華 0 威望 221 金錢 211 犯規 0 閱讀權限 40 最後登錄 9-10-2022 查看詳細資料	TOP

typhooncat 士官長帖子 165 積分 6016 Like 0 在線時間 710 小時註冊時間 11-1-2007 個人空間發短消息加為好友當前離線	54^# 大中小發表於 12-4-2011 10:08 只看該作者師兄真係好心機, 佩服佩服!!
UID 327 精華 0 威望 304 金錢 207 犯規 0 閱讀權限 40 最後登錄 29-10-2013 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	55^# 大中小發表於 12-4-2011 10:35 只看該作者引用: 原帖由 F22 於 12-4-2011 06:57 發表師兄真係神乎奇技,太厲害啦........... 睇番我支就........ 感謝F22師傅支持其實DIY既野做法有N咁多種,千變萬化,各施各法, 只要滿足到自己足夠另想請教F22師傅,你個枝尾托底個手枕位係用乜野來填高架?
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	56^# 大中小發表於 12-4-2011 10:36 只看該作者引用: 原帖由 lincoln 於 12-4-2011 09:52 發表呢支絕對唔係垃圾，非常精彩!！！多謝師兄讚賞
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17533 積分 393758 Like 203 在線時間 8694 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	57^# 大中小發表於 12-4-2011 10:42 只看該作者引用: 原帖由 typhooncat 於 12-4-2011 10:08 發表師兄真係好心機, 佩服佩服!! 謝謝師兄欣賞小弟枝野係今年一月頭開始搞
UID 3748 精華 12 威望 39390 金錢 92575 犯規 0 閱讀權限 100 最後登錄 15-8-2024 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17533
積分: 393758
Like: 203
在線時間: 8694 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

58^# 大中小發表於 12-4-2011 11:16 只看該作者

繼續做尾托內窿

此制作純為小弟無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 11:16

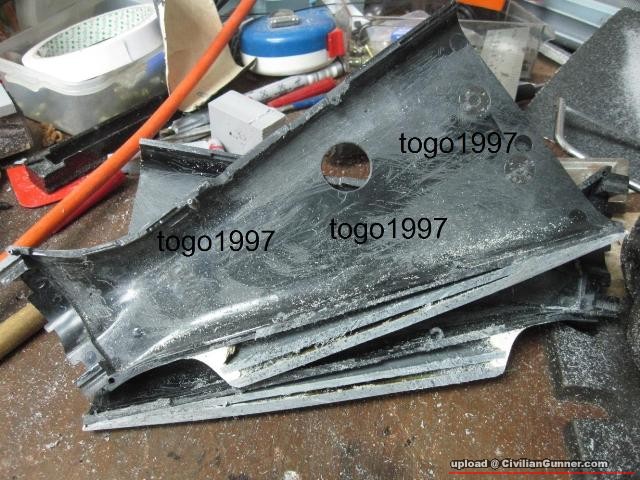

做完外形要割開再做內籠



12-4-2011 11:16

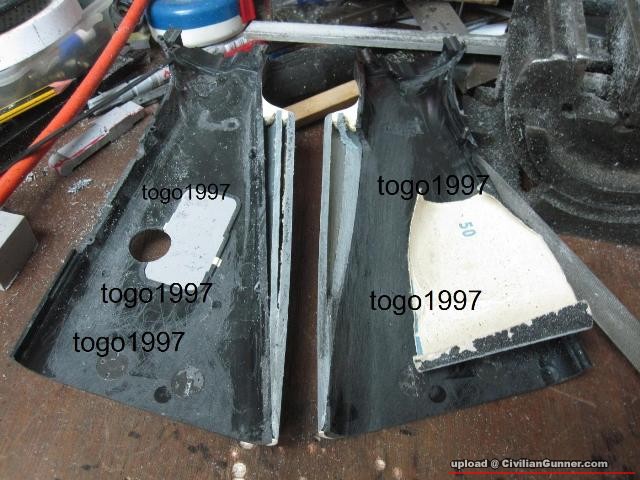

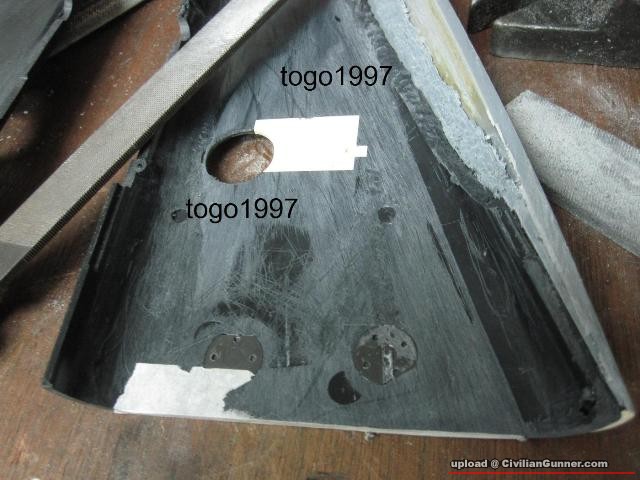

內籠割開之情况



12-4-2011 11:16

磨走多餘既膠喉料



12-4-2011 11:16

要汁番平槍帶扣底,方便做伸縮櫃桶



12-4-2011 11:16

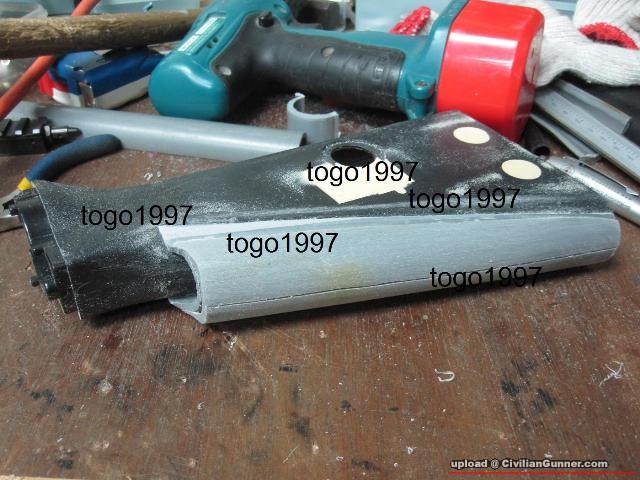

汁平後之狀態


TOP
